工业输送线用立式支撑辊道架结构

　　在轻工包装、电子元器件组装、小型五金件加工的车间输送环节里，这类立式辊道架是短距离物料转运工位的核心支撑构件，区别于长距离整线输送的重型辊道机架，该结构更适配工位间的过渡衔接、机台上下料的辅助承托场景，比如冲床出料端接料、组装工位间工件流转、检测设备进出料端的过渡支撑，都能看到这类轻量化辊道架的实际应用。从实际使用功能来看，该辊道架的核心作用是为并排布置的无动力滚轴提供稳定的安装基准，让滚轴上表面形成连续的水平承托面，工件放置后可依靠人力推送或者前后端设备的推力实现顺滑移动，不需要额外配置动力驱动组件，对于重量在50kg以内的平板类、框类工件，这类无动力辊道架的使用成本远低于动力输送线，且后期维护仅需定期检查滚轴转动灵活性即可，运维难度极低。

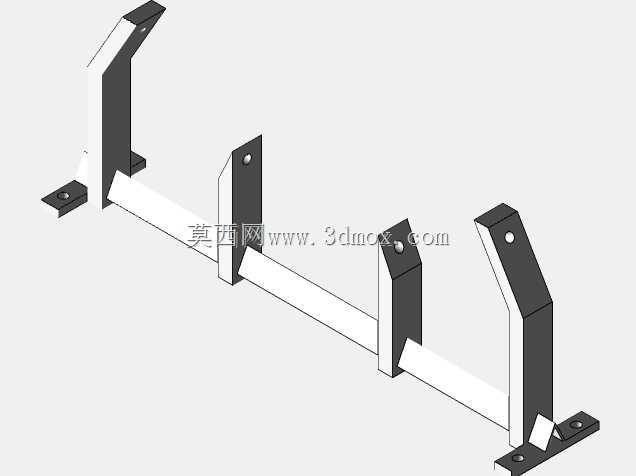

　　从结构设计思路来看，整个架体采用分体式支撑腿搭配横向连接梁的结构形式，没有采用整体焊接的一体式机架，主要是考虑到小跨度辊道的安装适配性——四个带安装底板的立式支撑腿分别布置在架体的四个角位，每个支撑腿的上部都预留了滚轴安装的同轴定位孔，支撑腿之间通过两根平行的横向方管梁实现刚性连接，这种设计一方面可以减少整体焊接带来的焊接变形量，降低后续校形的加工成本，另一方面拆分后的零件尺寸更小，在进行表面喷塑、镀锌等防锈处理时，槽液更容易覆盖所有表面，不会出现一体式机架内部死角无法上漆的问题。支撑腿底部的安装底板开有长圆形的安装孔，现场安装时可以根据地面预埋螺栓的实际位置微调架体的固定位置，抵消地面施工带来的位置误差，不需要二次扩孔调整，适配性更强。

　　在外形尺寸与安装边界的设计上，该辊道架的支撑高度适配常规750mm的车间操作工位高度，操作人员站立推送工件时手臂处于自然放松的高度，长时间作业不容易产生疲劳；架体整体宽度控制在400mm以内，刚好适配大部分小型周转箱、平板工件的宽度尺寸，不会因为架体过宽占用过多的车间通道空间；横向连接梁的位置设置在支撑腿高度方向的三分之一处，既不会因为梁体位置过低影响地面清洁、管线布置，也不会因为位置过高干扰滚轴的安装与工件的正常通行。支撑腿的截面采用折弯成型的C型钢结构，相比等厚度的实心方钢支撑，在保证同等支撑强度的前提下，整体重量降低了40%左右，单人即可完成架体的搬运与就位安装，不需要借助吊装设备，非常适合车间内部的工位调整、临时输送线搭建场景。

　　细节设计上，每个支撑腿上部的滚轴安装孔都采用了同轴度公差管控，同一侧的两个安装孔同轴度误差控制在0.1mm以内，避免滚轴安装后出现卡滞、转动不畅的问题；支撑腿与横向连接梁的连接位置采用焊接加三角加强筋的结构，在承受工件偏载的时候，连接位置不会出现开焊、变形的问题；底部安装底板与支撑腿的焊接位置同样设置了小尺寸的三角加强筋，当架体承受竖向冲击载荷时，底板不会因为应力集中出现弯折。实际使用过程中，这类辊道架还可以根据现场需求，在架体侧面加装导向挡条，避免工件输送过程中出现跑偏掉落的问题，也可以在架体端部加装限位挡块，控制工件的停止位置，适配不同工位的作业需求。相比采用铝型材搭建的同规格辊道架，这种钢制焊接结构的辊道架抗冲击性能更好，偶尔有工件从工位掉落砸到架体，也不会出现铝型材常见的凹陷、连接松动问题，使用寿命更长，适合在加工车间这类有轻微冲击、作业环境相对复杂的场景下使用。
