便携式手持数码照相机外观结构设计

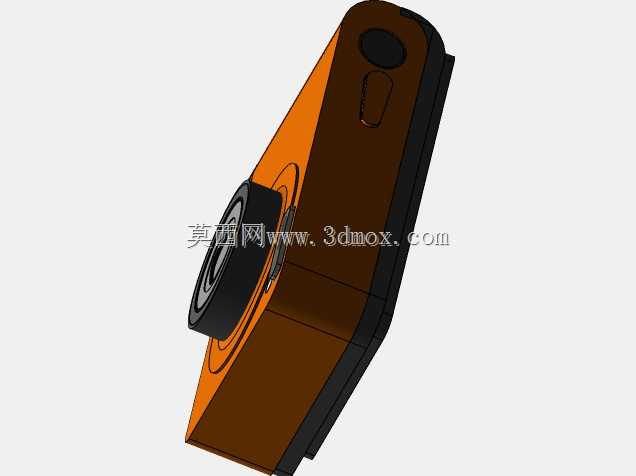

　　这款手持数码影像采集设备的结构设计，首先围绕户外巡检、现场取证、日常影像记录这类高频移动使用场景展开，区别于固定式影像采集装置，整体采用非对称楔型机身轮廓，握持段做了贴合手掌虎口弧度的收窄处理，机身主体采用双色注塑的结构分区，深棕色握持区域做了细微的磨砂纹理处理，增大握持摩擦力，避免单手持机拍摄时出现滑脱风险，橙色装饰段沿镜头安装基座向外延伸，既做结构分色提升外观辨识度，也在内部形成镜头模组的加强筋支撑结构，抵消镜头调焦时产生的细微震动。镜头组件采用突出式安装设计，镜头基座与机身主体的衔接处做了环形凸台结构，既可以在镜头意外磕碰时先接触受力面，保护镜头镜片不受直接冲击，也为后续加装滤镜、镜头保护盖预留了标准安装卡位，

　　镜头中心与握持区域的重心做了同轴对齐处理，单手持机拍摄时重心落在手掌中心位置，长时间举持拍摄不会出现明显的坠手感。机身顶部的圆形开孔为内置麦克风拾音孔，开孔位置避开了握持时手指的常规触碰区域，拾音孔内侧做了防尘网安装槽，可直接卡入尼龙防尘网，阻挡外界粉尘进入机身内部影响拾音效果，拾音孔旁的长条形按键为电源开关按键，按键表面做了内凹弧度处理，手指按压时可自然贴合指腹，按键的触发行程设置为1.2mm，按压反馈清晰，避免误触开关机。机身侧面的平直段做了电池仓与数据接口的集成设计，电池仓盖采用卡扣式固定，无需额外工具即可开启更换电池，仓盖边缘做了一圈橡胶密封圈安装槽，装配后可实现IP54级别的防尘防水能力，适配雨天户外、

　　多粉尘车间这类复杂使用环境，数据接口采用隐藏式胶塞设计，日常使用时胶塞盖住接口避免粉尘、水渍进入，传输数据时翻开胶塞即可直接连接数据线，无需拆卸机身其他部件。从安装边界来看，机身最大外轮廓尺寸控制在手掌可完全握持的范围内，最厚处不超过35mm，可直接放入常规工装裤口袋、小型随身工具包中携带，无需额外配备专用收纳包，镜头突出高度不超过12mm，放置在平面上时不会出现镜头直接接触桌面的情况，避免镜片被桌面砂砾划伤。内部结构设计上，主板安装位与电池仓之间设置了0.8mm厚的绝缘隔板，避免电池漏液时腐蚀主板电路，镜头模组与主板之间采用柔性排线连接，预留了足够的排线弯折余量，机身受外力轻微形变时不会扯断排线，

　　所有内部螺丝柱都做了加强筋连接到机身内壁，避免多次拆装后出现螺丝柱断裂的问题。在实际工业场景应用中，这类小型影像采集设备可搭配设备巡检系统使用，巡检人员手持设备拍摄设备运行状态、故障点位时，贴合手型的握持结构可降低长时间拍摄的疲劳感，突出的镜头防护结构可在车间复杂环境下减少镜头损坏概率，密封式的机身结构可适应生产车间多粉尘、偶尔有液体飞溅的使用环境，非对称的外观设计也能让使用者在盲操作时快速通过触感分辨机身正反与按键位置，无需低头确认设备状态即可完成快速拍摄操作，提升现场作业的效率。
