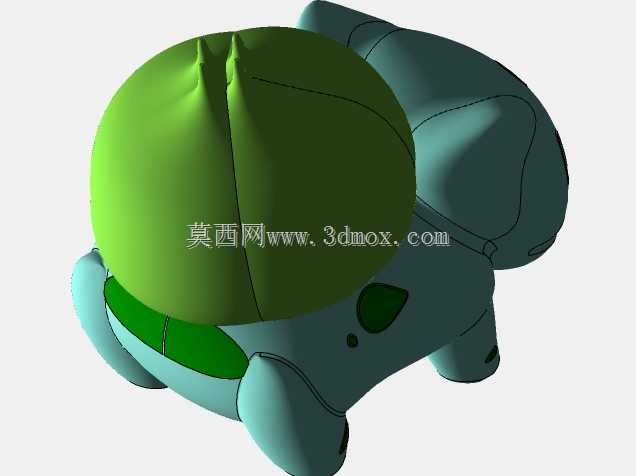

宝可梦妙蛙种子卡通形象三维结构设计

　　本次完成的妙蛙种子三维结构设计，可覆盖多类实际应用场景，既能够作为文创手办开发的原型数据，直接对接光固化3D打印的前处理流程，完成实体手办的打样与批量生产前置验证，也可作为动漫主题展陈装置的结构基准，用于制作等比例或放大比例的线下展示摆件，同时还能适配文创周边衍生产品的结构开发，为钥匙扣、桌面摆件、拼装玩具等品类提供精准的三维结构参考。从实际用途层面来看，该模型并非仅做外观曲面的视觉还原，而是充分考虑了不同落地场景的结构需求：针对手办打印场景，模型所有外表面均做了最小壁厚校验，避免打印过程中出现薄壁破损、支撑难以去除的问题；针对展陈装置场景，模型背部的植物球茎部分预留了内部空腔结构，可容纳发光组件、配重块等展陈所需的功能部件，

　　无需二次拆件重构；针对拼装玩具场景，模型的四肢、头部与躯干的连接位置预留了标准的卡扣装配间隙，可直接拆分后适配拼装结构的公差要求。在功能特性的设计上，模型首先保证了外观曲面的连续性，所有特征面均采用G2连续过渡，不存在曲面褶皱、锐角破面等问题，可直接导入各类渲染软件完成材质效果输出，也可直接对接数控加工路径生成流程。模型的细节特征处理充分还原了角色本身的识别点：体表的绿色斑块采用凹陷0.2mm的结构设计，既能够在实体制作时通过分色喷涂实现精准的色块分界，也可适配移印工艺的定位需求；眼部结构做了分层设计，外层为透明件的安装位，中层为虹膜色彩层的贴合基准，内层为瞳孔的定位结构，避免实体制作时出现眼部位置偏移的问题；

　　背部的球茎部分做了表面肌理的微结构处理，模拟植物表皮的自然凹凸质感，无需后期额外做肌理雕刻即可呈现自然的视觉效果。设计思路层面，整个建模过程从整体比例校准入手，首先确定角色的整体姿态为低重心的站立姿态，四肢的支撑位置按照重心投影做了均匀分布，保证实体打印或制作后不会出现重心偏移倾倒的问题。躯干部分的曲面构建先以样条曲线勾勒出侧面、正面、顶面的轮廓基准，再通过边界曲面生成整体的躯干主体，之后逐步叠加体表斑块、眼部、口鼻等细节特征，避免一开始就陷入细节调整导致整体比例失衡。背部的球茎部分与躯干的连接位置做了自然的过渡曲面处理，没有生硬的拼接边界，还原角色本身的生物感，同时球茎顶部的两个凸起结构做了圆角过渡，

　　避免实体制作时出现尖锐的凸起部位，符合玩具类产品的安全设计要求。外形尺寸与安装边界方面，模型按照1:10的手办常规比例设置基准尺寸，整体长度为120mm，宽度为85mm，整体高度为95mm，所有外伸特征的最小圆角半径为0.8mm，不存在小于0.5mm的细微凸起结构，适配常规FDM与光固化3D打印机的最小打印精度要求。如果用于制作等比例放大的展陈装置，可直接按照比例缩放模型，所有结构的壁厚、间隙都会随比例同步缩放，不会出现结构失效的问题。模型的安装基准面设置在四肢的足底位置，四个足底均做了平面处理，可直接粘接固定在展示底座上，无需额外添加支撑脚结构；如果需要制作可动版本的手办，可在四肢与躯干的连接位置直接切除现有实体结构，预留出关节转轴的安装空间，现有曲面的厚度完全能够容纳直径6mm的标准转轴结构，不需要对整体外观做大幅调整。针对不同的加工工艺，模型也做了对应的结构适配：如果采用注塑工艺生产，模型的拔模斜度统一设置为1.5度，所有特征的脱模方向均沿垂直于足底基准面的方向，不会出现倒扣结构无法脱模的问题；如果采用CNC铣削加工，模型的所有内凹特征的最小曲率半径均大于3mm，可适配常规直径6mm的铣刀完成加工，不需要使用特殊的微小刀具。
