空客A320喷气式客机线框结构三维设计

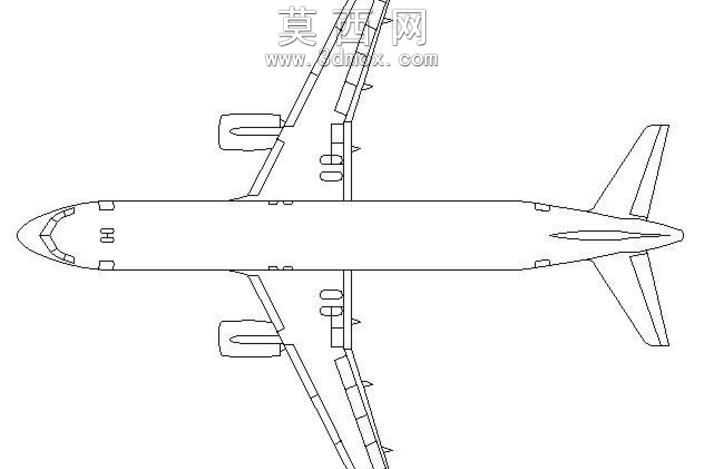

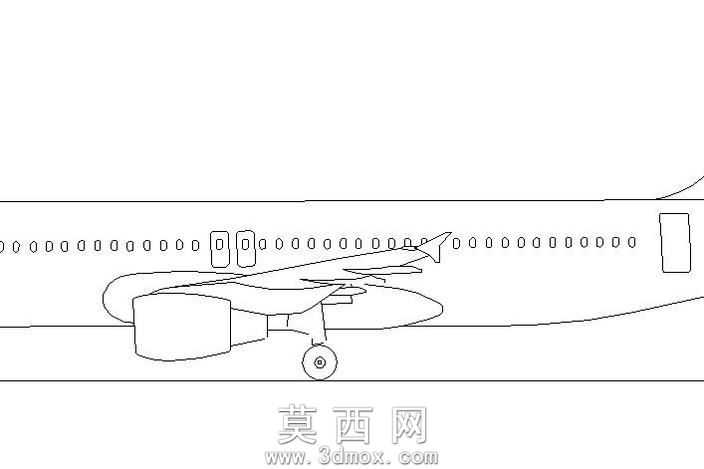

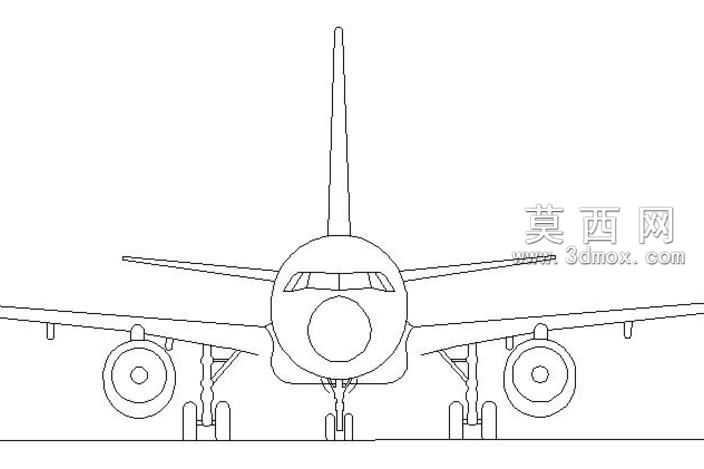

本作品围绕空客A320喷气式民用客机开展三维结构设计，建模阶段以真实机型的公开尺寸参数为基准，首先搭建机身整体的纵向基准轴线，依次完成机头流线型曲面、等直段客舱机身、机尾收缩段的轮廓构建，沿机身轴向等距排布的舷窗特征采用阵列特征批量生成，严格匹配真实机型的舷窗间距与尺寸比例，保证机身外观的还原度。机翼部分采用翼型截面放样的建模逻辑，先绘制符合民航客机低速巡航需求的翼型轮廓，沿翼展方向设置多组截面控制翼型的扭转角与厚度变化，还原机翼的上反角与后掠角结构特征，同时完成襟翼、副翼等操纵面的结构分区，为后续的结构细化预留接口。动力系统部分，翼下吊挂的大涵道比涡扇发动机采用分体建模方式，依次完成进气道、风扇机匣、核心机外罩、尾喷管的曲面构建，保证发动机短舱的流线型外观，同时还原发动机吊挂与机翼的连接结构细节。起落架部分针对前三点式起落架布局开展建模，还原前起落架的双轮结构、减震支柱与收放机构的轮廓，主起落架的连接结构与轮组特征也按照真实机型的布局完成搭建，清晰呈现起落架与机身承力结构的连接位置。尾翼部分包含垂直尾翼与水平尾翼，分别构建安定面与操纵面的结构轮廓，匹配尾翼的后掠角度与安装位置，保证整机气动布局的完整性。建模过程中采用线框预览模式呈现整体结构，能够清晰展示各部件的相对位置与轮廓关系，机身表面的蒙皮分块、舷窗开口、舱门位置都在建模阶段完成特征预留，整体模型严格遵循民用客机的结构设计逻辑，各部件的比例协调，曲面过渡顺滑，既能够直观展示空客A320客机的整体气动外形与结构布局，也可作为航空装备结构认知、民航机型科普展示的三维素材，为后续的实体渲染、结构拆解、模拟仿真等工作提供基础的三维模型框架。
