皮拉图斯C-24公务机外观结构数字建模

　　在通用航空领域，皮拉图斯C-24这类轻型公务机的三维建模，核心服务于整机气动验证、内饰改装适配、地面保障设备匹配、维修模拟训练等多个工程场景，不同于军机建模对隐身性能、武器接口的侧重，民用公务机的建模需要在气动外形精度、舱段空间边界、维护开口位置上做到与实机高度吻合，才能支撑后续的工程落地工作。从实际用途来看，该机型主打中短程公务出行、短途客货运输、特殊场景通航作业，部分改装机型还会承担空中测绘、应急救援巡查等任务，因此建模过程中不仅要还原飞行状态下的外形轮廓，还要兼顾地面停靠时的各部件位置关系，比如起落架舱的开合边界、舱门的开启角度、机翼与地面保障车辆的安全间距，这些参数都是通航运营方在做地面保障方案时必须参考的核心数据。

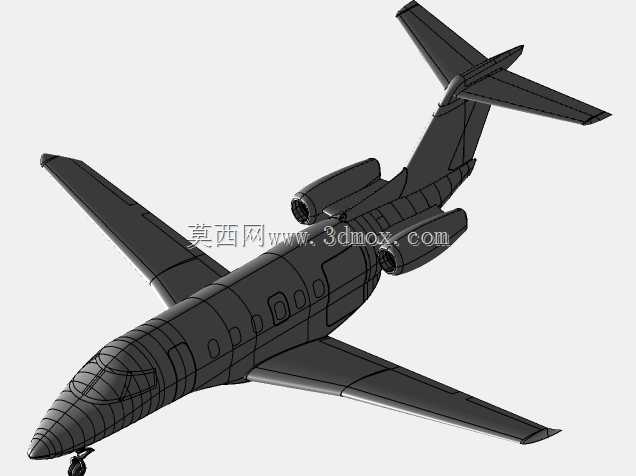

　　建模过程中，机身主体采用半硬壳式结构的曲面建模逻辑，先通过机身纵向站位的型值点搭建主框架，再逐步过渡到蒙皮曲面的顺滑拼接，要注意机头雷达罩与机身主体的曲面衔接公差，这里如果出现曲面不光顺的问题，后续做气动仿真时会出现不必要的气流分离模拟误差，和实际飞行数据产生偏差。机翼部分采用低单翼布局，翼根与机身的整流段是建模的难点，既要保证翼身融合处的曲面连续性，还要预留出机翼内燃油舱、襟翼作动机构的安装空间，建模时需要严格对照实机的翼型数据，控制机翼的相对厚度、安装角、上反角参数，襟翼、副翼的偏转边界也要在模型中做出可活动的结构预留，方便后续做飞行动力学仿真时直接调用运动副约束。

　　尾翼部分采用T型尾翼布局？不对，该机型是常规尾翼加翼尖小翼？不，看模型的尾翼是后掠式平尾与单垂尾，垂尾顶端有红色的航行标识条，平尾安装在垂尾下部的机身尾段，建模时要注意平尾的安装角与机翼的配平关系，垂尾后方的方向舵偏转角度范围要符合实机的操纵行程，尾椎部分的APU辅助动力装置进气口、排气口位置要准确还原，这部分的外形细节会影响尾流场的仿真结果，不能做简化省略。发动机采用尾吊双发布局，两个发动机短舱安装在机身尾部两侧，建模时要还原短舱与机身的挂架连接结构，短舱的进气道唇口曲面、尾喷口的收敛段轮廓都要符合涡扇发动机的装机尺寸，短舱与机身之间的整流包皮要做顺滑过渡，避免出现台阶面影响气动模拟精度。

　　起落架部分采用前三点式布局，前起落架位于机头下方的舱段内，主起落架安装在机翼根部的整流罩内，建模时要还原起落架的收放路径，确保收放过程中不会与周边结构发生干涉，轮胎的尺寸、轮距、轴距参数要严格匹配实机的地面转弯半径要求，停机状态下的机身俯仰角要符合地面维护时的操作高度，比如舱门门槛距离地面的高度要适配通用的登机梯尺寸，行李舱开口的下沿高度要匹配地勤装卸行李的操作范围。

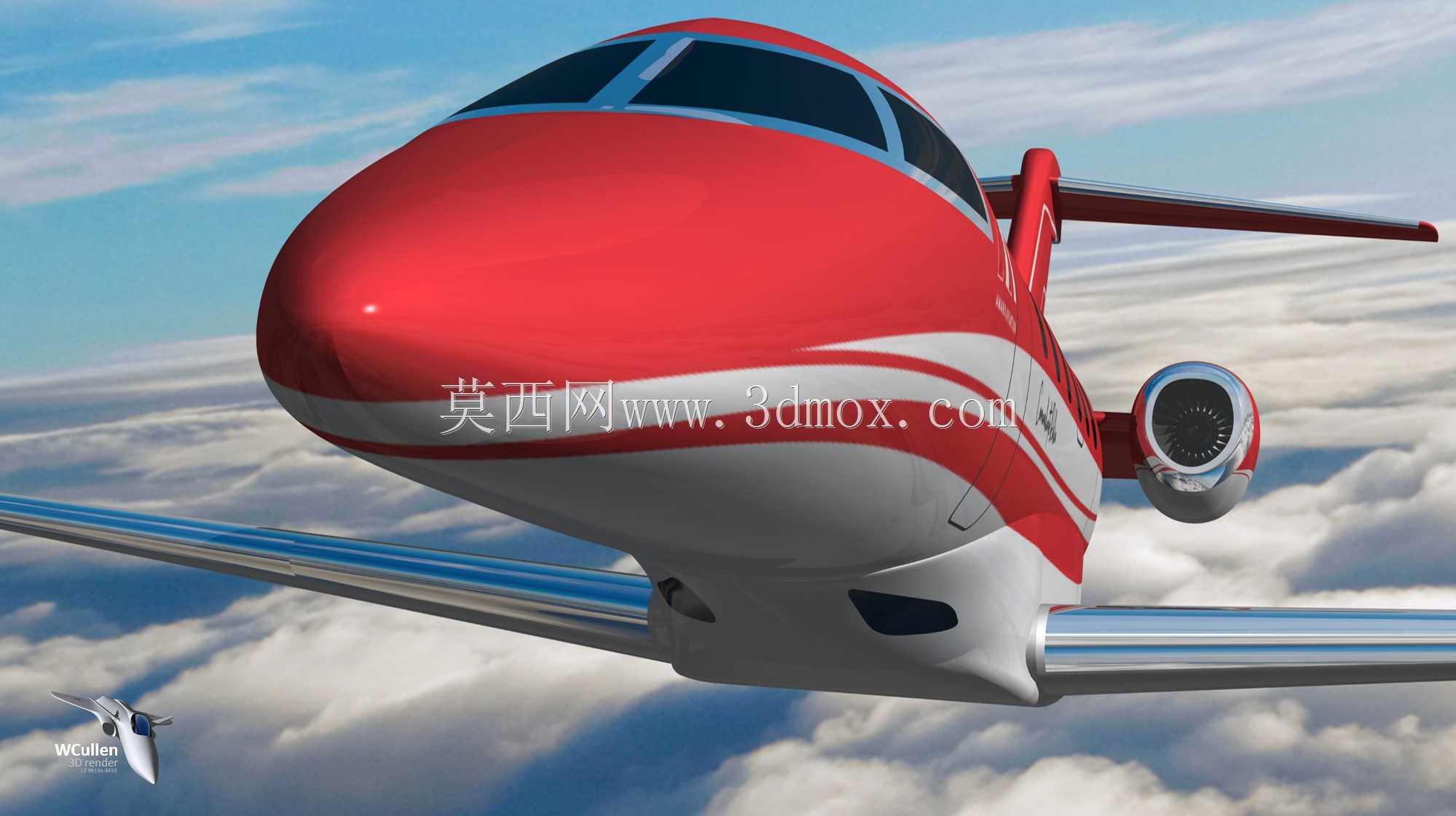

　　座舱部分的建模要兼顾外部风挡的曲面精度与内部舱段的空间边界，风挡的多块拼接玻璃要还原实际的安装倾角，雨刮器的安装位置、摆动范围要准确，机身侧面的客舱舷窗间距要对应内部座椅的排距，舷窗的尺寸、安装高度要符合客舱的采光要求，舱门的密封台阶、铰链位置要还原实机的结构，确保后续做舱门开闭模拟时的运动轨迹准确。从安装边界来看，整机的翼展、机身长度、垂尾高度参数要符合通用机场的停机位尺寸要求，地面保障设备比如加油车、电源车、气源车的接口位置，要在模型上预留出对应的操作空间，比如机翼上的加油口盖位置、机身前部的地面电源接口位置，都要和实机位置一致，方便后续做地面保障流程的模拟演练。

　　在做模型的曲面质量检查时，要重点检查机身、机翼、尾翼、发动机短舱这些主要气动面的G2连续性，避免出现曲面褶皱、曲率突变的问题，所有的外露口盖、天线、航行灯的位置都要准确还原，比如机翼上的航行灯、频闪灯位置，机身顶部的通信天线、GPS天线位置，这些小部件虽然尺寸不大，但在做整机电磁兼容性仿真、飞行视景仿真时都是必不可少的细节。不同于玩具级的飞机模型，工程用途的公务机三维模型，每一处曲面、每一个结构边界都有对应的工程意义，比如机翼前缘的缝翼导轨整流罩，不仅是外形装饰，还会影响机翼的失速特性，建模时不能随意简化形状，必须按照实机的整流外形还原，否则后续的失速速度仿真结果会和实际值出现偏差，影响飞行训练模拟器的精度。

　　对于从事通航领域结构设计、地面保障设备研发、飞行模拟器开发的工程师来说，这类高精度的公务机三维模型，可以大幅缩短前期的方案验证周期，不用从零开始测绘实机，就能直接在模型基础上做改装方案的适配，比如要给该机型加装空中测绘设备，就可以直接在模型上找合适的机身挂载位置，检查设备安装后会不会影响气动外形、会不会和周边结构发生干涉，提前预判改装过程中可能出现的问题，减少实机改装的试错成本。
