机用平口夹紧虎钳三维结构设计

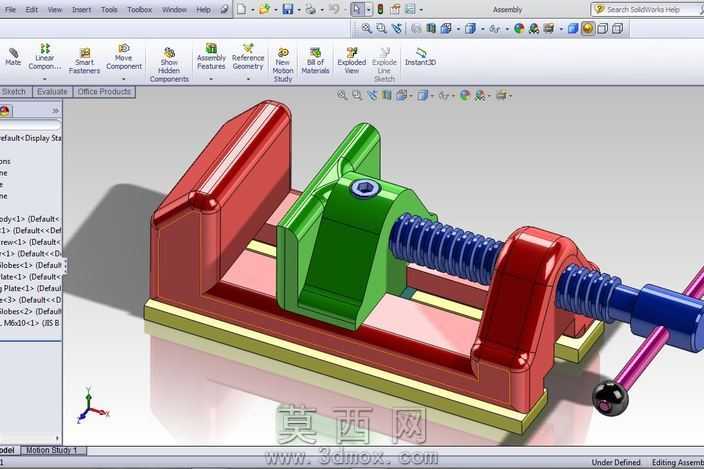

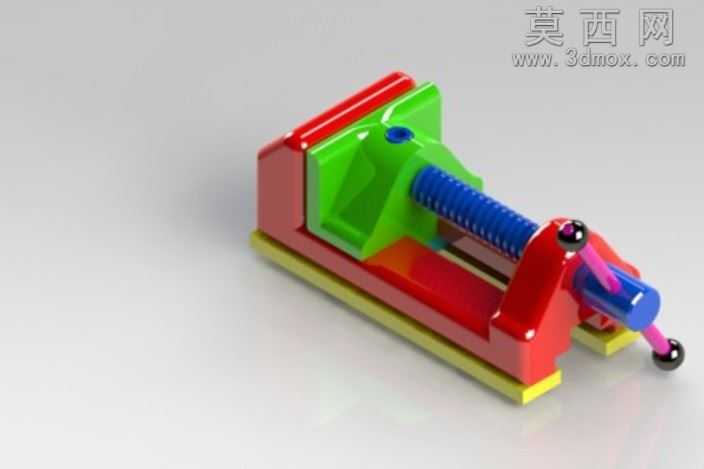

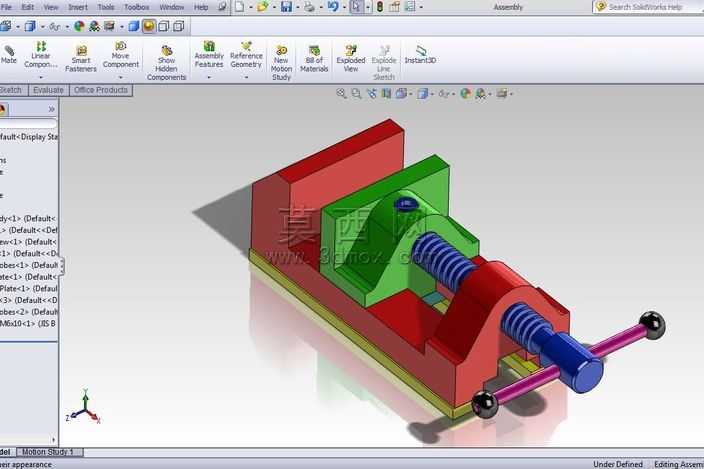

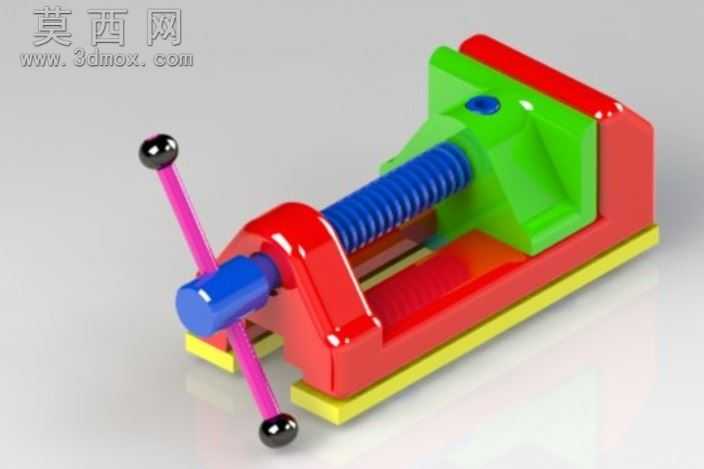

本作品为机用平口虎钳的三维参数化建模成果，建模过程严格遵循机械加工工装夹具的实际生产尺寸逻辑，在三维建模环境中完成全零件的独立建模与整体装配约束。建模阶段首先对虎钳的固定钳身、活动钳身、传动丝杠、螺母滑块、夹持钳口、操作手柄等核心零件分别进行特征构建：固定钳身采用拉伸加筋特征完成底座与导轨的一体化结构，预留丝杠安装孔与钳口定位槽，保证基座的结构刚性；活动钳身通过导轨配合特征与固定钳身实现滑动副约束，建模时严格控制导轨配合面的公差间隙，还原真实虎钳的滑动顺畅度；传动丝杠采用螺旋扫描特征完成梯形传动螺纹的构建，与固定在活动钳身内部的螺母形成螺旋传动副，还原丝杠转动带动活动钳身进给的核心运动逻辑；夹持钳口单独建模后通过装配约束固定在钳身对应位置，表面添加防滑齿纹特征，模拟真实虎钳的工件夹持防滑设计；操作手柄采用杆类特征搭配球形端头，与丝杠端部的安装孔形成配合，还原手动操作的施力结构。材质与渲染阶段根据零件的实际用材赋予对应材质属性：固定钳身与活动钳身赋予铸铁材质，添加哑光铸铁的表面粗糙度质感，表现铸件的厚重刚性；传动丝杠与操作手柄赋予调质钢材材质，添加金属表面的轻微反光与氧化质感，表现传动零件的耐磨属性；钳口部位赋予淬火工具钢材质，表面做硬化质感处理，区分钳口与钳身的用材差异；底座导轨面添加轻微的摩擦纹理，表现设备长期使用的接触痕迹。整体装配完成后添加干涉检查，验证丝杠全行程运动中活动钳身无卡滞、无零件干涉，各配合面的接触关系符合机械设计规范，完整还原了手动平口虎钳通过螺纹传动实现工件夹紧、松开的工作原理，模型结构完整，可用于工装夹具原理演示、机械设计教学参考以及相关非标工装的改型设计参考，清晰展现了螺纹传动类夹紧夹具的典型结构布局与零件配合逻辑。
