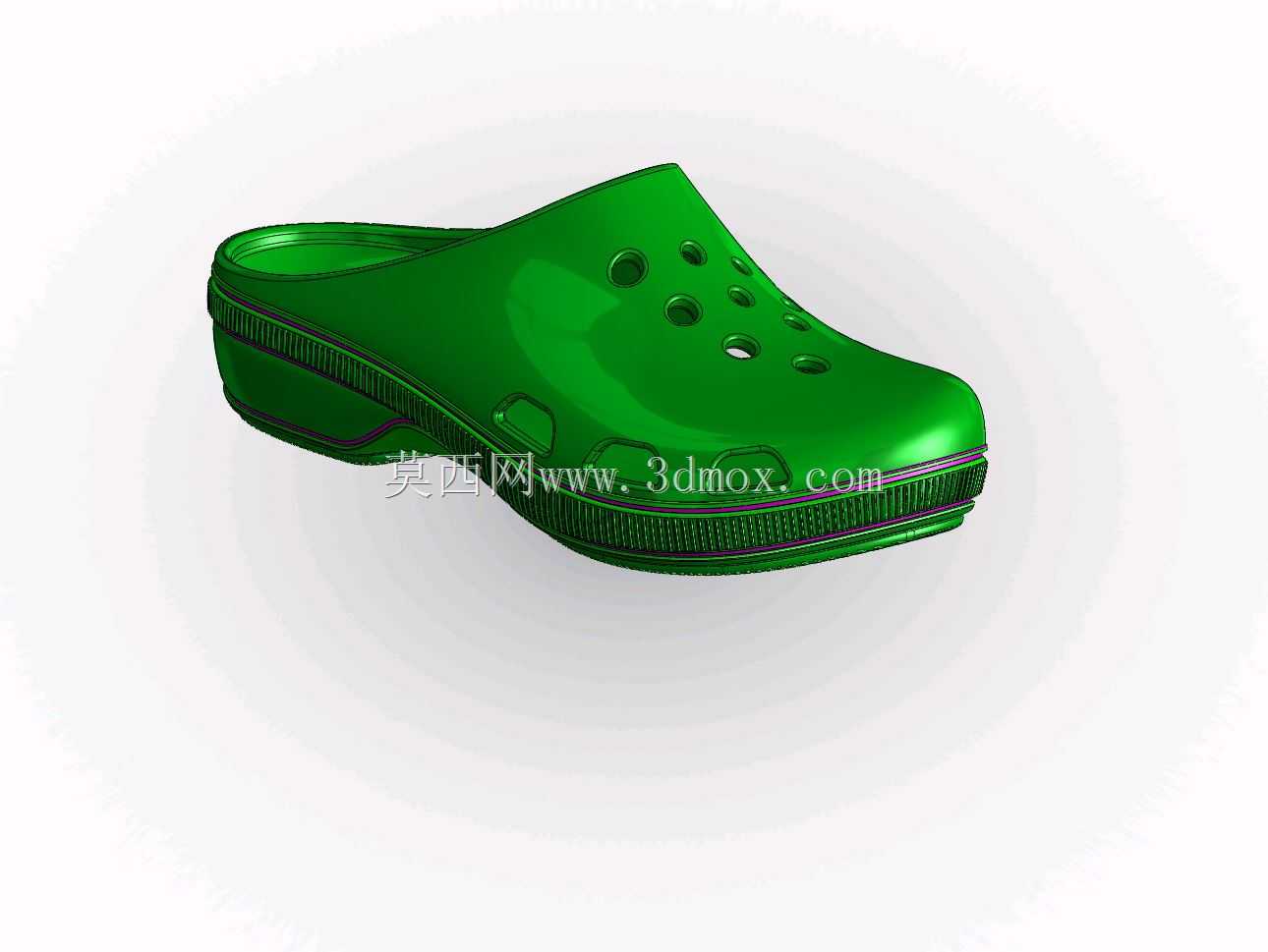

注塑成型EVA鞋底结构三维设计

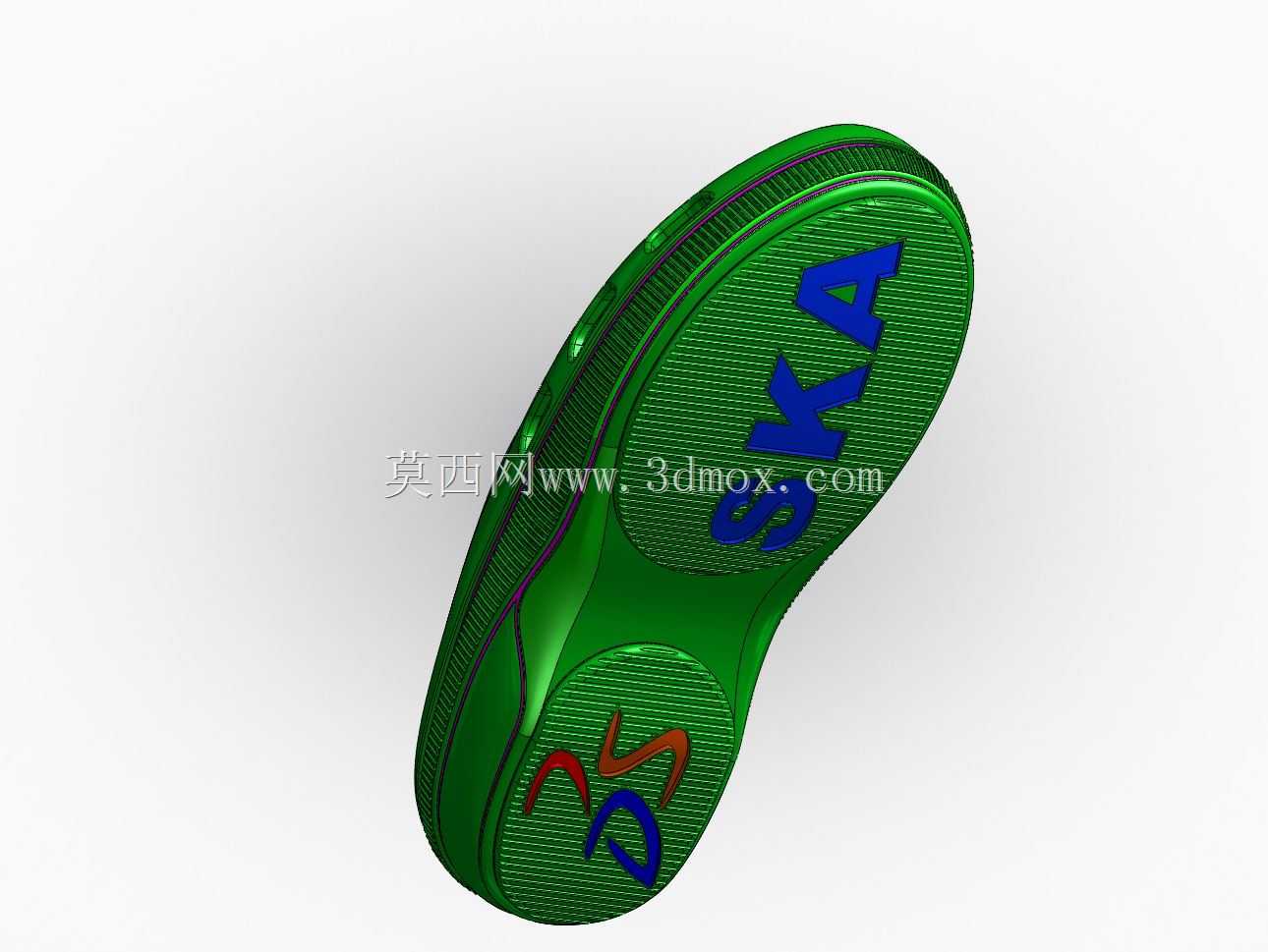

　　日常鞋类产品的开发流程中，鞋底结构的三维建模是衔接设计概念与量产落地的核心环节，本次呈现的EVA注塑鞋底结构，针对日常休闲、轻运动场景的使用需求做了针对性的结构优化，区别于传统橡胶鞋底的厚重质感，EVA材质本身的发泡特性让鞋底在轻量化表现上有天然优势，建模过程中需要兼顾材质成型特性与实际穿着的力学需求。从实际使用场景来看，这类EVA注塑鞋底多用于日常通勤鞋款、轻量健步鞋的生产，直接接触地面的底面做了分区纹理设计，足跟与前掌的受力核心区域采用密集的格状防滑纹路，纹路的凸起高度控制在1.2mm，既不会因为纹路过深导致穿着时卡入小石子，也能在干燥瓷砖、轻度湿滑的柏油路面提供足够的静摩擦力，避免行走过程中出现打滑风险；

　　足弓区域的纹路做了简化处理，减少不必要的材料堆积，进一步控制鞋底整体重量，单只成人尺码鞋底的重量可控制在150g以内，大幅降低长时间行走的足部负担。设计思路上，首先要匹配鞋楦的底部轮廓边界，鞋底的上表面曲面完全贴合对应尺码鞋楦的足底曲面，边缘的围边高度根据鞋款的帮面连接需求做了差异化设计，足跟位置围边高度达到18mm，能够给足跟提供足够的侧向支撑，避免行走时足跟出现侧滑偏移，前掌位置围边高度降低到8mm，适配前掌行走时的弯折需求，不会因为围边过高导致前掌弯折卡脚。鞋底的侧面做了流畅的曲面过渡，没有尖锐的棱角结构，一方面是适配注塑模具的脱模需求，避免注塑成型后出现拔模拉伤的问题，另一方面也能减少日常穿着过程中侧面磕碰掉块的概率，

　　提升鞋底的耐用性。安装边界层面，鞋底的上表面边缘预留了2mm宽度的帮面粘合台阶，台阶深度控制在1.5mm，帮面下边缘可以完全嵌入这个台阶位置，粘合后不会出现帮面与鞋底衔接处的溢胶、错位问题，也能提升鞋款整体的连接强度，避免长时间穿着后出现开胶问题；鞋底内部的厚度做了分区设计，足跟位置的材料厚度达到20mm，利用EVA材质的压缩回弹特性吸收行走时地面对足跟的冲击力，前掌位置厚度逐步降低到12mm，保证前掌弯折时的柔韧性，足弓位置做了轻微的隆起支撑结构，贴合正常足弓的生理曲度，长时间行走也不容易出现足弓酸胀的问题。建模过程中需要重点考量注塑成型的工艺可行性，所有的曲面过渡都做了R2以上的圆角处理，避免模具加工时出现清角困难的问题，

　　鞋底表面的标识凹槽深度控制在0.8mm，注塑时可以保证标识填充完整，同时不会因为凹槽过深导致材料填充不均出现表面缩痕；底面的纹路之间的连接筋宽度都控制在1.5mm以上，避免注塑成型后纹路出现缺胶、断裂的问题，也能提升纹路本身的耐磨性能，延长鞋底的使用寿命。从结构验证的角度，这类三维模型完成后可以直接导入有限元分析软件，模拟行走过程中不同受力角度下的鞋底形变情况，调整不同区域的材料厚度分布，平衡轻量化与支撑性的需求，也可以直接用于模具的分模设计，减少后续模具开发的调整周期，让设计方案能够快速落地到量产环节。
