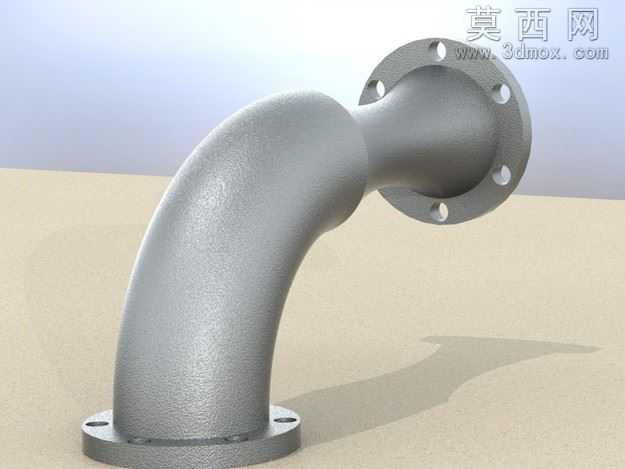

带法兰连接结构的弯型蒸汽输送金属管件

该金属蒸汽弯管采用三维参数化建模方式完成全结构设计，建模过程中首先梳理管路的流体走向逻辑，确定90度变径弯转的核心结构形态，先绘制两端法兰的基准草图，精准定位法兰端面上的螺栓孔分布位置、孔位直径、法兰盘厚度与密封面的凸台结构，保证法兰连接端的尺寸符合通用管路对接标准。随后构建弯管的主体流道结构，根据蒸汽输送的流速与压降要求设计弯管的曲率半径，同时完成从一端法兰到另一端法兰的管径渐变过渡，避免流道截面突变造成的流体阻力激增，建模过程中对弯管内壁做平滑过渡处理，消除结构棱角处的应力集中隐患。材质设置上选用铸钢金属材质，调整材质的粗糙度、金属度与反射参数，还原铸钢件表面略带粗糙的哑光金属质感，同时对法兰端面的密封区域做轻微的高光处理，区分加工面与非加工面的质感差异。结构设计上充分考虑蒸汽输送的工况需求，弯管的管壁厚度根据承压参数做均匀化处理，法兰端的螺栓孔采用圆周阵列方式生成，保证每个孔位的位置度误差控制在装配允许范围内，弯管与法兰的连接位置做圆角过渡处理，既提升焊接或铸造工艺的可行性，也能降低管路工作过程中连接位置的应力集中风险。渲染阶段采用柔和的漫反射光源，从斜上方投射光线突出弯管的曲面形态与法兰的结构细节，添加柔和的环境遮蔽效果增强模型的立体感，清晰展现弯管的整体轮廓、法兰的孔位分布以及变径段的过渡形态，整个模型的结构完全遵循工业管路配件的设计规范，可直接用于管路系统的装配模拟、工况仿真以及加工生产的参考依据，模型的各部分结构均做了参数化关联，后续可根据实际使用的压力等级、管径需求快速调整尺寸参数，适配不同的蒸汽输送管路场景。
