1600CC钢管车架越野沙丘车结构设计

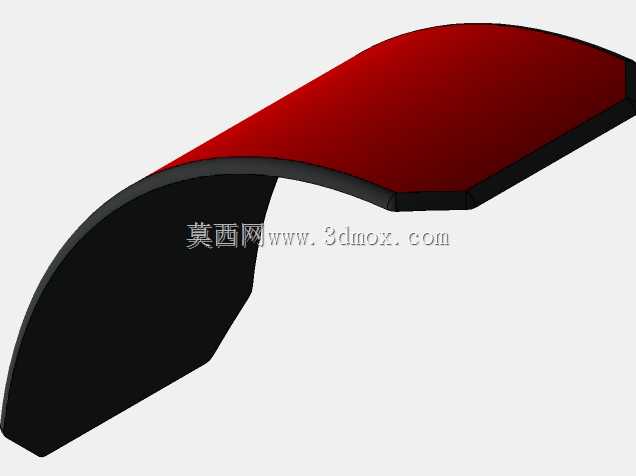

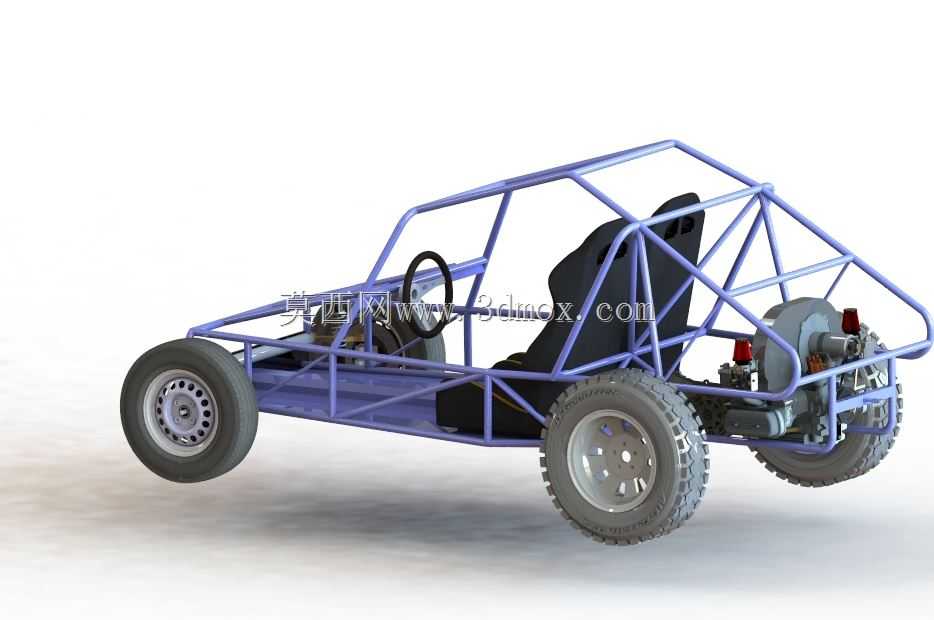

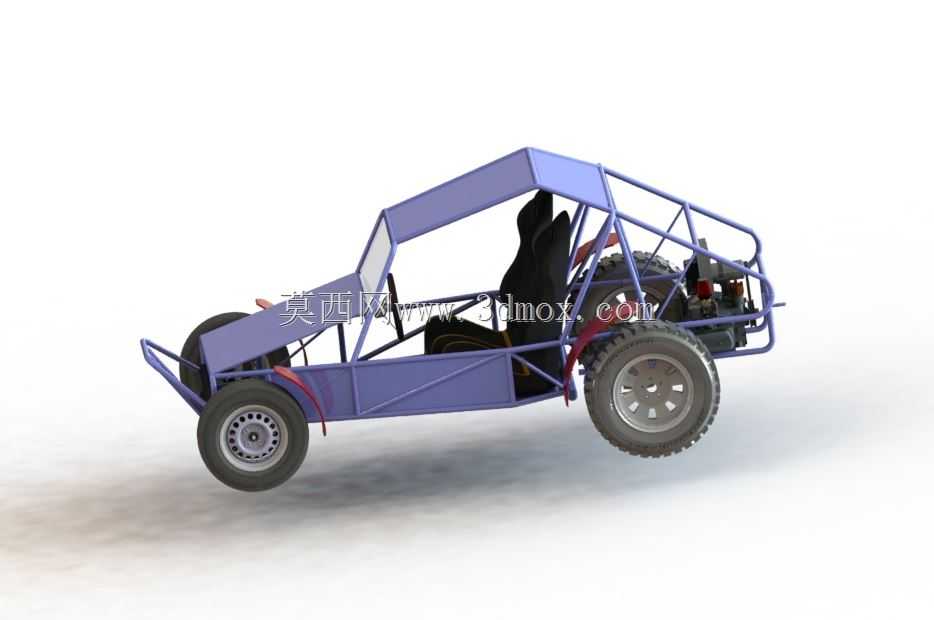

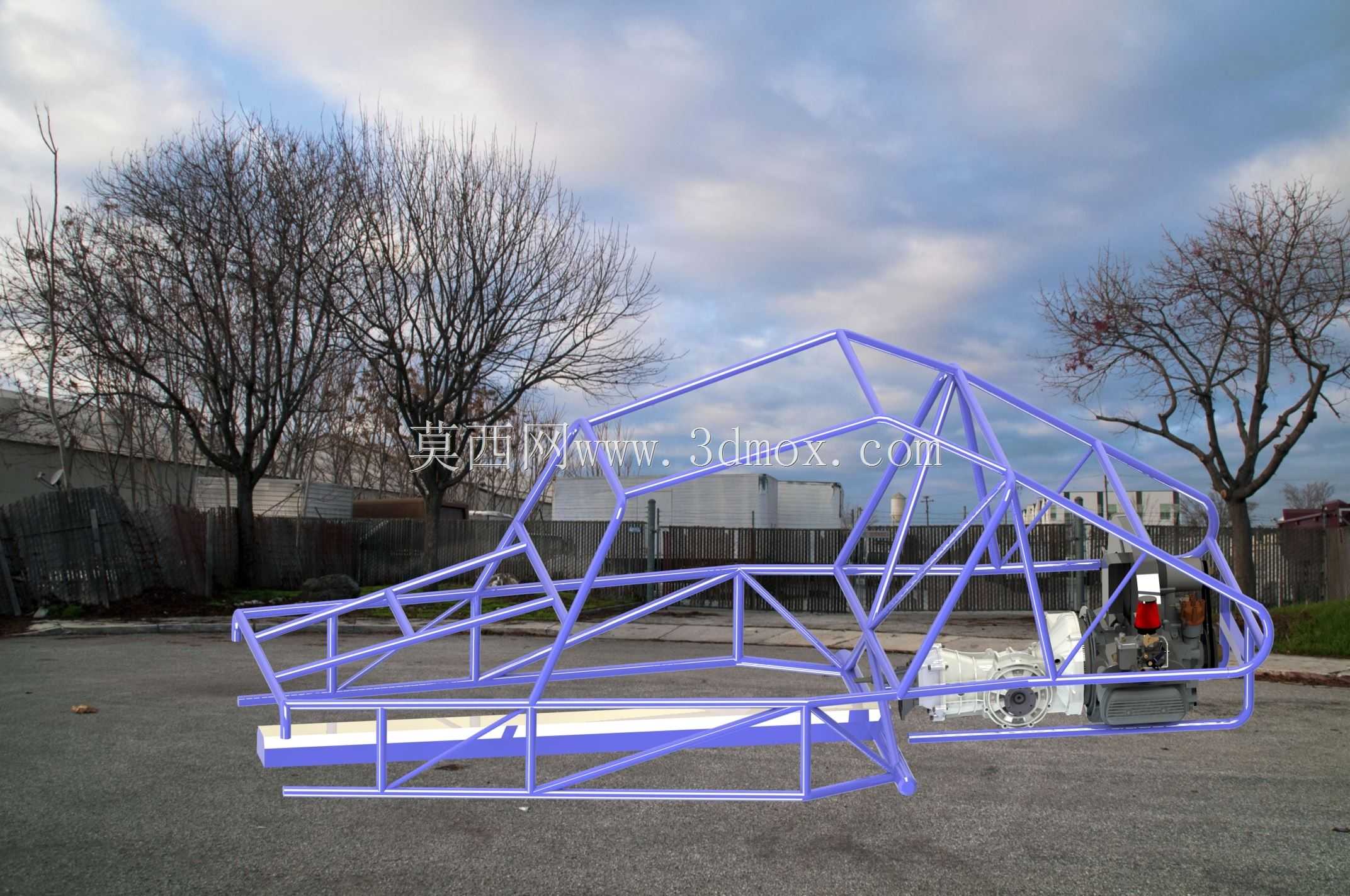

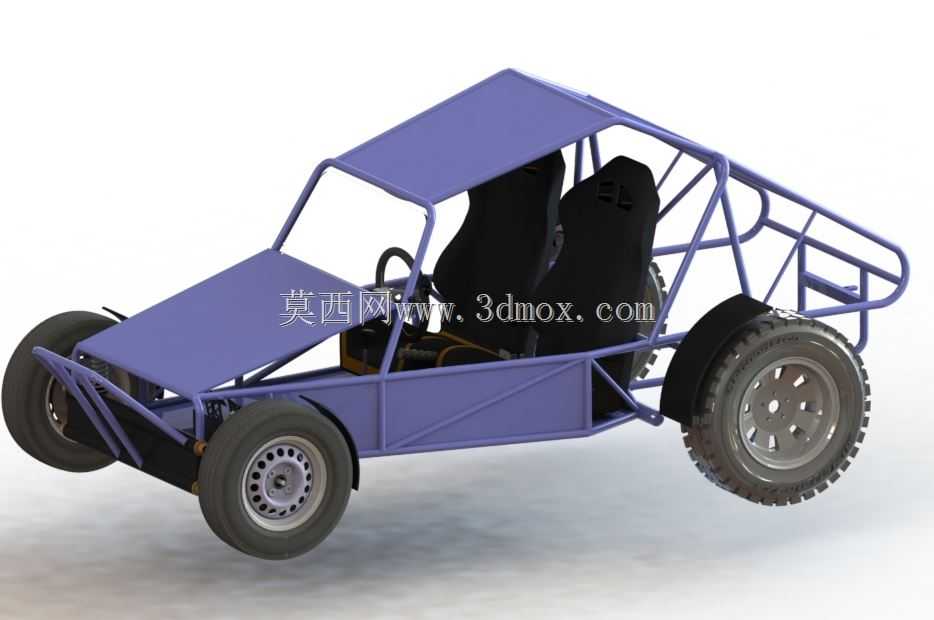

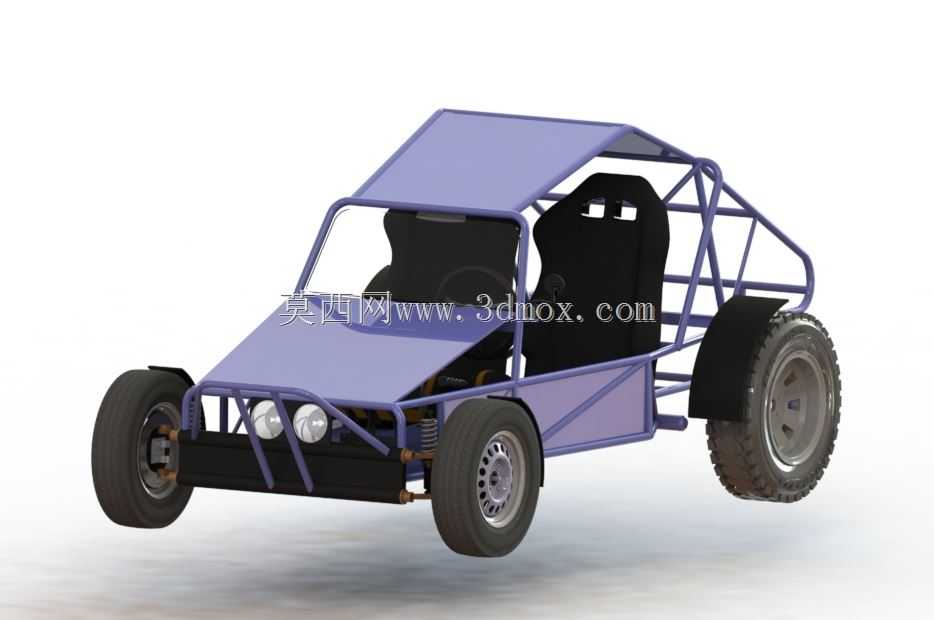

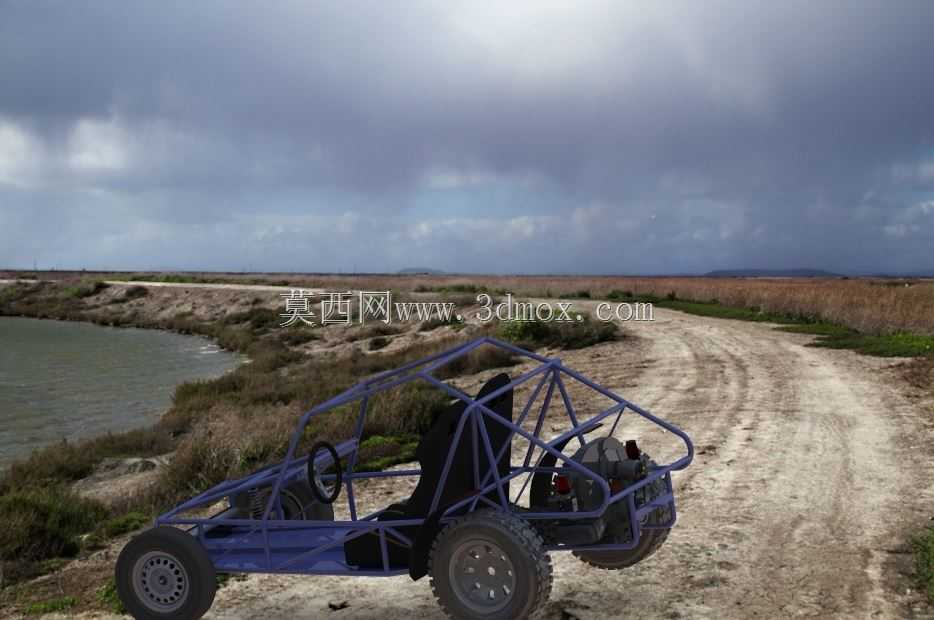

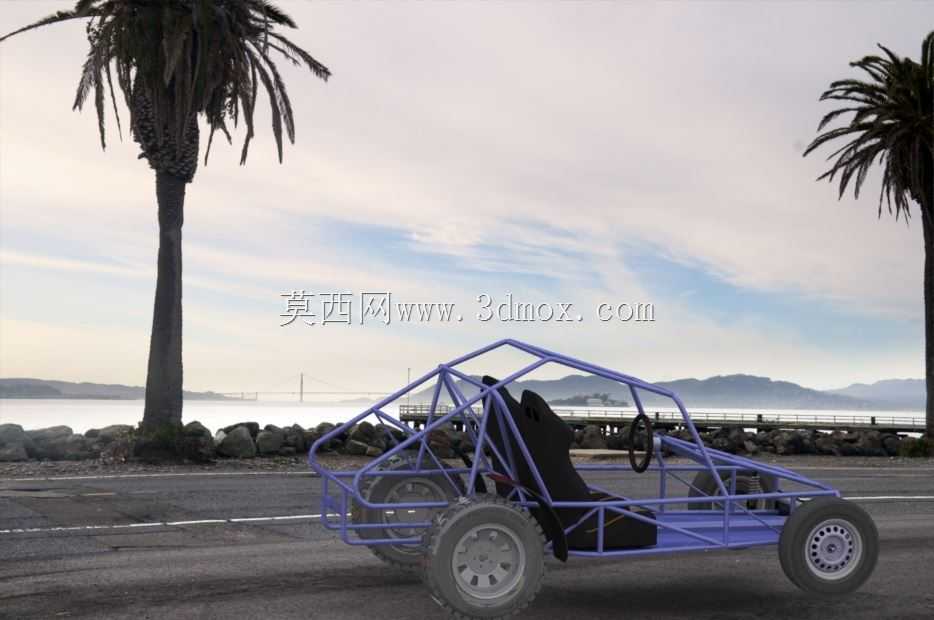

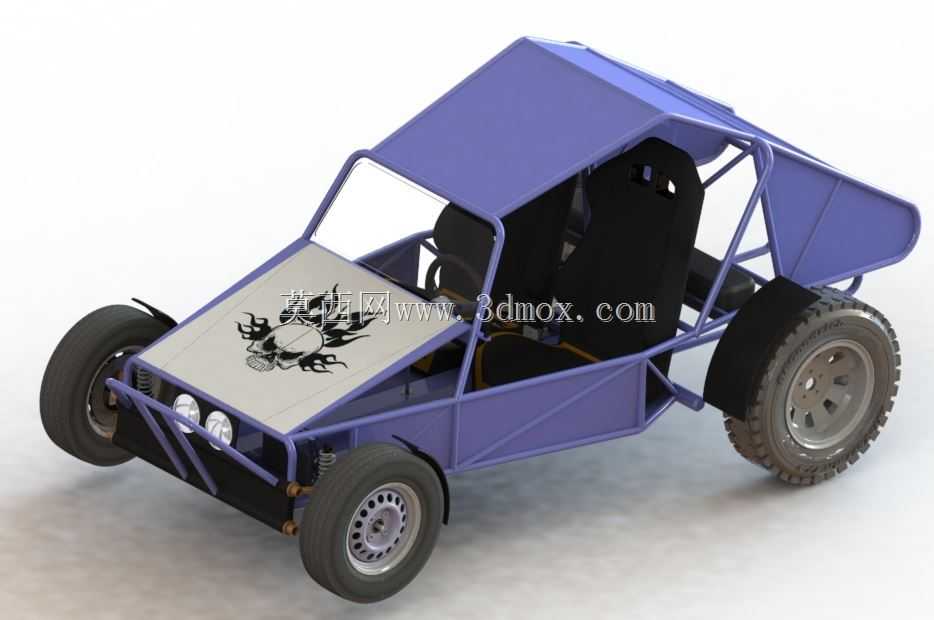

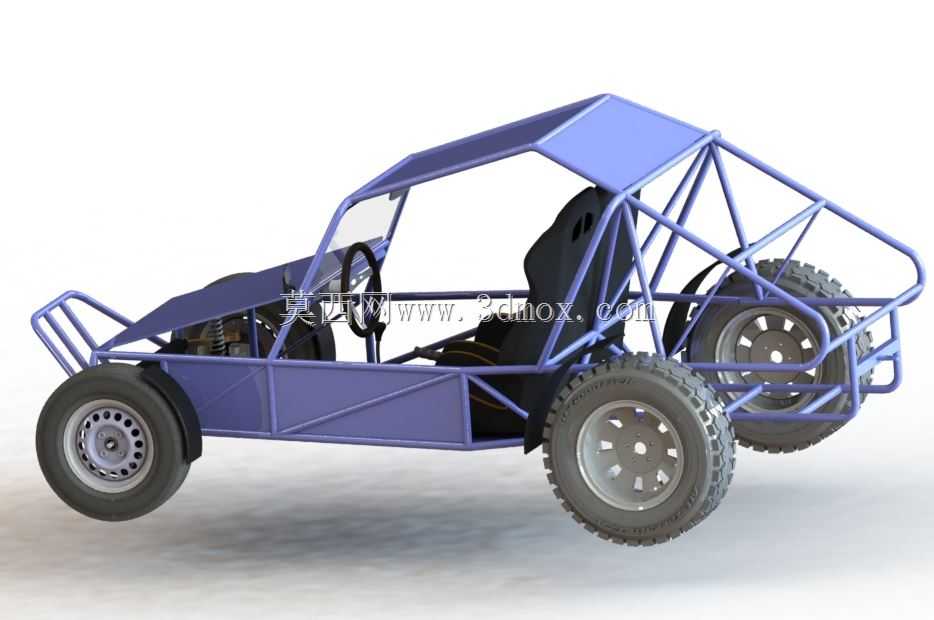

　　这款管架式越野沙丘车，主要面向荒漠、滩涂、山地非铺装路面的通行场景设计，区别于常规量产乘用车的承载式车身结构，整车采用空间钢管桁架作为核心承载基体，没有额外的覆盖式车身壳体，所有动力、传动、行走、操控部件全部直接挂载在管架对应的安装点位上，结构冗余度适配大冲击载荷下的越野使用需求。从实际使用场景来看，这类车辆多用于户外越野休闲、荒漠区域短途通勤、特殊地形的作业巡检，不需要兼顾城市道路的NVH表现与外观装饰属性，所有结构设计都围绕轻量化、高强度、易维修三个核心目标展开。整车的动力单元采用后置布局，1600CC排量的动力总成直接固定在车架后部的安装支座上，这样的布局可以在爬坡时让驱动轮获得更大的轴荷分配，提升松软路面的抓地力，同时省去了长传动轴的结构，降低传动系统的重量与故障概率，后置的动力位置也能避免前轮带起的泥沙直接击打动力总成表面，减少野外使用时的异物损伤风险。车架部分的管材选型全部采用冷拔无缝钢管，通过弯管成型后拼焊组成空间桁架结构，主环、前环、侧边防撞斜撑的管材直径与壁厚都做了差异化设计，乘员舱周围的管架结构形成完整的笼式防护圈，在发生侧翻或者正面撞击时，管架的变形吸能区可以预留足够的乘员生存空间，不会出现结构侵入乘员舱的情况。车架的安装边界在设计时做了统一的点位规划，前悬的上下摆臂安装座、转向机固定位、减震器上支座，后部的动力悬置安装点、后摇臂铰接位、减震器下固定点全部在管架拼焊时就预留了对应的焊接螺母与安装平面，

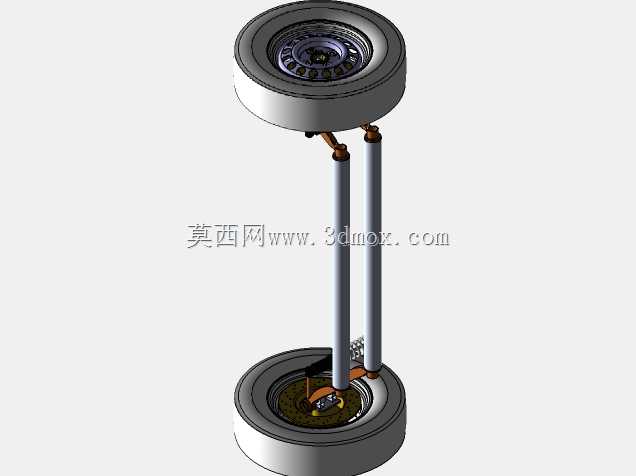

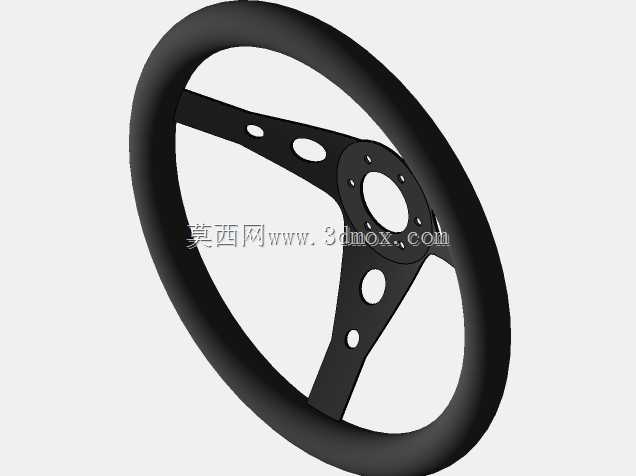

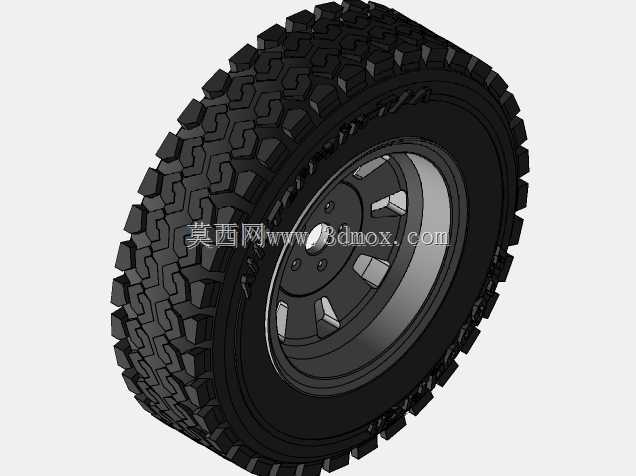

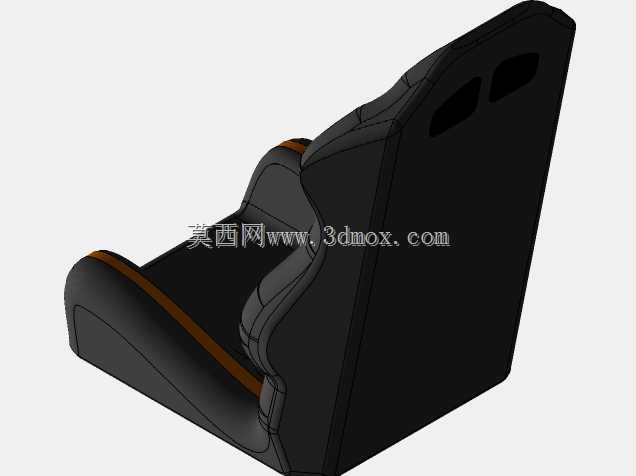

　　不需要后期在管材上二次钻孔破坏结构强度。行走系统部分，前后轮都采用大颗粒块状花纹的越野轮胎，胎壁厚度远高于常规公路轮胎，可以在低胎压状态下增大与松软沙地的接触面积，避免陷车，轮毂采用钢制多辐条结构，抗冲击能力优于铸造铝合金轮毂，适配越野场景下的飞跳、石块冲击等极端工况。制动系统采用四轮盘式结构，刹车卡钳的安装支架直接固定在转向节与后轴座上，管路沿着车架管材内侧排布，用管卡固定避免行驶过程中被异物刮蹭。操控部分采用中置转向柱设计，方向盘的角度与位置做了适配越野驾驶的调整，转向比设置偏大，在松软路面转向时不需要大幅度打方向就能获得足够的转向角度，减少驾驶员的操作强度。座椅采用一体式桶型结构，直接固定在车架底部的安装横梁上，

　　位置比常规乘用车更靠后，让整车的重心尽量靠近车辆几何中心，提升过弯时的稳定性。油箱布置在座椅后方、动力单元前方的车架空腔内，位置处于整车纵向中心线上，不管油量多少都不会影响整车的左右重量平衡，油箱的固定带采用金属箍带结构，预留了缓冲胶垫，避免长时间振动导致的油箱磨损。整车的电气线路全部沿着车架管材内侧走线，用防水接插件连接，所有外露的电气部件都做了防尘防水处理，适配野外多尘、多水的使用环境。在设计过程中，管架的受力分析重点考虑了垂向冲击、纵向碰撞、侧向扭转三种工况，每个管材节点的焊接位置都做了应力分散处理，避免出现应力集中导致的焊缝开裂，所有需要经常拆装检修的部件，比如空滤、火花塞、刹车油壶的安装位置都预留了足够的操作空间，

　　不需要拆解大面积的结构就能完成日常维护。从外形尺寸来看，整车的轮距与轴距做了针对性的匹配，宽轮距设计提升了侧倾稳定性，短轴距让车辆拥有更小的转弯半径，在狭窄的越野路径上可以更灵活地转向，车架的离地间隙设置在合理区间，既保证了足够的通过性，避免底盘托底，又不会让整车重心过高影响行驶稳定性。前悬与后悬都采用长行程减震结构，减震器的行程足够吸收飞跳落地时的冲击，弹簧的刚度匹配整车重量，在平缓路面行驶时不会过于颠簸，在大冲击工况下也不会出现减震器触底的情况。转向系统的拉杆采用高强度球头结构，防尘套采用耐老化橡胶材质，避免泥沙进入球头导致的磨损过快。传动系统的半轴采用等速万向节结构，大角度摆动时也能稳定传递动力，适配长行程悬挂跳动时的角度变化。这类管架式沙丘车的设计逻辑完全围绕实用属性展开，没有多余的装饰性结构，每一段管材、每一个安装点的设置都有对应的功能考量，在保证结构强度的前提下尽可能削减不必要的重量，让整车的推重比维持在较高水平，在松软地形上可以获得更好的动力响应，同时简单的结构也让野外故障维修的难度大幅降低，不需要复杂的专用工具就能完成常见故障的排查与修复。
