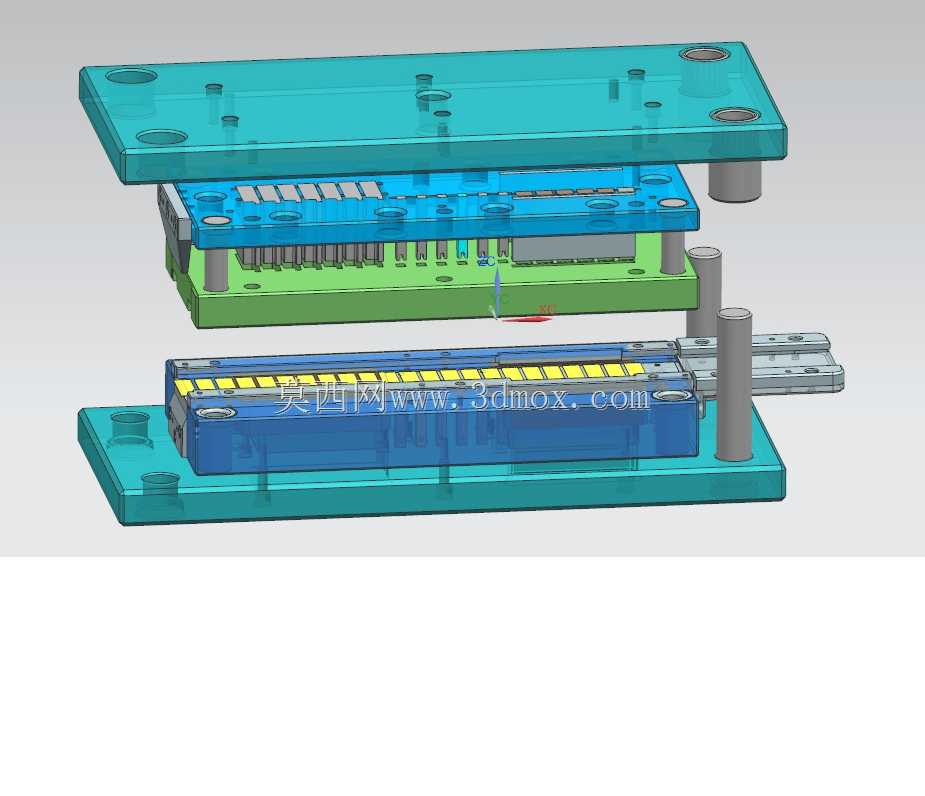

多工位料带输送定位执行机构

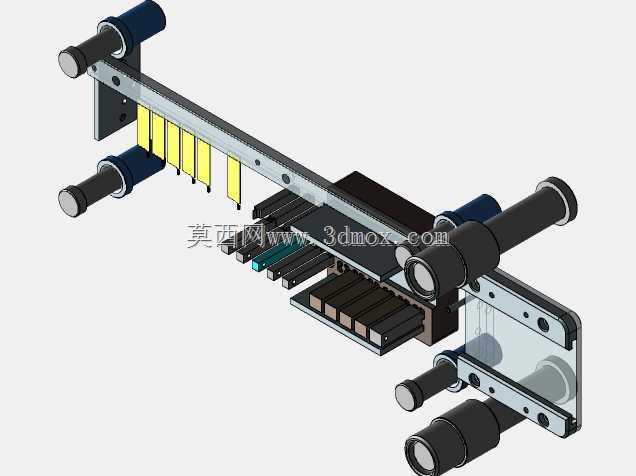

　　这套机构主要面向轻薄片状物料的连续送进工位，常见于小尺寸五金件冲压连线、软质膜材裁切工位、电子元器件编带加工场景中，承担物料的定距输送、位置保持、工位衔接功能，替代传统的滚轮送料在薄料、易刮伤物料场景下的应用缺陷。从结构布局来看，整套机构采用双侧支撑的安装形式，两端的辊轴组件承担料带的张紧与导向作用，上方的悬臂安装板可直接固定在设备的安装立板上，不需要额外搭建支撑框架，适配现有产线的改造加装需求，安装时仅需要保证安装面与料带输送方向的平行度在0.02mm/m范围内，即可避免料带运行过程中出现跑偏、卡滞问题。中间的滑动执行组件采用直线导轨作为运动导向载体，搭配多组拨叉结构，每一次往复行程可同步带动多片物料向前移动一个工位间距，

　　拨叉的伸出高度可根据物料厚度做微调，适配0.1mm到2mm厚度范围内的片状物料输送，拨叉端部做了圆角钝化处理，避免刮伤物料表面，对于表面质量要求较高的镀膜件、印刷件也能稳定输送。设计过程中，辊轴的直径选择充分考虑了料带的最小弯曲半径，避免料带反复弯折出现疲劳断裂，辊轴两端采用深沟球轴承做回转支撑，转动阻力小，长时间运行不会出现卡涩问题，张紧结构设置在端部辊轴的安装座上，通过腰型孔调整辊轴间距即可调整料带张紧力，不需要额外拆卸部件，现场调试效率更高。滑动组件的驱动端预留了标准的气缸安装接口，也可根据产线节拍需求替换为伺服电缸驱动，适配每分钟20到120次的往复送料节拍，送料步距精度可控制在±0.05mm范围内，满足后续裁切、检测、

　　装配工位的定位精度要求。机构的整体横向安装尺寸可根据料带宽度做适应性调整，当前结构适配宽度范围在20mm到150mm之间的料带输送，安装时下方需要预留不小于80mm的维护空间，方便定期清理导轨表面的碎屑、检查拨叉的磨损情况，日常维护仅需要定期在导轨接触面涂抹润滑脂、检查轴承的回转间隙即可，易损件仅为拨叉片，更换时不需要拆解整套机构，单根拨叉的更换时间不超过5分钟。在实际应用场景中，这套机构可直接对接上游的放料架与下游的加工工位，不需要额外增加过渡导向结构，料带从端部辊轴穿入后，依次经过导向板、拨叉工位、输出辊轴，整个输送路径上都设置有透明防护挡板，既可以观察料带运行状态，也能避免操作人员误触运动部件造成安全隐患。针对不同材质的物料，

　　拨叉的材质也可做替换，输送硬质金属料带时可采用淬火钢拨叉提升耐磨性，输送软质膜材或者表面有涂层的物料时可更换为POM材质拨叉，避免压伤物料表面。机构的所有安装孔位都采用标准公制尺寸，连接螺丝均为内六角圆柱头螺丝，通用互换性强，现场安装不需要定制特殊紧固件，降低备件储备成本。
