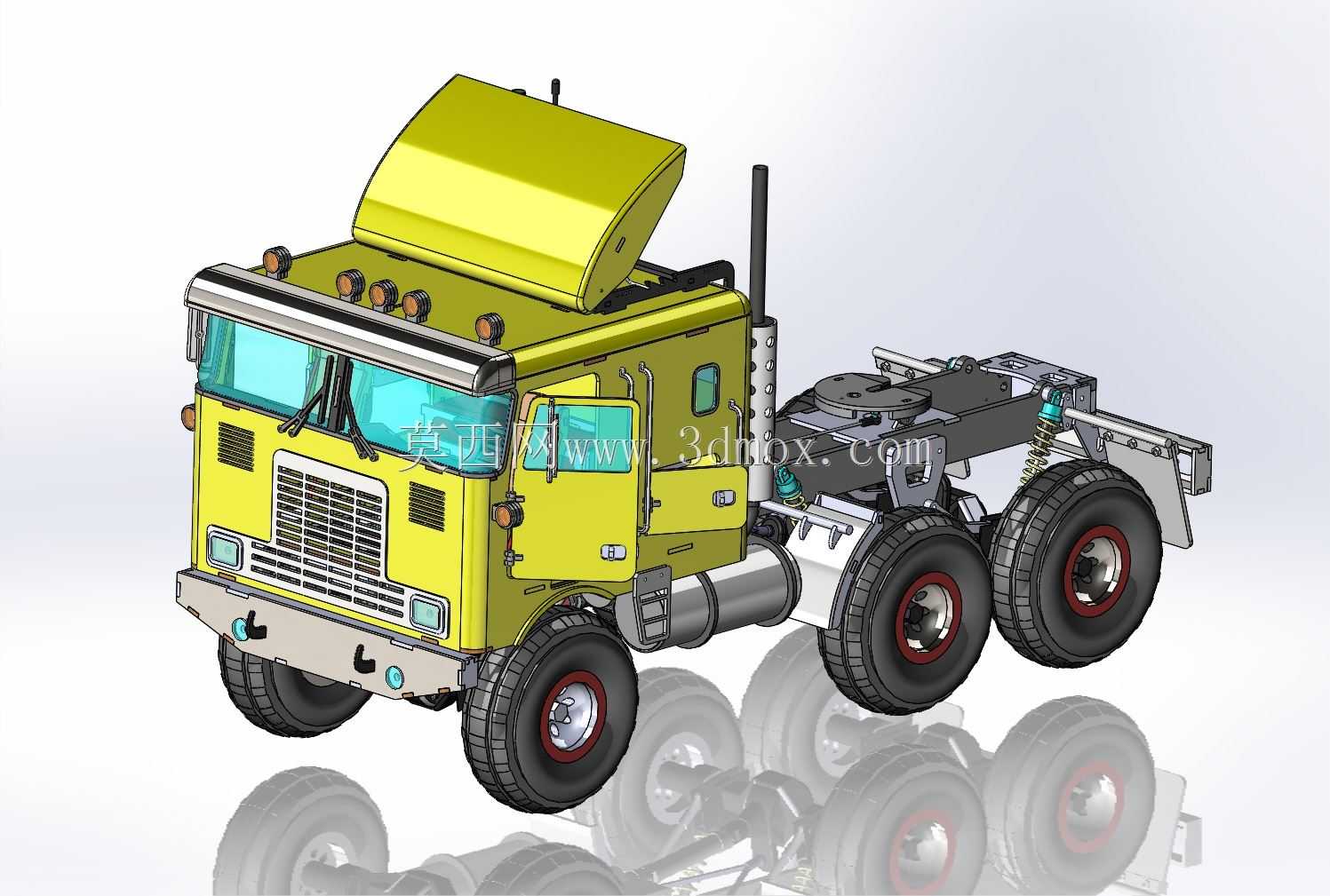

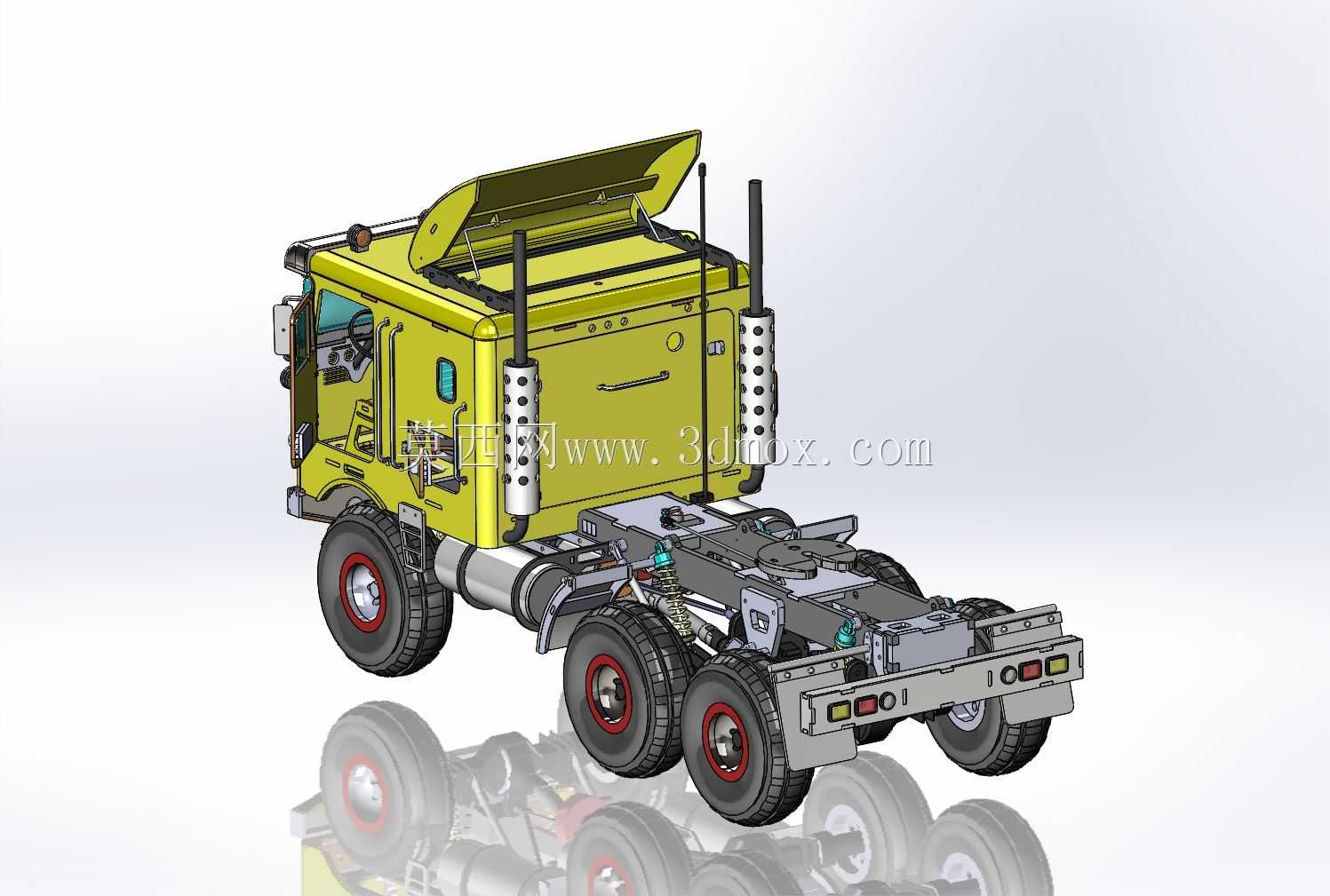

平头重型牵引卡车底盘三维结构设计

　　本次呈现的平头重型牵引卡车底盘结构，主要面向长途干线物流运输、工程物料转运场景下的半挂牵引作业需求，区别于长头牵引车的结构布局，平头驾驶室将发动机布置于座椅下方，在同等整车长度限制下可获得更长的挂车挂载空间，适配国内公路货运对车辆外廓尺寸的法规要求，在港口倒短、山区复杂路况运输场景中也具备更小的转弯半径优势。从实际作业用途来看，该底盘作为牵引车上装的承载基础，需要承担驾驶室、动力总成、燃油供给系统、冷却系统、悬挂系统以及牵引鞍座的全部载荷，同时传递行驶过程中驱动、制动、转向的全部力矩，在非铺装路面作业时还要缓冲路面冲击带来的交变载荷，避免车架出现应力集中导致的结构开裂。在功能特性设计上，该结构采用6x4驱动布局，

　　双后驱动桥的配置可在重载起步、爬坡工况下提供足够的抓地力，搭配多片钢板弹簧的非独立悬架，平衡重载承载能力与复杂路面的减震需求，每根车桥匹配双轮胎布置，单轮载荷被均匀分摊，即使单胎出现爆胎故障也能维持车辆低速行驶至维修区域，降低干线运输途中的故障滞留风险。驾驶室后方的导流罩结构经过曲面优化，可在高速行驶时引导气流平顺流向挂车箱体前部，减少车头与挂车之间的紊流区，降低整车风阻系数，进而减少长途行驶的燃油消耗。设计过程中优先考虑了部件的安装维护便利性，驾驶室采用可翻转结构，日常检修发动机、离合器、变速箱等核心部件时，可将驾驶室整体向前翻转，预留足够的操作空间，无需在底盘下方狭窄空间内完成复杂拆装作业；排气系统竖直布置于驾驶室右后方，

　　避免排气高温对右侧上车踏板、线束管路造成热辐射老化，同时排气口高度高于驾驶室顶部，减少扬尘与尾气对驾驶室进风口的影响。车架采用双层纵梁槽钢结构，纵梁腹板厚度根据载荷分布做差异化设计，牵引鞍座安装区域的纵梁额外增加加强衬板，承受半挂车传递的垂直载荷与起步制动时的纵向冲击力，车架外侧预留标准化的安装孔位，可根据不同使用需求加装燃油箱、储气筒、蓄电池组、尾气后处理装置等附属部件，无需额外在纵梁上钻孔破坏结构强度。外形尺寸与安装边界方面，该底盘的轮距、轴距参数完全匹配公路运输半挂车的匹配标准，牵引鞍座的安装高度符合通用半挂牵引销的对接尺寸范围，前轮转向最大转角经过运动干涉校核，转向过程中轮胎不会与翼子板、转向拉杆发生剐蹭，悬架跳动行程内，

　　传动轴的伸缩量、万向节夹角都保持在合理工作区间，避免行驶过程中出现传动轴抖动、万向节过早磨损的问题。底盘前部的保险杠集成了安装支架，可直接固定前照灯、转向灯、号牌安装座以及拖车钩，前部拖车钩的静载荷满足整车满载质量下的拖拽需求，后部车架末端预留了挂车气路、电路的连接接口位置，接口布置高度符合通用挂车的连接管线长度范围，避免行驶过程中管线拉扯断裂。在细节结构处理上，每根车桥的制动气室布置位置避开了悬架运动的干涉区域，制动管路沿车架内侧排布，采用管卡固定，相邻管卡间距均匀，避免车辆振动过程中管路与金属部件摩擦破损；燃油箱采用铝合金材质结构，固定绑带位置加装橡胶缓冲垫，减少路面振动传递到油箱导致的焊缝疲劳开裂，油箱加油口布置于驾驶室左侧下方，适配国内加油站的加油作业习惯，无需人员攀爬至车架上方即可完成加油操作。
