差速原理教学演示机械结构装置

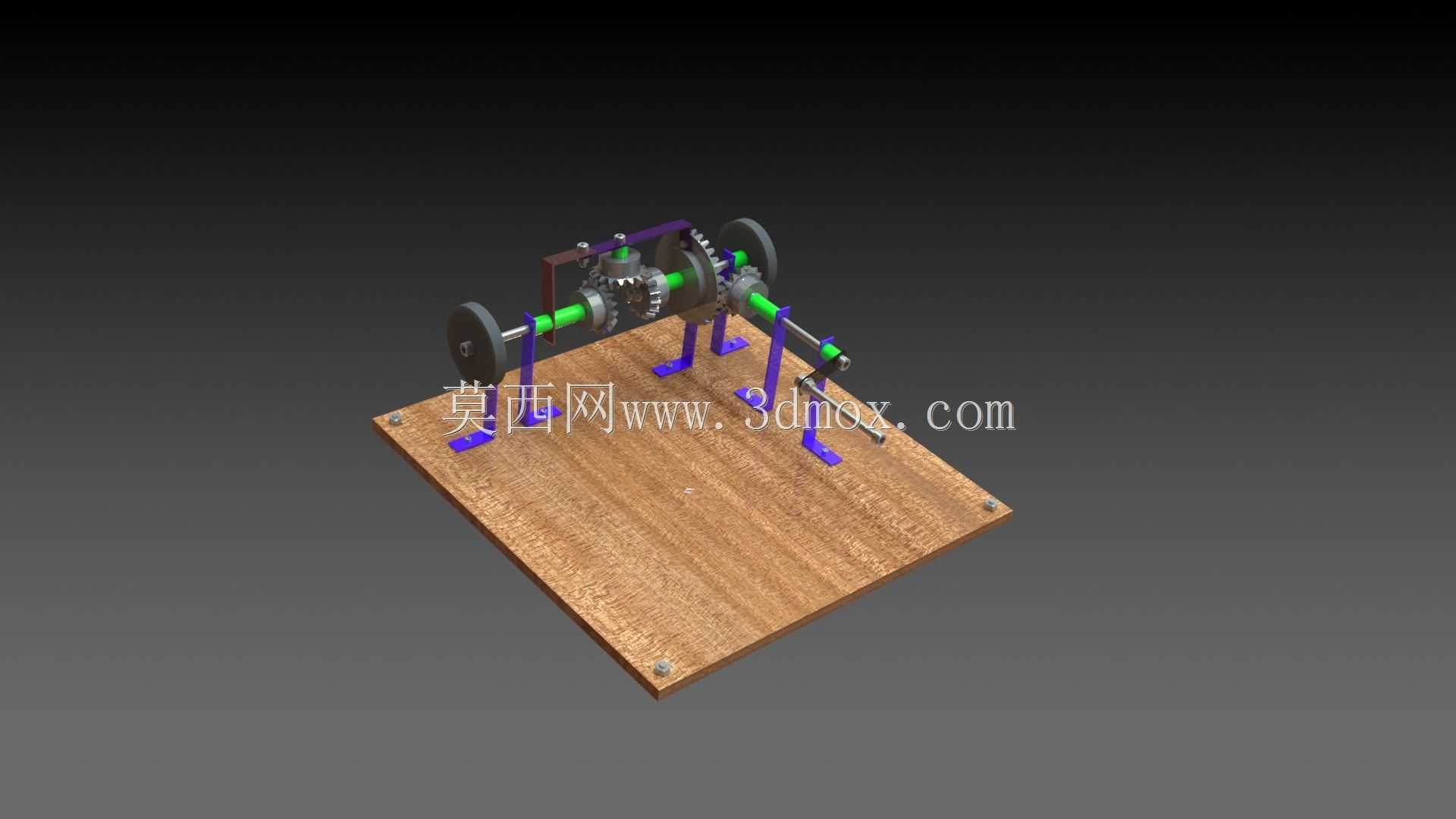

　　这套差速原理演示装置，核心服务于机械原理类课程的具象化教学场景，主要面向职业院校、工科高校的机械基础实验室，以及企业内部的新员工机械认知培训环节，解决纯课本理论讲解中差速传动逻辑抽象、学员难以建立空间传动认知的痛点。装置整体采用台式安装布局，底部为方形木质安装基板，基板四角预留沉头安装孔，可直接固定在实验台桌面，整体安装边界控制在400mm见方范围内，高度不超过250mm，不会占用过多实验台操作空间，搬运移动也较为便捷。核心传动部分沿水平方向布置在基板上方的支撑立柱上，左右两侧对称设置配重轮，模拟车辆两侧的行走轮负载，中间集成差速齿轮组结构，外部设置透明防护框架，既可以让学员清晰观察到内部齿轮的啮合传动过程，也能避免演示过程中衣物、

　　手指卷入传动部件，符合教学场景的安全要求。设计阶段优先考虑教学演示的直观性，没有采用封闭的箱体式外壳，所有传动副都外露在可视范围内，支撑立柱采用可拆式连接结构，方便后续拆解展示内部齿轮的装配关系，学员可以直观看到半轴齿轮、行星齿轮的啮合位置，以及动力输入后两侧输出轴的转速差变化逻辑。实际演示过程中，当两侧配重轮负载一致时，输入动力会通过差速齿轮组均匀分配到两侧输出轴，两轮保持同转速转动；当手动给单侧配重轮施加阻尼模拟转弯时的阻力差，行星齿轮会产生自转，自动调整两侧输出轴的转速，实现差速传动的效果，整个过程不需要额外的传感器或电控部件，纯机械结构就能完整展示差速原理，学员可以通过手动调整阻尼大小，直观观察转速差的变化规律，

　　比平面示意图的认知效率提升数倍。传动部件的选型全部采用标准模数的齿轮件，输入轴、输出轴的直径统一为常用的实验类轴径，后续如果出现零件磨损，可以直接替换标准件，不需要单独定制加工，降低了教学装置的维护成本。支撑立柱的高度经过反复调整，确保学员坐在实验台前视线刚好与差速齿轮组齐平，不需要弯腰或者垫脚就能观察到齿轮的啮合细节，两侧的配重轮重量经过匹配，既不会因为过轻导致差速效果不明显，也不会因为过重造成手动输入动力时阻力过大。装置还预留了动力输入接口，可以外接小型手摇柄或者低速电机，既可以手动摇转演示慢动作过程，也可以接电机实现连续运转展示，适配不同的教学节奏需求。在装配逻辑上，所有部件都采用螺栓连接固定在基板上，

　　没有采用焊接等不可拆连接，教学过程中可以根据授课需求，逐步拆解各个部件，从基板、支撑立柱到传动齿轮、输出轴，一步步讲解每个零件的作用，再反向装配回去，让学员动手参与装配过程，加深对差速结构装配关系的理解。考虑到教学场景下的高频使用需求，所有传动配合面都做了润滑处理，齿轮啮合间隙调整到合适范围，长期运转也不会出现卡滞或者异响，木质基板表面做了耐磨涂层处理，日常使用中不容易被刮花，清洁维护也比较方便。
