M4规格高速钢丝锥三维结构设计

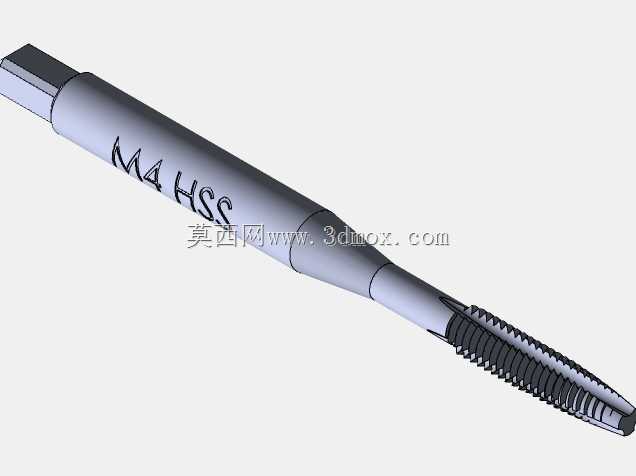

　　在金属切削加工的内螺纹成型工序里，手用丝锥是小批量加工、设备装配现场配作螺纹孔时最常用的刀具之一，这款M4规格的丝锥模型，完整还原了实际量产丝锥的结构细节，可作为工装设计、刀具库建模、装配工艺模拟的参考素材。从结构设计逻辑来看，丝锥整体分为方头传动段、柄部、颈部、切削段、校准段几个核心部分，方头段采用标准四方结构，匹配普通手用丝锥扳手的夹持尺寸，能够在手动攻丝时传递稳定扭矩，避免打滑磨损，方头与柄部的过渡位置做了微小倒角处理，消除应力集中的同时，也方便扳手快速套入。柄部采用等直径圆柱结构，表面做光滑处理，既可以在攻丝过程中起到导向作用，也能适配部分机用攻丝夹头的夹持需求，针对M4螺纹的加工特性，柄部直径略小于螺纹小径，

　　避免攻丝过程中柄部与已加工螺纹孔壁发生剐蹭，破坏螺纹表面质量。颈部是柄部与切削工作段的过渡区域，做了锥度过渡设计，既可以减少整体材料用量，也能在深孔攻丝时提供足够的排屑避让空间，避免切屑卡在柄部与孔口之间造成扭矩突增。切削段是丝锥完成螺纹成型的核心区域，模型上还原了完整的切削锥结构，切削锥部分的牙型逐齿升高，能够将攻丝时的切削负荷均匀分配到各个刀齿上，避免单齿受力过大造成崩刃，针对手用攻丝的工况，切削锥长度设计得相对较长，降低每齿的切削厚度，手动进给时手感更顺畅，不容易出现攻歪、烂牙的问题。校准段的牙型为完整的M4标准螺纹牙型，攻丝过程中跟随切削段进入螺纹孔后，能够对切削段加工出的初步牙型进行修光校准，

　　保证最终成型的螺纹精度符合标准要求，同时校准段的刀齿上开有标准容屑槽，手用丝锥通常采用直槽设计，加工塑性材料时切屑能够顺着槽体顺利排出，不会挤在孔内造成螺纹刮伤。从实际应用场景来看，这类M4丝锥广泛应用于小型设备装配、钣金加工、电子五金件加工等场景，M4是机械结构中最常用的小规格螺纹之一，常见于薄板连接、小型支架固定、电子元器件安装等位置，手用丝锥不需要配套攻丝机设备，在装配现场遇到螺纹孔滑牙、需要现场配作螺纹孔的场景下，只需要搭配普通丝锥扳手即可完成作业，灵活性极强。设计这类丝锥三维模型时，需要严格匹配普通螺纹的基本牙型参数，牙型角控制在60度，螺纹大径、中径、小径的尺寸偏差需要符合手用丝锥的公差要求，同时容屑槽的槽型、

　　槽宽比例需要结合排屑需求设计，槽深过大会降低刀齿的整体强度，攻丝时容易出现断锥问题，槽深过小则容屑空间不足，切屑容易堵塞造成攻丝扭矩过大。方头的尺寸需要符合标准手动丝锥扳手的夹持尺寸范围，保证通用互换性，不需要定制专用夹持工具。从安装边界来看，这款丝锥整体为细长轴类结构，使用时方头端完全卡入丝锥扳手的方孔内，夹持长度不小于方头段的总长度，避免攻丝时出现夹持不稳的问题，工作端切入工件时，需要保证丝锥轴线与螺纹孔轴线完全重合，初期切入时施加轻微轴向压力，待切削锥完全切入工件后，只需要转动扳手即可依靠螺纹自身的进给特性完成攻丝，不需要额外施加过大轴向力，避免牙型变形或者丝锥折断。模型上标注的HSS标识，对应实际产品中的高速钢材质，这类材质具备足够的红硬性与耐磨性，能够满足普通碳钢、有色金属、塑料等常见材料的螺纹加工需求，针对不同加工材料，丝锥的前角、后角会做对应调整，但整体结构尺寸保持通用标准，保证互换性。在三维建模过程中，这类刀具的建模重点在于螺旋牙型的准确生成，需要先绘制螺纹牙型的截面轮廓，沿螺旋线扫掠生成完整的牙型结构，再通过布尔运算与刀体主体合并，容屑槽部分通过拉伸切除的方式生成，槽口位置做微小圆角处理，还原实际刀具的刃口钝化效果，避免建模时出现尖锐直角不符合实际加工工艺的问题。
