带挂钩拉环式扭转弹簧三维结构设计

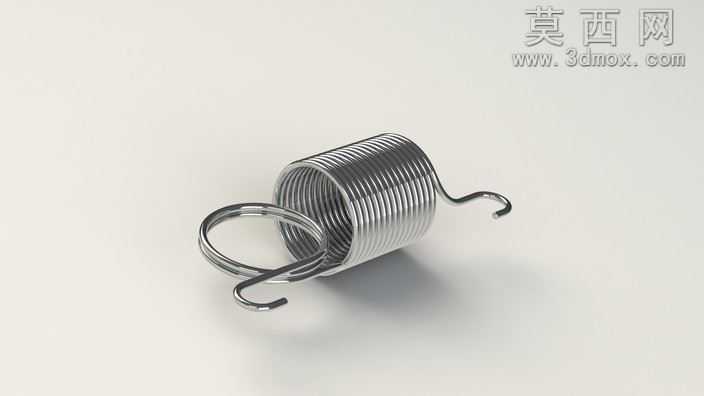

本作品为带挂钩拉环式扭转弹簧的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体采用参数化草图驱动特征的建模逻辑，首先绘制弹簧螺旋线的基准路径，精准设定螺旋线的圈数、节距、中径参数，匹配扭转弹簧的实际成型尺寸，通过扫描特征生成弹簧的主体螺旋簧身部分，簧身的丝径参数严格遵循常规五金扭转弹簧的通用规格，保证模型尺寸符合实际生产的参数标准。针对弹簧两端的异形挂钩与拉环结构，建模时先在螺旋线两端的切向基准面上绘制挂钩的轮廓草图，分别完成一端闭合圆环拉环、另一端双弯勾结构的路径绘制，通过多段扫描与特征合并操作，将两端挂钩与螺旋簧身做平滑过渡衔接，避免出现特征断裂、面重叠的建模错误，保证整体结构的连续性。材质渲染阶段，为模型赋予高抛光弹簧钢材质，调整材质的金属粗糙度、反射率参数，还原金属弹簧表面的冷加工金属光泽，在场景中添加柔和的漫反射光源，突出簧身螺旋纹路的层次感与金属质感，同时对挂钩的弯折处做光影强化，清晰展示弯折部位的圆弧过渡结构。结构设计上，该扭转弹簧依靠簧身的扭转弹力提供复位力矩，一端的闭合拉环用于固定安装位，另一端的弯钩用于与施力部件连接，整体结构紧凑，受力路径清晰，簧身的螺旋圈排布均匀，两端挂钩的弯折角度经过合理设计，保证工作时受力均匀，不会出现应力集中的问题。建模过程中对弹簧的工作行程做了模拟校验，确保簧身扭转时相邻簧圈不会出现干涉，两端挂钩的连接结构能够稳定传递扭矩，模型的所有特征均为可编辑参数，后续可根据实际使用需求调整丝径、圈数、挂钩长度、弯折角度等参数，适配不同的安装使用场景，整体模型结构完整，细节还原度高，可直接用于机械结构装配模拟、产品展示、工程参考等场景。
