阿基米德凹陷螺钉配套螺旋输送机构设计

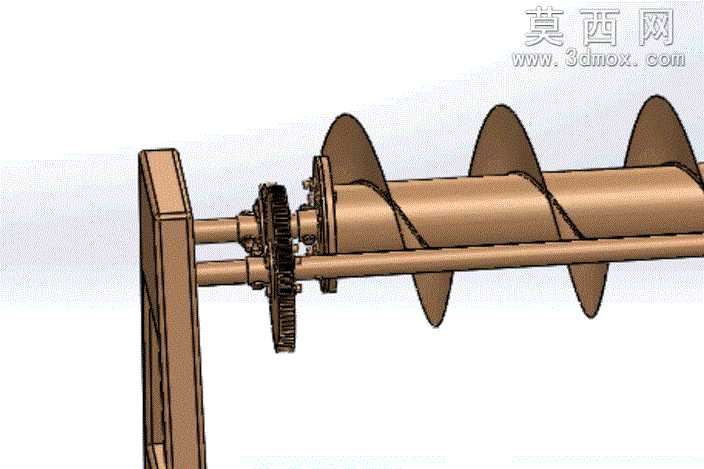

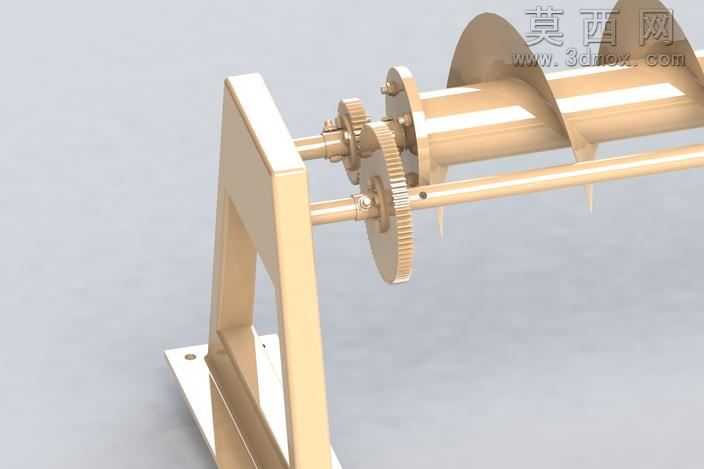

本作品围绕阿基米德凹陷螺钉的配套应用场景，完成螺旋输送机构的三维建模设计，整体建模过程严格遵循机械设计规范，在SolidWorks软件中完成全参数化建模，确保各零部件尺寸配合精度符合通用机械装配要求。建模阶段首先完成支撑机架的结构搭建，采用立式L型支撑结构搭配底部安装固定板，预留标准安装孔位，保障整体机构的安装稳定性；核心输送部件采用阿基米德螺旋线作为叶片轮廓生成路径，通过扫描特征生成连续螺旋叶片，与中心传动轴做布尔合并运算，保证螺旋面的曲面顺滑无棱角，还原阿基米德螺旋结构的等距输送特性。传动部分采用渐开线圆柱齿轮组实现动力传递，建模时严格按照齿轮模数、齿数、压力角的标准参数生成齿形，对齿轮啮合位置做干涉检查，确保齿轮传动过程中无卡滞、无过盈配合问题；轴承安装位预留标准公差间隙，模拟真实轴承的装配定位关系，传动轴两端设置轴肩与挡圈槽结构，实现轴向定位。渲染阶段采用金属哑光材质模拟钢制零部件的表面质感，对机架、螺旋轴、齿轮分别赋予不同粗糙度的金属材质，添加环境光与定向光源模拟车间自然光效果，通过光影层次突出各部件的结构轮廓与装配关系，渲染输出的效果图清晰展现机构的整体布局与细节结构。设计思路上以阿基米德凹陷螺钉的紧固应用为延伸，还原螺旋输送结构的核心工作原理，所有零部件均采用可编辑参数化特征建模，方便后续根据输送需求调整螺旋导程、轴径、齿轮传动比等参数，模型结构完整，装配关系清晰，可用于机械原理教学、结构方案验证以及相关非标输送设备的设计参考，完整展现了从紧固件结构认知到配套传动机构设计的完整建模逻辑，各连接部位的紧固方式均参考阿基米德凹陷螺钉的安装特性设计，保障机构连接的可靠性与拆装便捷性。
