手摇式高度调节工作台三维设计

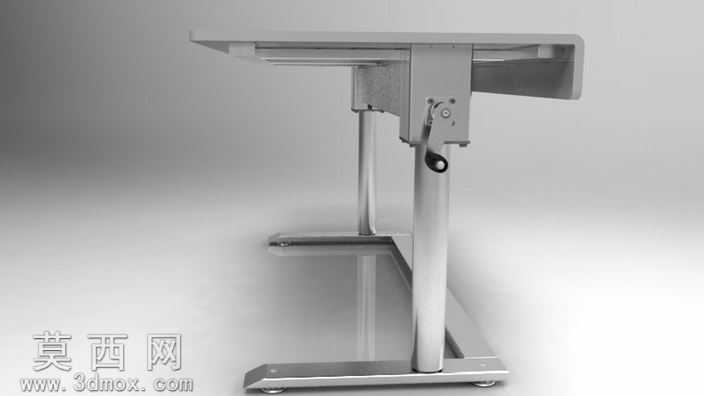

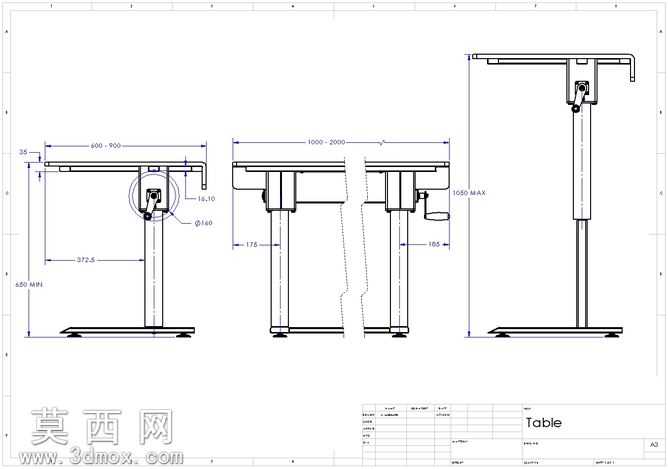

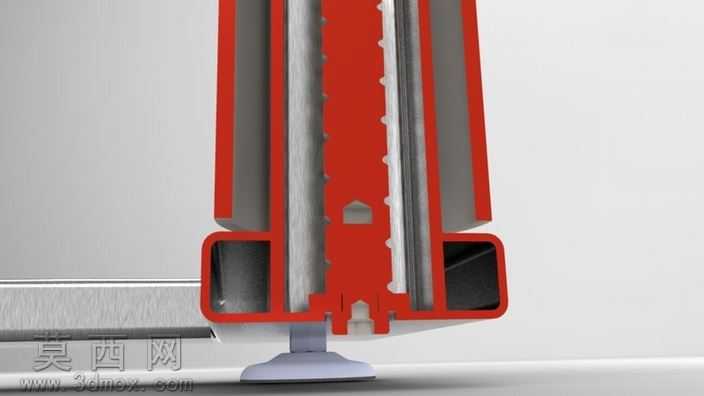

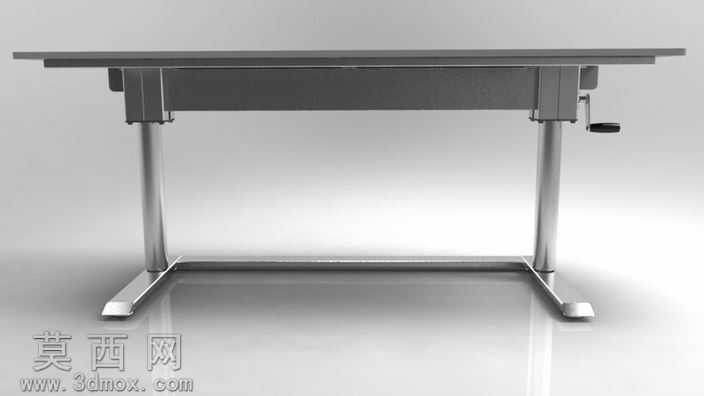

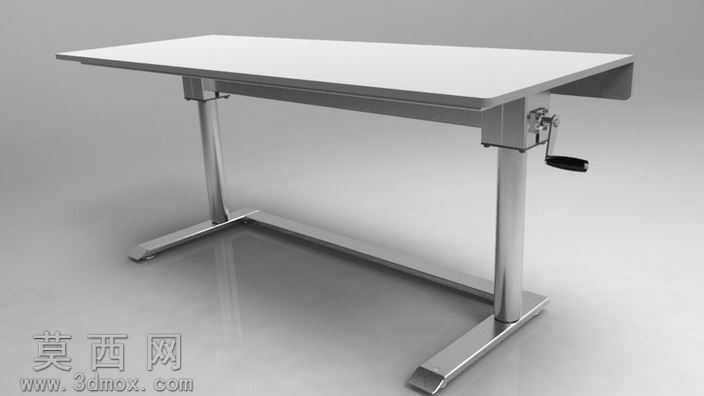

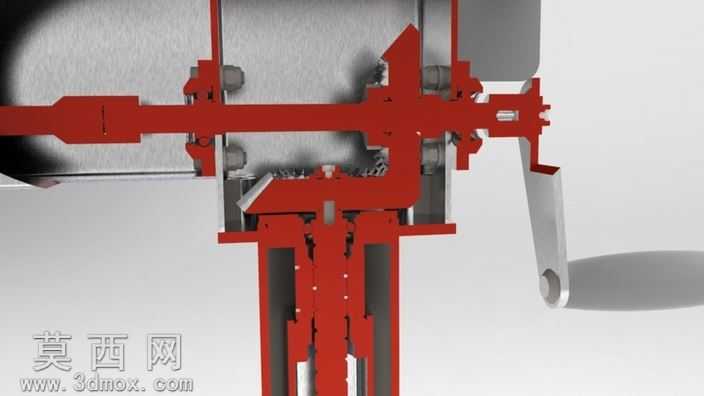

本模型为手摇驱动式高度调节工作台，整体采用三维参数化建模完成，建模过程严格遵循实际机械结构的装配逻辑，所有零部件均按照真实加工尺寸进行1:1比例绘制，可直接用于后续的结构验证、工程出图与实物打样参考。模型渲染阶段采用金属镀铬材质搭配哑光桌面材质，还原了实物的金属光泽与桌面磨砂质感，光影渲染贴合真实办公场景的光照效果，清晰呈现了产品的外观形态与结构细节。结构设计上，该工作台摒弃了外部动力源依赖，无需接入电力、气压或液压供给，完全依靠纯机械结构实现高度调节，核心升降传动采用滚珠丝杠副搭配自锁机构，传动效率可达95%，配合低摩擦系数的传动设计，仅需较小的摇动力矩即可完成整桌升降，可稳定承载最高500公斤的台面载荷。传动结构选用标准SKF系列滚珠丝杠作为核心传动件，锥齿轮传动部分采用300Mpa强度的常规量产材料即可满足使用要求，零部件标准化程度高，多数组件可直接采购标准件完成装配，大幅降低生产制造成本与后期维护难度。升降调节范围覆盖650毫米至1050毫米，适配不同身高使用者的坐站交替办公需求，最大升降线速度可达15m/s，摇柄每转对应的台面升降行程为10毫米，调节过程顺滑无卡顿，自锁机构可在任意高度位置锁定，避免台面意外下滑。桌腿采用镀铬金属方管搭配底部横向支撑脚，结构稳定性强，台面边缘做圆弧收边处理，手摇柄设置在桌体侧方，操作顺手不占用腿部活动空间，整体结构兼顾了承重性能、调节便利性与外观简洁性，可广泛应用于办公、工业装配、实验操作等多种场景。
