商用不锈钢双层操作工作台三维设计

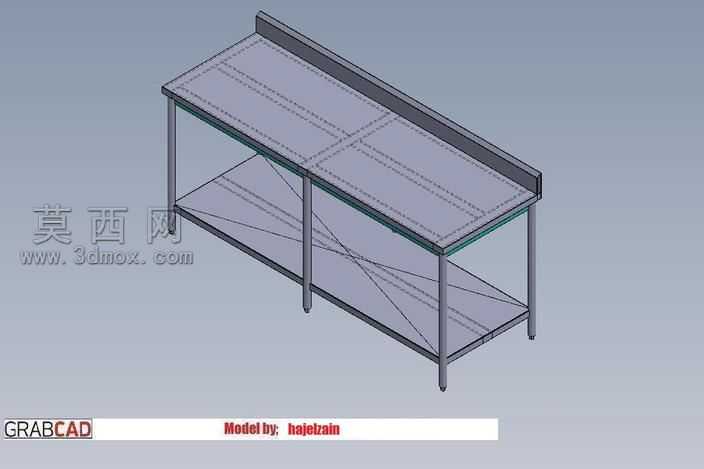

本作品为商用场景使用的不锈钢双层操作工作台三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循不锈钢商用家具的实际生产工艺逻辑，所有结构尺寸均参考行业通用标准设定，可直接对接生产下料环节。模型整体为长条形落地式结构，上层为平整操作台面，台面后侧设置一体化挡水边结构，可有效防止操作过程中液体、物料从台面后侧滑落，适配后厨操作、车间工件分拣、实验室样品处理等多场景使用需求。台面下方设置四根等径圆形不锈钢支撑立柱，立柱与台面、下层置物层之间均采用焊接连接结构建模，还原实际生产中的满焊打磨工艺，保证整体结构的承重稳定性。下层为同尺寸不锈钢置物层，置物层框架内设置交叉斜拉加强筋结构，通过三角形稳定原理提升下层置物层的承重能力，避免放置重物时出现层板变形、框架晃动的问题。支撑立柱底部设置可调式脚杯结构，建模时保留了脚杯的螺纹调节细节，可通过旋转脚杯调整工作台整体高度，适配不平整地面的安装使用需求，保证工作台始终处于水平稳定状态。材质渲染方面，整体模型赋予哑光拉丝不锈钢材质，还原商用不锈钢家具的真实表面质感，挡水边、支撑立柱、置物层的边缘均做了圆角钝化处理建模，避免实际使用中尖锐边角造成磕碰划伤。建模过程中对所有钣金件的折弯系数、焊接收缩余量做了参数化预留，台面与置物层的板材厚度、立柱的管壁厚度均按照实际商用产品的承重要求设定，整体结构无冗余设计，在保证结构强度的前提下尽可能控制材料成本，兼顾实用性与经济性。模型所有零部件均做了装配约束，可实现整体结构的干涉检查，也可单独拆分每个零部件导出工程图用于生产加工，结构设计充分考虑了日常使用中的清洁需求，所有拼接位置均做了圆弧过渡处理，无卫生死角，适配食品加工、洁净车间等对卫生要求较高的使用场景。
