钢结构悬臂吊构件有限元仿真模型

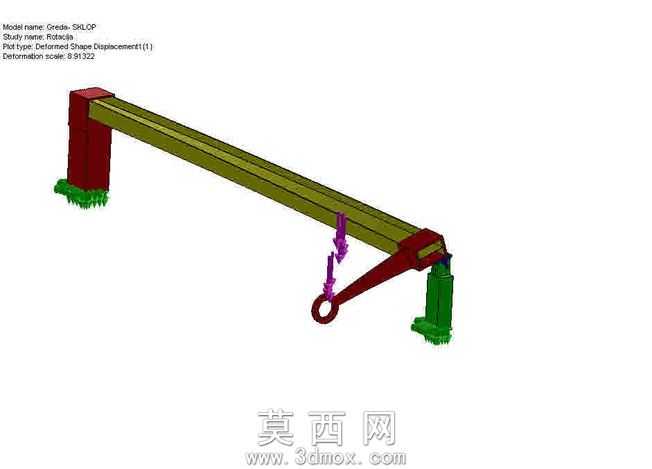

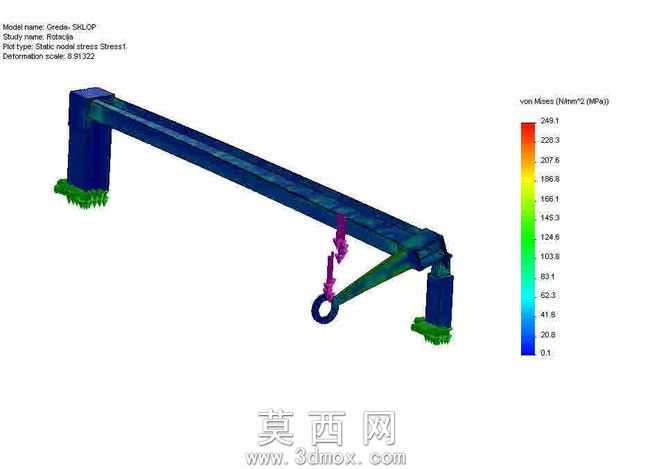

本模型为钢结构悬臂吊构件的有限元仿真三维模型，建模阶段基于钢结构焊接型材的实际加工工艺搭建整体构型，首先依据悬臂吊的实际受力工况确定各部件的尺寸比例，分别构建立柱、主梁、端部吊具连接结构、底部支撑基座等独立零件，建模过程中严格还原焊接H型钢的截面特征，对焊缝位置做等效简化处理，既保证仿真计算的效率，又不丢失结构受力的关键特征。材质配置阶段，针对不同部件的材料属性分别赋值，立柱与主梁采用常用建筑结构钢材质参数，匹配实际工程中Q235钢的弹性模量、泊松比、屈服强度等物理参数，底部固定基座的约束端设置为完全固定约束，模拟实际安装时的地脚锚固效果，吊点位置施加对应额定载荷的竖向作用力，还原实际吊装作业时的受力状态。渲染阶段采用差异化配色区分不同部件，固定约束端采用绿色标识，主体钢结构采用橄榄绿金属质感材质，端部受力连接构件采用红色标识，受力加载点采用紫色标识，让仿真结果的展示更加直观清晰。结构设计上重点考量悬臂梁的弯矩传递路径，从立柱支撑端到吊点加载端的截面变化做了平顺过渡，避免应力集中问题，同时针对焊接位置的应力集中区域做了局部网格加密处理，保证有限元计算的精度。设计思路围绕解决焊接钢结构悬臂构件的螺旋变形问题展开，通过仿真模拟获取构件在额定载荷下的变形云图、应力分布数据，验证结构的刚度与强度是否满足工程使用要求，为实际钢结构构件的选型、焊接工艺优化提供数据支撑，模型完整还原了有限元分析的前处理设置逻辑，可直接用于同类型钢结构吊装构件的仿真参考，帮助设计人员快速调整结构参数，优化构件截面尺寸，在保证结构安全的前提下降低材料用量，提升钢结构构件的设计合理性与经济性。
