车载升降式电源窗口传动结构设计

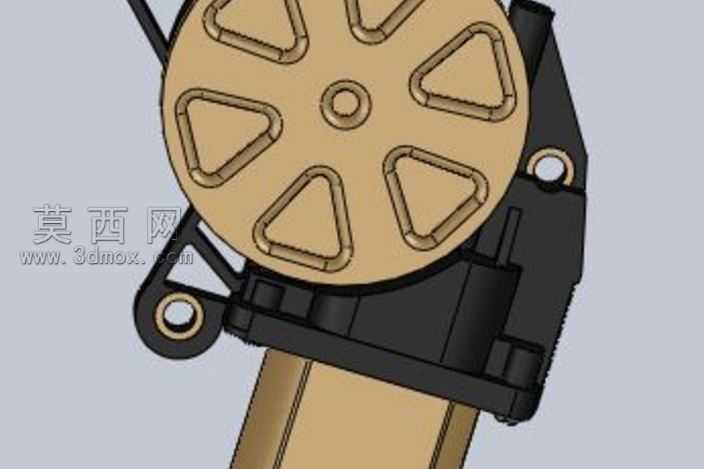

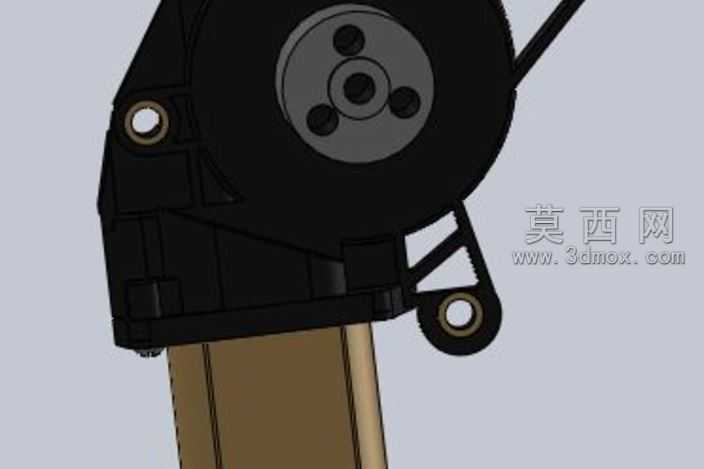

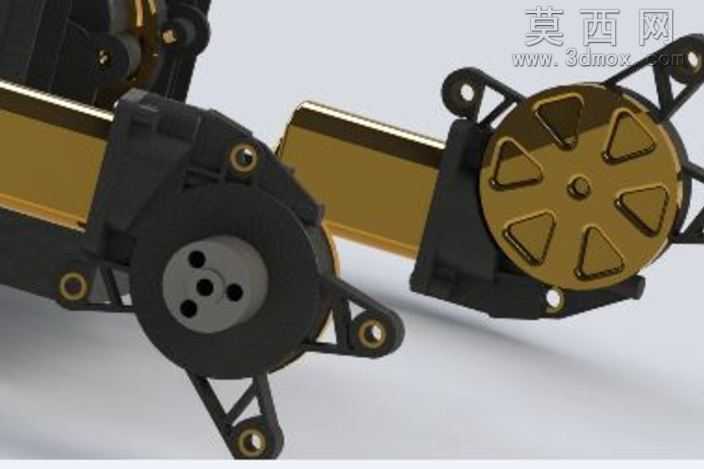

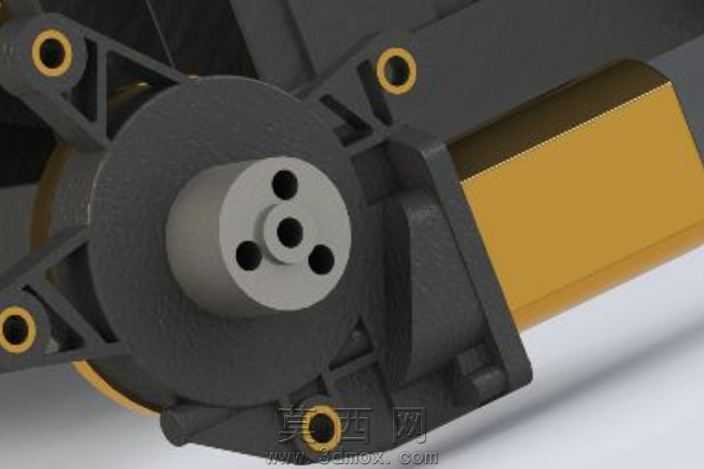

本作品采用SolidWorks完成全参数化三维建模，整体围绕车载场景下可收放式电源窗口的功能需求展开设计，核心集成了带轮传动、铰接支撑、定位限位的复合机械结构。建模阶段先完成核心传动轮系的参数绘制，对带轮的轮槽弧度、中心安装孔的同轴度、端面固定孔的排布位置做了精确约束，确保带轮与传动皮带的配合间隙符合传动精度要求，避免运行过程中出现皮带打滑、偏移的问题。针对支撑臂结构，建模时对铰接孔的位置、臂身的加强筋结构做了优化设计，既保证支撑臂带动电源窗口升降过程中的运动轨迹顺畅无卡滞，又通过筋位结构提升臂身的抗形变能力，降低长期往复运动后的结构疲劳风险。材质渲染阶段，对主体外壳部件赋予哑光黑色工程塑料材质，调整材质的粗糙度参数还原注塑件的细腻哑光质感，对金属铰接衬套、传动轮端面赋予金属材质，通过调整金属反射率、高光参数还原机加工金属件的光泽质感，对升降滑杆部分赋予棕褐色金属喷涂材质，区分不同部件的材质属性，让整体模型的视觉层次清晰，各部件的材质区分明确。结构设计上采用带轮传动搭配铰接摆臂的组合方案，通过带轮的转动带动摆臂绕铰接点做定角度摆动，进而带动下方的电源窗口实现伸出与收回的动作，在摆臂的运动极限位置设计了对应的限位结构，避免运动超程造成部件碰撞损坏，同时在铰接位置设计了衬套安装位，可通过加装耐磨衬套降低铰接位置的磨损量，提升整体结构的使用寿命。设计过程中对各运动部件做了全局干涉检查，反复调整摆臂长度、带轮直径、铰接点位置的参数，确保整个升降运动过程中各部件之间无硬干涉，运动轨迹顺滑无卡顿，整体结构紧凑，可适配车载内饰的狭小安装空间，兼顾功能实用性与结构可靠性。
