搅拌机用扭曲螺旋搅拌构件结构设计

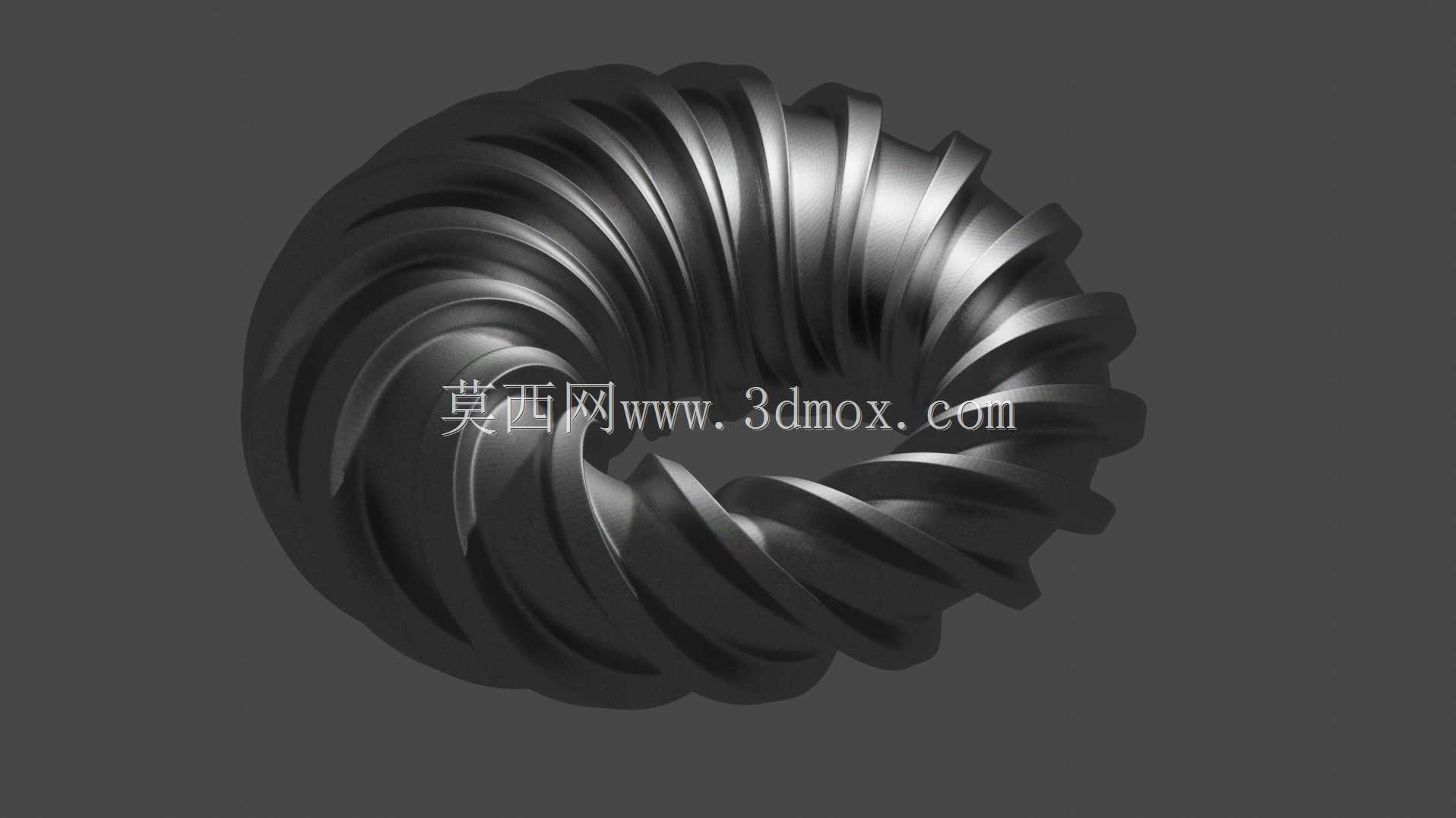

　　该环形扭曲螺旋构件主要适配中小型搅拌设备的腔体内部安装，作为搅拌作业的核心执行部件使用，常见于食品浆料混合、化工粉体均化、建材涂料搅拌等工况场景，区别于常规平直桨叶的搅拌结构，其连续扭曲的环形曲面可以在转动过程中形成多维度的流体扰动路径，避免搅拌腔体内出现物料分层、局部沉积的死角。从实际安装边界来看，该构件采用中心同轴安装方式，整体外轮廓为闭合环形，无外伸的尖锐桨叶结构，安装时需要匹配搅拌腔体的内径预留3-5mm的径向间隙，轴向安装位置需根据腔体的物料填充高度调整，通常设置在腔体有效容积的中下部区域，确保转动过程中可以带动上下层物料形成循环流场。设计过程中优先考虑了曲面的连续过渡特性，所有扭曲棱边均做了圆角钝化处理，

　　一方面减少转动过程中的流体阻力，降低驱动端的扭矩负载，另一方面避免尖锐棱边对纤维类、高粘度物料造成过度剪切，破坏物料本身的组分特性。不同于传统分体式桨叶需要多件拼接安装的结构，该构件为一体化连续曲面结构，整体刚性更好，在高转速搅拌工况下不会出现桨叶松动、形变的问题，曲面的扭曲角度经过反复迭代调整，每一段螺旋面的升程沿环形周向均匀变化，转动时可以同时产生径向推流与轴向升流的复合流场，对于高粘度、易团聚的物料，能够在较短的搅拌周期内实现物料的均匀混合，减少搅拌作业的能耗。从结构细节来看，构件的壁厚沿曲面走向均匀一致，既保证了整体结构强度，又控制了构件自身重量，降低搅拌轴的径向负载，延长驱动端轴承的使用寿命；

　　曲面的扭曲走向完全遵循流体运动的轨迹设计，转动时物料会沿螺旋曲面平滑流动，不会在构件表面形成物料粘附堆积，减少作业后的清理工作量。在实际选型适配时，需要根据搅拌腔体的容积、物料粘度、驱动电机的额定扭矩匹配对应尺寸的构件，对于粘度超过10000cP的高粘度物料，可适当降低安装高度，配合低速大扭矩驱动单元使用，确保搅拌扭矩足够带动整体流场运动；对于低粘度的流体类物料，可适当提高安装高度，配合较高转速实现快速均混。该结构的设计初衷是解决常规搅拌桨叶在环形腔体内搅拌覆盖范围不足的问题，闭合环形的结构可以覆盖整个腔体的径向截面，不存在搅拌盲区，连续扭曲的曲面可以持续对物料进行剪切、翻转、推流，相比同直径的平直桨叶，混合效率可以提升40%以上，

　　同时运行过程中的流体噪音更低，适合对作业噪音有要求的生产场景。构件的安装接口采用标准的轴孔配合设计，可匹配常规搅拌设备的输出轴尺寸，安装时通过键槽与锁紧螺母固定，拆装维护便捷，不需要额外定制连接配件，能够直接替换原有同规格的常规搅拌桨叶，对现有设备的改造适配成本较低。在结构强度校核阶段，针对不同转速下的离心力、流体冲击载荷做了有限元分析，确保构件在额定最高转速下的形变量控制在0.1mm以内，不会与搅拌腔体内壁发生刮擦，长期运行不会出现疲劳形变、焊缝开裂等问题，适合长时间连续作业的生产工况。
