中柱式弧形旋转金属楼梯结构设计

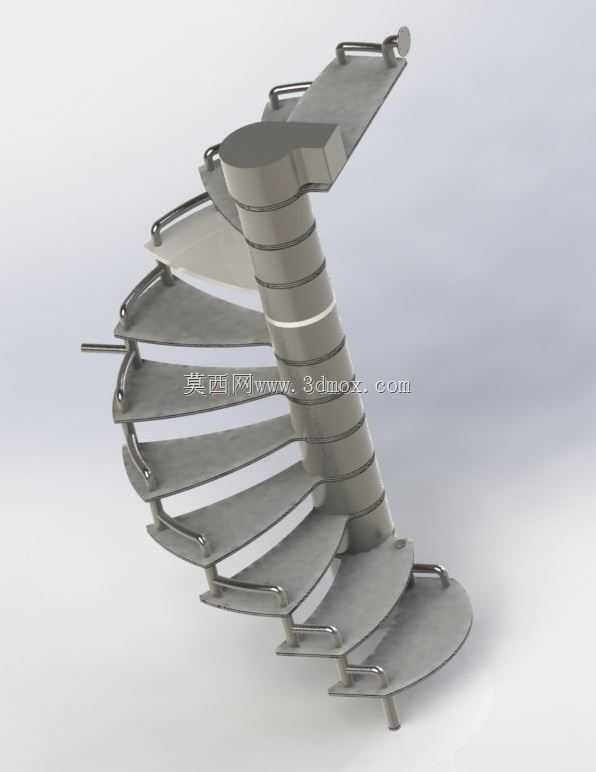

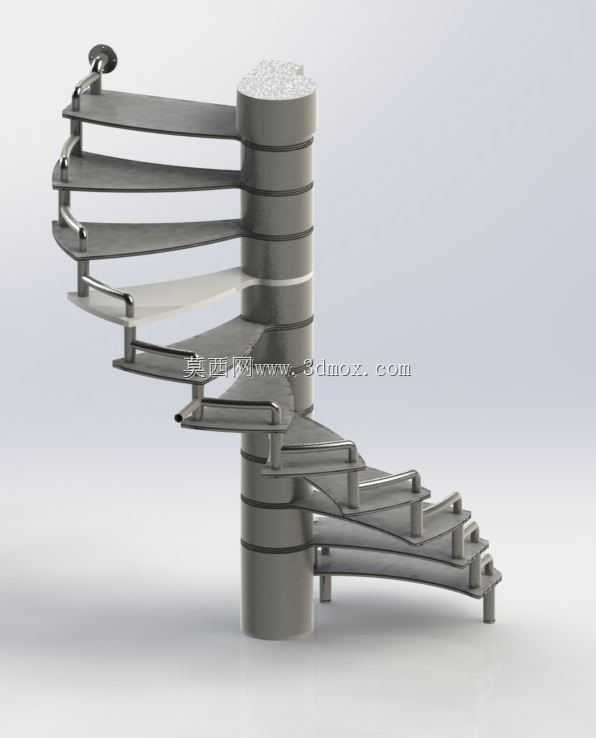

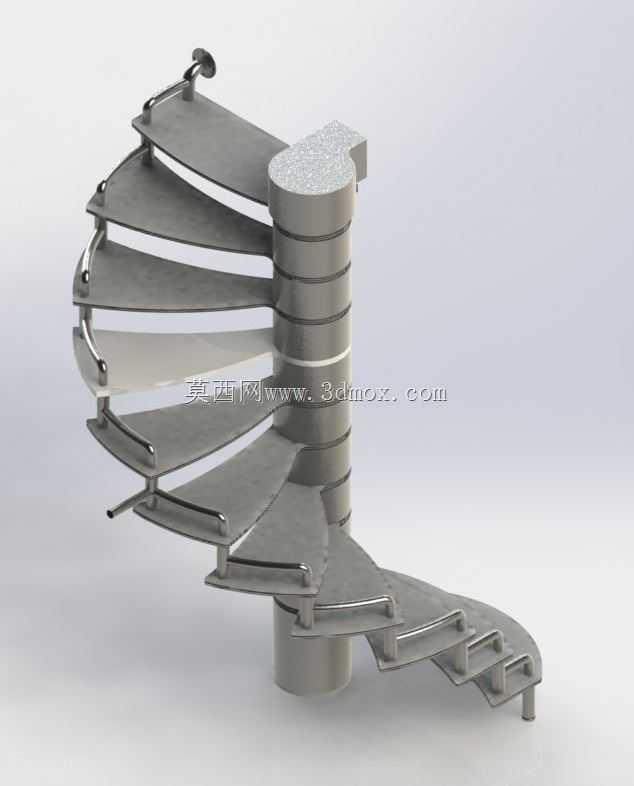

　　这款中柱承托式弧形旋转楼梯，核心应用场景覆盖小型复式住宅、loft空间、商业门店夹层以及工业设备操作平台的垂直交通接驳，尤其适配预留安装空间局促、无法布置直跑楼梯或双跑楼梯的狭小竖向洞口，相比常规直跑梯可节省近六成的平面占用面积，在垂直动线规划中具备极强的空间适配性。从结构受力逻辑来看，整套楼梯以中心圆柱作为核心承重构件，所有踏步构件均采用单侧悬挑固定方式与中柱连接，踏步外侧通过弧形金属扶手串联形成整体受力体系，无需额外设置侧边承重梁，既简化了现场安装的构件对接流程，也最大化释放了踏步下方的可用空间，不会对下层空间的通行或置物造成遮挡。设计阶段优先考虑了踏步的受力均匀性，每块扇形踏步的悬挑端做了局部加厚处理，

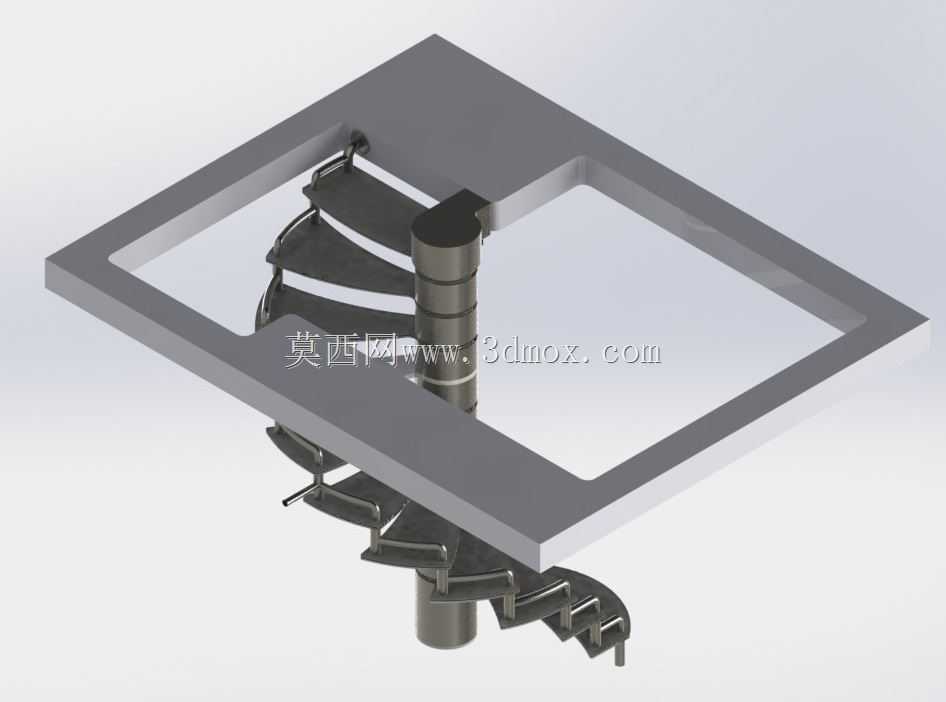

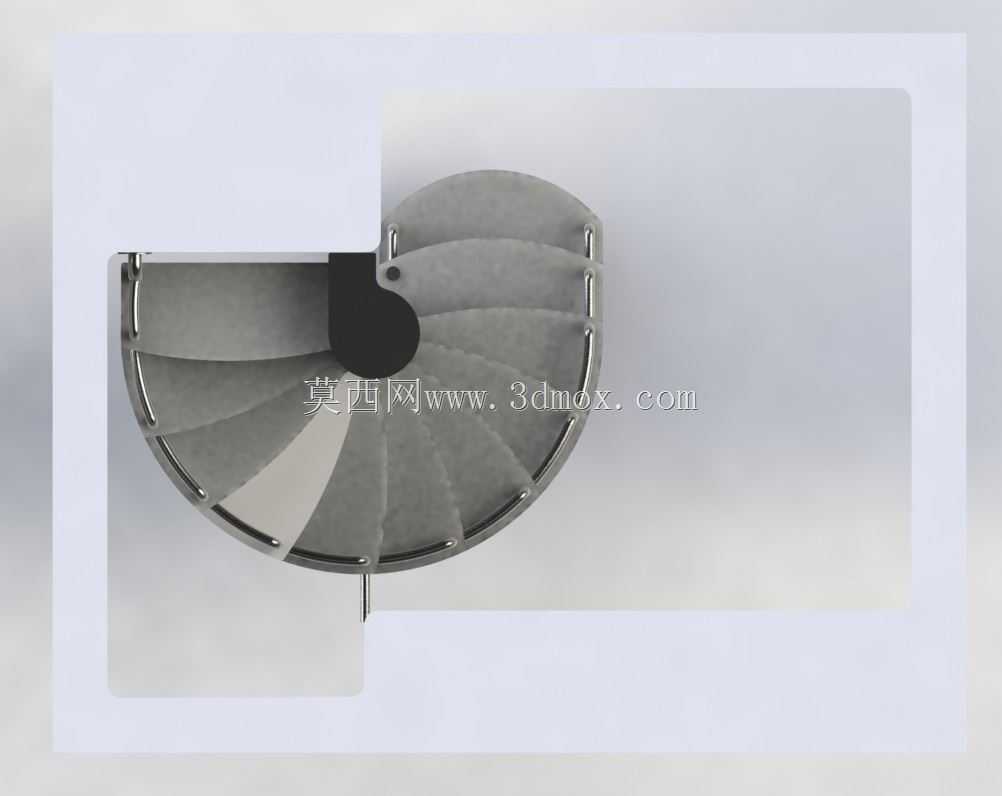

　　靠近中柱的固定端设置了嵌入式连接卡槽，安装时可直接卡入中柱预设的环形定位槽内，配合侧面的紧固螺栓完成锁固，无需现场焊接作业，降低安装过程中的施工精度要求。扶手部分采用连续弯制成型的金属圆管，通过竖向支撑立杆与每块踏步的外边缘固定，立杆与踏步的连接点设置在踏步受力筋的延伸位置，避免人员扶靠时踏步外端出现形变，同时连续的扶手曲面完全匹配踏步的旋转弧度，人员上下通行时手部可顺畅滑移无卡顿，符合人体工程学的扶靠轨迹要求。从安装边界来看，整套楼梯的平面投影为类圆形，中柱底部需要固定在地面结构层上，固定端的预埋钢板尺寸需匹配中柱的底座法兰，顶部中柱可直接抵接上层楼板的底面，无需额外做顶部吊装固定，适配的层高范围可通过增减踏步数量灵活调整，

　　每块踏步的旋转角度固定，整体旋转上升的轨迹不会出现曲率突变，避免上下通行时出现步幅忽大忽小的问题。踏步表面做了防滑纹理处理，边缘设置了凸起的挡边，避免行走时脚部侧滑，最下端的踏步做了渐变收窄处理，与地面的衔接过渡自然，不会出现突兀的高差。在结构校核阶段，每块悬挑踏步的承重冗余按照常规民用建筑楼梯的荷载标准做了预留，可满足日常人员通行以及小型物件搬运的承重需求，中柱的壁厚选型兼顾了承重强度与整体自重，不会对地面造成过大的集中荷载，无需额外对安装位置的地面做结构加固。整套构件的拆分逻辑充分考虑了运输便利性，中柱可拆分为多段带连接法兰的短柱，踏步、扶手立杆、扶手管均可拆分单独包装，现场安装时按照编号依次拼接即可，

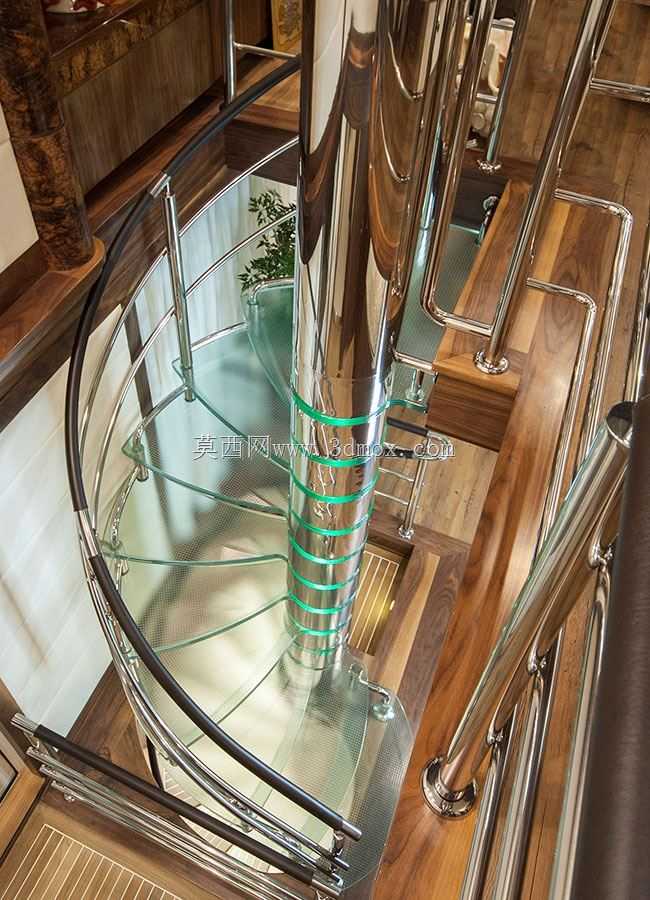

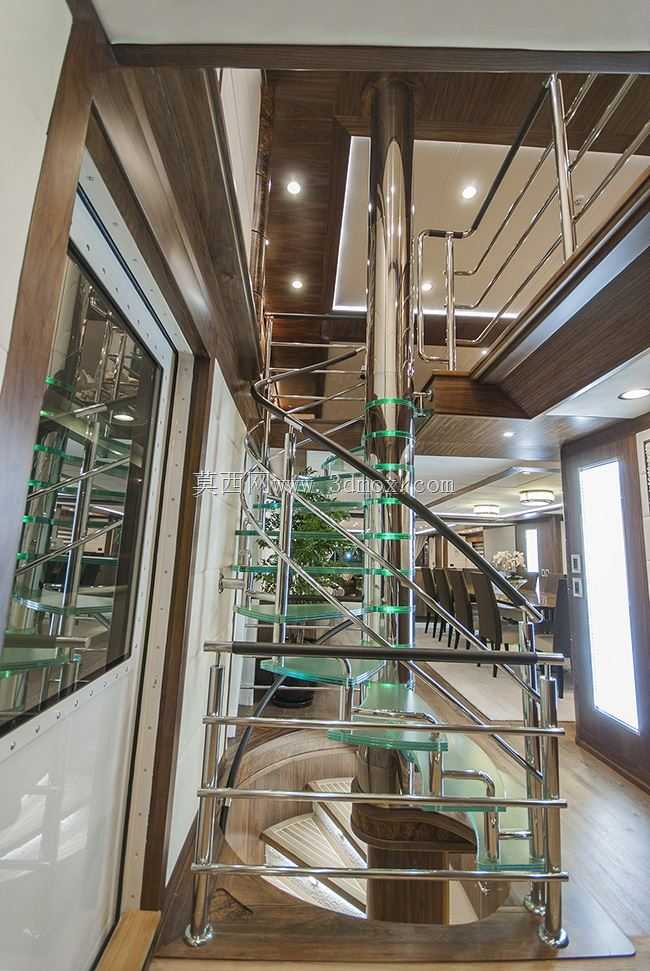

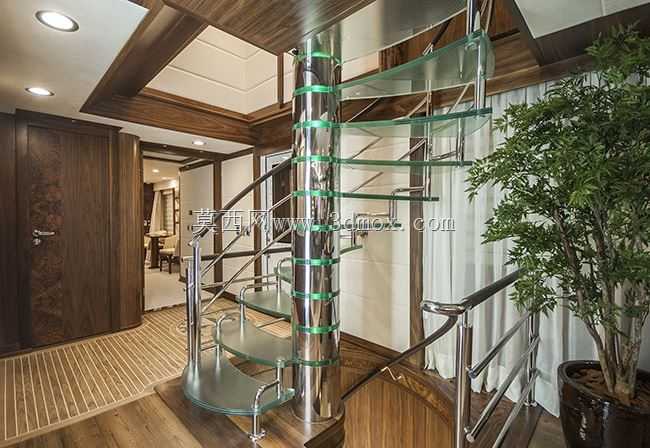

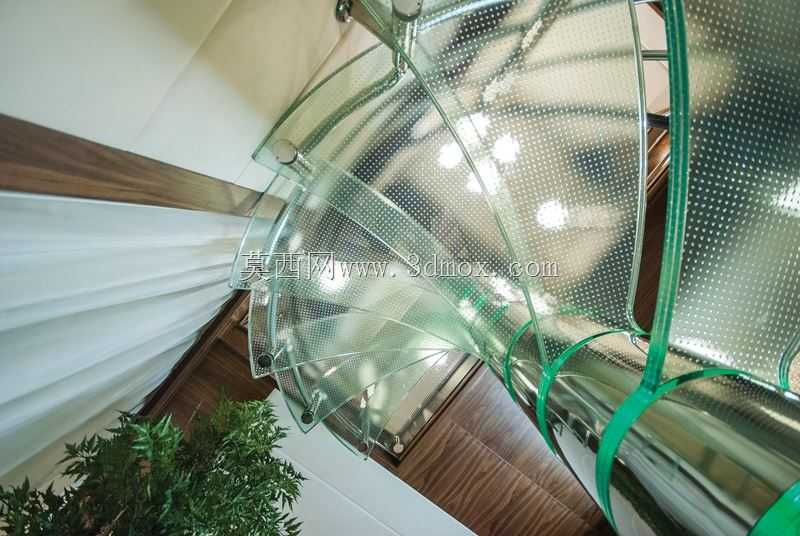

　　所有连接节点均做了隐藏式处理，安装完成后外表面无裸露的螺栓头或焊接疤痕，整体外观简洁流畅。针对不同的安装场景，踏步的材质可适配金属板材、实木板材或者石材面板，核心的中柱与连接结构无需做调整，仅需更换踏步的面板固定件即可完成适配，具备较强的场景拓展性。在实际使用过程中，这种中柱旋转梯的通行宽度随踏步位置变化，靠近中柱一侧的踏步宽度较窄，外侧通行宽度充足，日常单人通行完全顺畅，也可满足小型家具的竖向搬运需求。
