五角星造型彩色自行车脚踏板三维设计

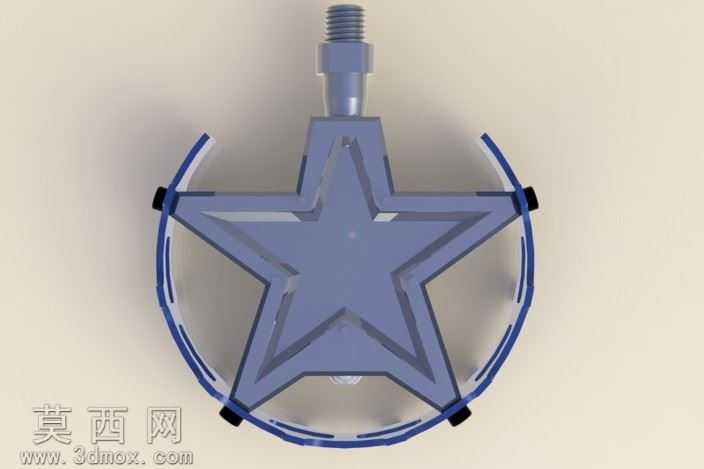

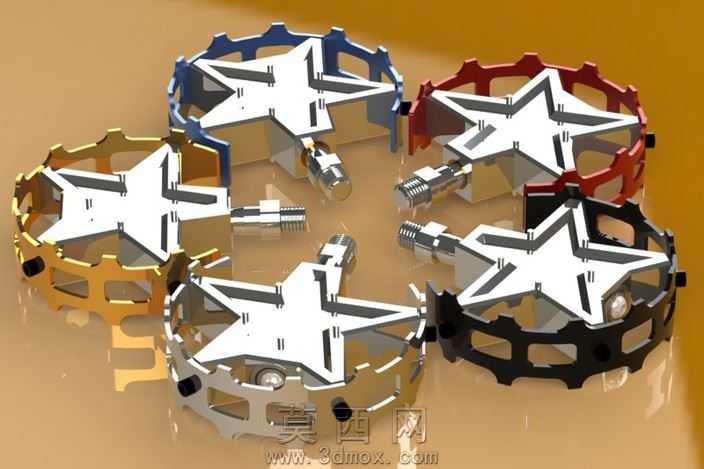

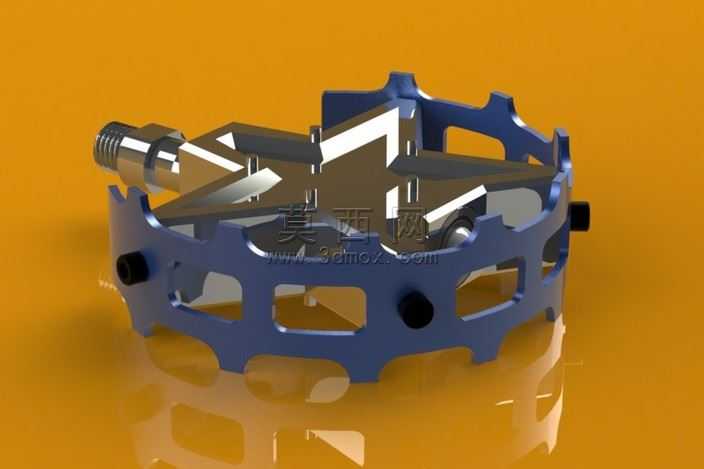

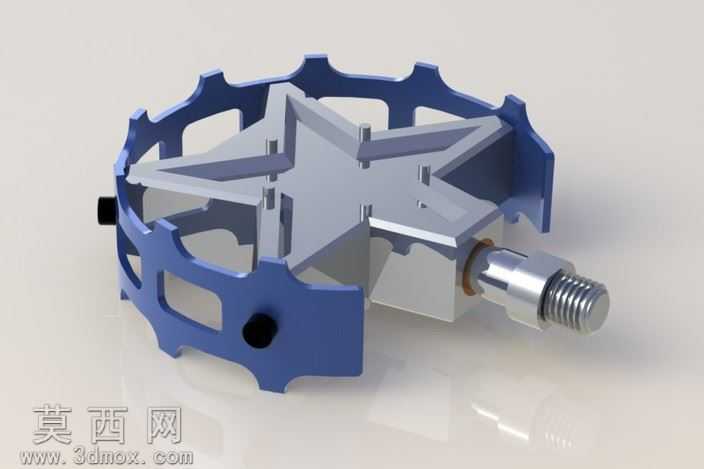

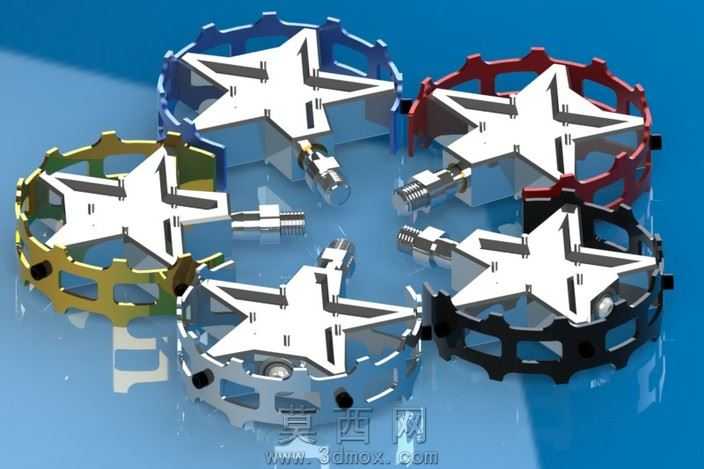

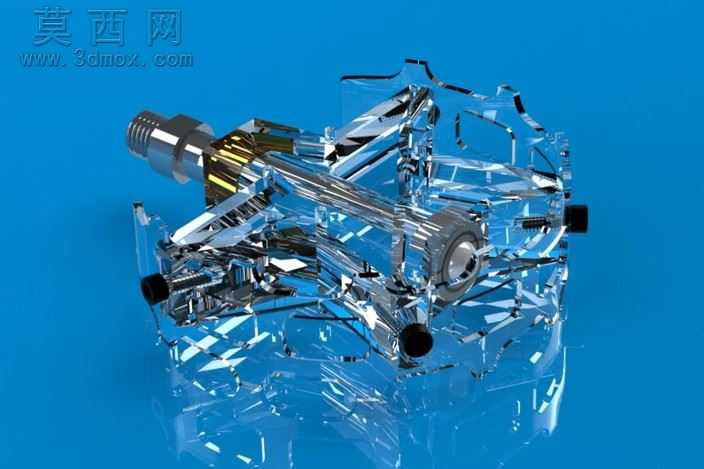

本作品为创意造型自行车脚踏板的三维设计成果，建模阶段以SolidWorks为核心工具，先完成脚踏核心转轴结构的参数化搭建，精准还原脚踏与自行车曲柄连接的螺纹轴段、轴承卡位的尺寸公差，确保转轴部分可实现顺畅的转动配合，满足骑行过程中脚踏持续旋转的功能需求。在主体造型设计上，打破传统自行车脚踏的平板式常规结构，采用五角星作为核心视觉元素，将踩踏受力面设计为五角星轮廓，同时在五角星外围搭配带防滑齿的环形边框，边框上均匀分布凸起的防滑钉结构，既保证造型的视觉辨识度，又能在骑行过程中增大鞋底与脚踏的摩擦力，避免踩踏滑脱的问题。建模过程中对五角星的每个尖角做了圆角过渡处理，避免尖锐边角带来的磕碰安全隐患，同时对环形边框的防滑齿做了高度参数化调整，确保齿高既满足防滑需求又不会卡滞鞋底。材质与渲染阶段，针对不同配色版本分别赋予对应的材质属性：金属转轴部分采用抛光不锈钢材质，还原金属部件的冷冽光泽与反光质感；五角星踩踏面采用哑光银白金属材质，模拟铝合金轻量化部件的磨砂质感；外围环形边框分别制作了蓝、红、金、黑、银五种配色版本，对应不同的表面处理工艺，蓝色与红色版本采用亮面烤漆材质，呈现饱满的色彩光泽，金色版本采用电镀仿金材质，凸显精致质感，黑色版本采用哑光硬质氧化材质，突出耐磨耐用的属性，银色版本采用喷砂金属材质，适配简约风格的整车搭配。渲染时采用暖调纯色背景，搭配柔和的侧上方主光源与底部补光，清晰呈现不同配色脚踏的材质差异与结构细节，同时将多色版本错落排布，直观展示同一款造型的多配色方案。结构设计上充分考虑自行车脚踏的实际使用场景，在脚踏内部预留了轴承安装位与密封结构空间，可避免骑行过程中泥水进入转轴内部影响转动顺畅度，五角星踩踏面的受力筋结构从中心转轴处向外延伸至每个尖角与环形边框的连接位置，保证踩踏时的结构强度，避免受力过大出现形变断裂的问题。整体设计兼顾创意造型与实用功能，既满足个性化骑行爱好者对外观辨识度的需求，又符合自行车脚踏的实际使用性能要求，可直接用于个性化改装配件的开模生产参考。
