JCB挖掘装载机梯形铲斗三维设计

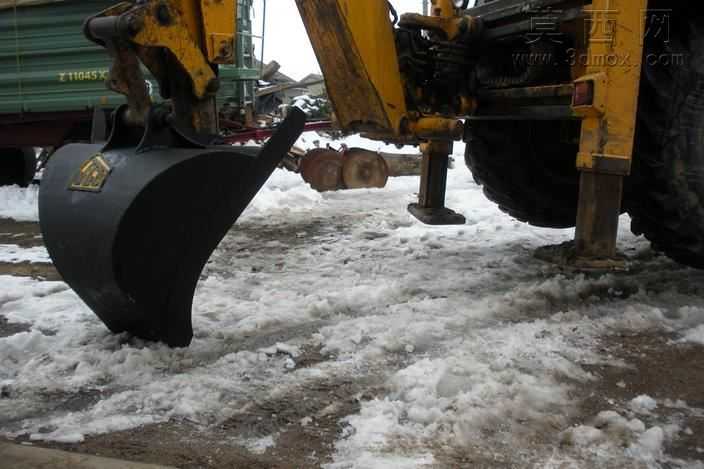

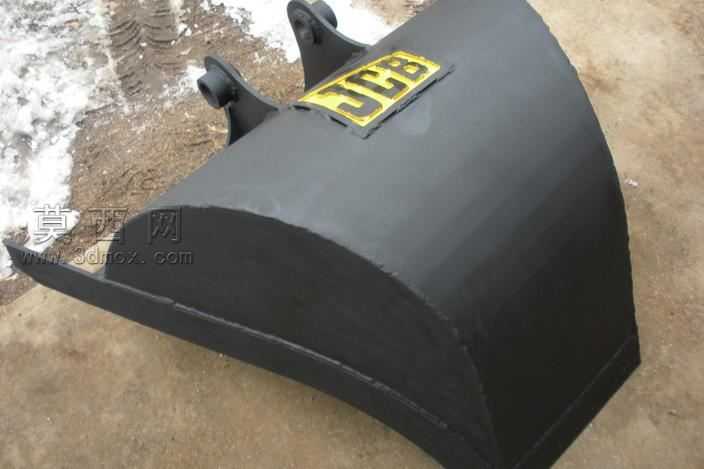

本模型为适配JCB 3CX挖掘装载机设计的梯形挖掘铲斗，建模过程严格参照实机装配尺寸开展，首先通过三维草绘勾勒铲斗的梯形轮廓基准，区分切削刃、斗背、侧刃板、铰接耳板的各部分截面线，确保斗体的梯形收窄角度符合窄槽开挖、冻土破碎作业的工况需求。建模阶段采用实体拉伸与曲面缝合结合的方式构建斗体主体结构，对切削刃部位做加厚处理，还原实斗上的耐磨合金衬板结构，侧刃板与斗背的过渡位置做圆弧倒角处理，避免应力集中的同时还原真实焊接过渡形态。铰接耳板部分严格匹配JCB 3CX斗杆的安装孔位间距，孔位处做同轴度约束，还原销轴安装的衬套结构，确保模型可直接用于装配干涉校验。材质渲染阶段，斗体主体采用高强度耐磨钢材质，调整金属粗糙度参数还原使用后的磨损质感，切削刃部位做深色耐磨涂层的材质区分，铰接耳板位置还原防锈漆与黄油沾染的使用痕迹，整体渲染效果贴合雪地冻土作业场景下的实机状态。结构设计上，该梯形铲斗收窄的斗型可有效降低窄位作业时的侧壁阻力，加厚的斗唇结构可应对冻土、硬土开挖的冲击载荷，斗背的弧度设计优化了掘土过程中的物料流动轨迹，减少粘土挂斗的问题。建模过程中对各焊接连接部位做了细节还原，包括斗体加强筋的排布、侧刃的螺栓固定结构，所有结构尺寸均经过装配校验，可直接用于工程演示、作业仿真、属具改装参考等场景，完整还原了该款梯形铲斗的真实结构与作业适配特性。
