国际象棋车形棋子立体造型设计

　　这款车形棋子的造型设计，最初是从精密五轴加工的工艺展示需求出发做的结构推演，整个造型没有做刻意的艺术化夸张，每一处曲面和棱边都对应实际加工环节的走刀逻辑，能直接作为CNC加工实训的教学演示件使用。从实际应用场景来看，它既可以作为高端国际象棋套装的配套棋子，也能单独作为工艺摆件放置在工业设计展厅、机加工车间的展示区，用来直观展示多轴联动加工的曲面成型能力，部分文创定制场景中，还可以在底部预留嵌装铭牌的位置，作为机加工行业的纪念礼品使用。

　　从功能特性上看，作为棋子使用时，整体重心做了下沉处理，底部接触平面做了0.2mm的微凹平面处理，放置在棋盘上时不会出现打滑、侧倾的问题，即使棋盘表面有轻微的不平整，也能保证放置稳定性；作为工艺展示件时，上部的城砖纹理、中部的柱身曲面、下部的内凹造型，分别对应了平面铣削、曲面扫掠、型腔加工三种典型的CNC加工特征，能完整展示从粗加工到精加工的全流程走刀路径，实训教学中可以直接用这个模型编写刀路，验证加工参数的合理性。

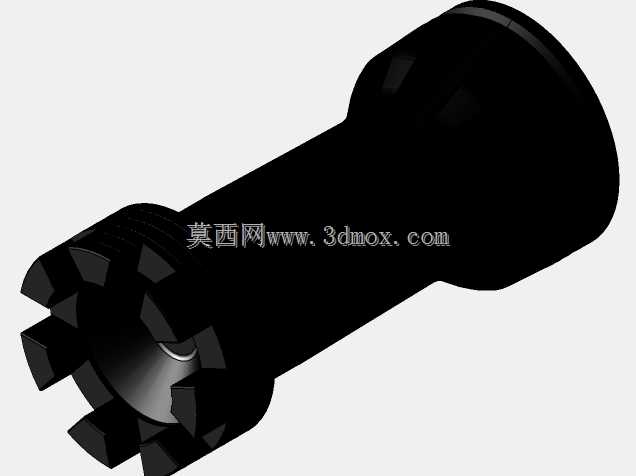

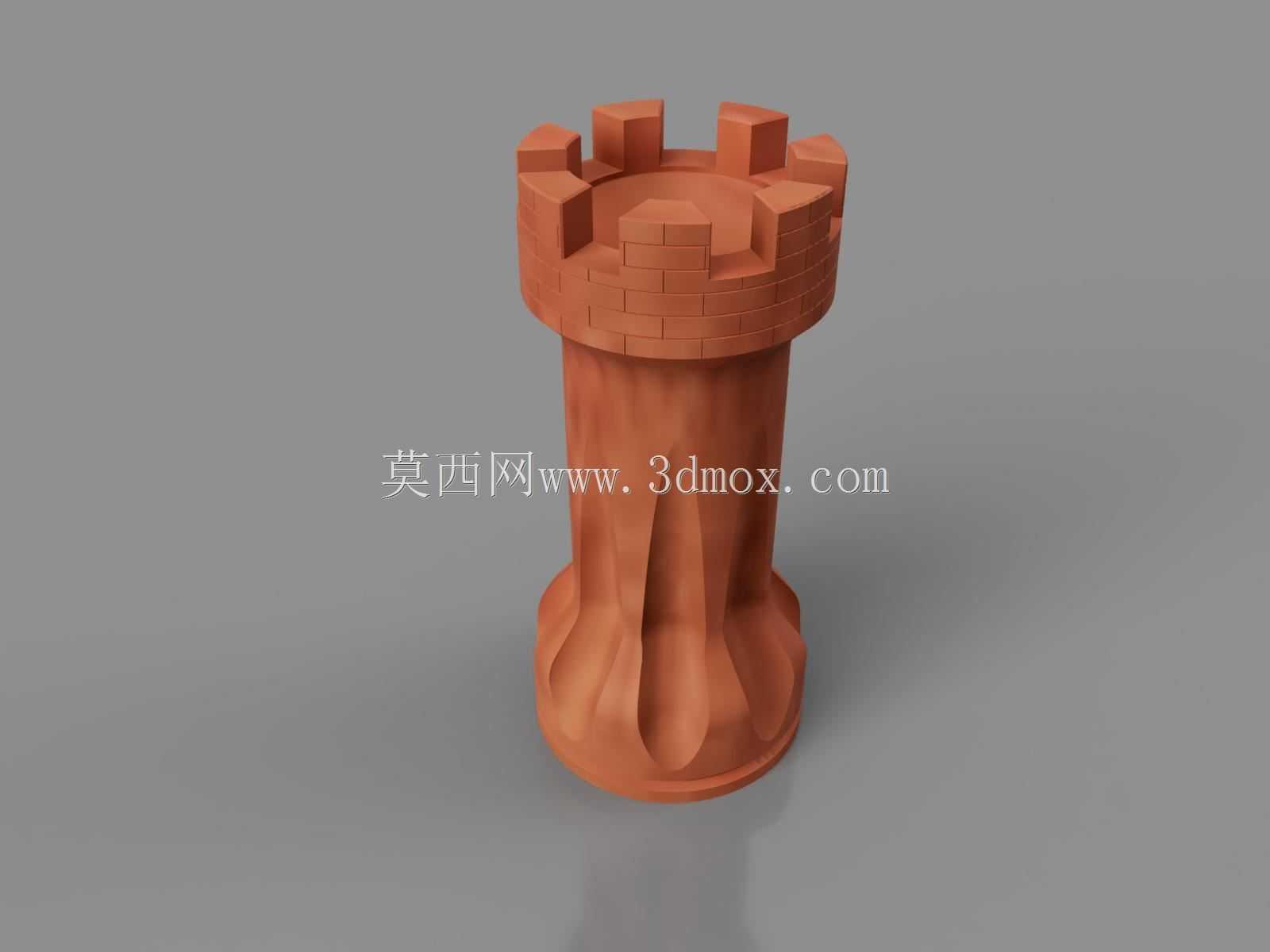

　　设计思路上没有采用传统国际象棋车棋子的光滑圆柱造型，而是把城垛的砖块纹理做了等比例的微缩，每一块砖的凸起高度控制在0.8mm，既保证了视觉上的砖缝层次感，又不会因为凸起过高导致加工时出现断刀风险，砖缝的圆角做了R0.3的过渡处理，避免精加工时刀具在锐角位置出现振纹。中部柱身没有做完全光滑的圆柱面，而是做了三道均匀分布的内凹曲面，曲面的曲率半径从上部到下部逐渐过渡，既提升了手持时的摩擦力，又让整个造型不会因为过于规整显得呆板，下部的花瓣状扩口结构，一方面是为了降低整体重心，让棋子放置更稳，另一方面这个曲面是典型的五轴联动加工特征，能直观展示3+2轴定位加工与五轴联动加工的效果差异。

　　外形尺寸与安装边界方面，整体高度控制在85mm，上部城垛部分的最大直径是42mm，下部底座的最大直径是48mm，底座的接触环面宽度是3mm，这个尺寸既符合国际象棋比赛对棋子尺寸的规范要求，也适配常规的棋盘格子尺寸，放置在55mm见方的标准棋盘格内不会出现超出边界的问题。如果作为加工实训件使用，装夹位置可以选择在底座下端面，预留5mm的工艺夹头，加工完成后切除夹头再做端面精铣，就能保证整个造型的完整性，不需要做额外的二次装夹找正。整个造型的所有曲面都做了G2连续处理，没有出现曲率突变的位置，不管是用五轴机床做金属加工，还是用FDM工艺做3D打印，都不会出现分层断层或者曲面褶皱的问题，城砖部分的纹理做了均匀的阵列排布，相邻砖块的错位距离是标准砖长的二分之一，还原真实城墙的砌筑逻辑，不会出现纹理错位的违和感。柱身的内凹曲面深度控制在3mm，既保证了手持时的触感辨识度，又不会因为凹深过大导致壁厚不足，整个实体的最小壁厚保持在6mm以上，不管是用铝合金、铜材做金属加工，还是用树脂、PLA做3D打印，都不会出现加工变形或者结构强度不足的问题。底座下端面做了0.1mm的平面度公差要求，放置在平整表面时的晃动量控制在0.05mm以内，完全满足棋子使用时的稳定性要求，也能作为加工件平面度检测的验证基准。
