工程车辆封闭式驾驶操作舱结构设计

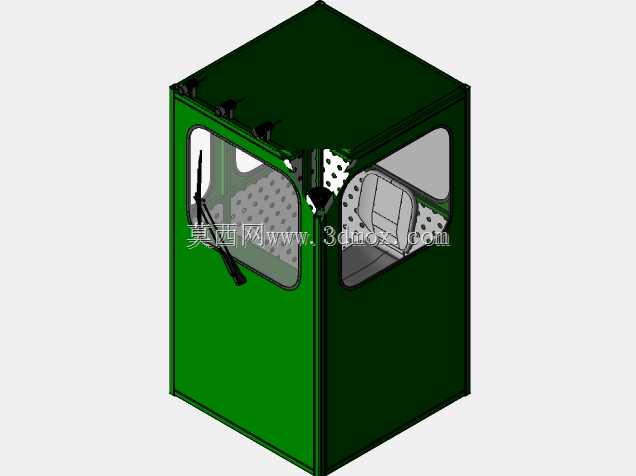

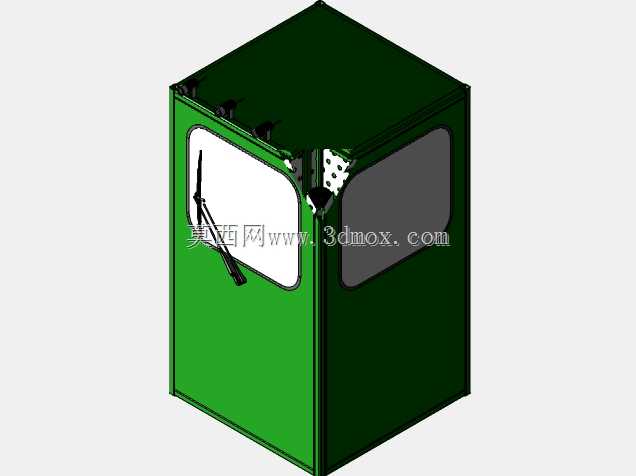

　　这款封闭式操作舱结构，主要适配中小型轮式工程机械、场内作业专用车辆的驾乘防护需求，在露天采石场、仓储物流园区、市政道路养护、农田基建作业等场景下，能为操作人员隔绝作业环境中的扬尘、飞溅碎屑、突发降雨以及低温寒风的侵扰，相比开放式操作位，可大幅降低恶劣工况下的操作疲劳度，同时提升作业过程的安全冗余。从结构设计逻辑来看，整个舱体采用框架加蒙皮的承载思路，外部钣金蒙皮做了折边压型处理，既能够提升薄壁壳体的抗形变能力，避免车辆行驶过程中因持续振动产生的结构共振异响，也能减少外露的拼接焊缝，降低后期舱体锈蚀的概率。舱体正面设置了大尺寸主视窗，视窗边缘采用内嵌式橡胶密封条压装结构，不需要额外打密封胶即可实现可靠的防水防尘效果，

　　视窗表面预留了雨刮组件的安装转轴孔位，雨刮摆臂的摆动行程经过匹配校核，能够覆盖主视窗90%以上的有效观察区域，雨天作业时可快速刮除玻璃表面的雨水与泥点，保证操作人员前方视野清晰。舱体侧部设置了副观察窗，位置刚好对应操作人员坐姿状态下的侧方视线高度，不需要大幅侧身即可观察到车辆右侧的作业区域与障碍物，减少作业过程中的视觉盲区。舱体顶部做了微弧凸起造型，相比平顶结构更不容易积留雨水与落叶，同时顶部内侧预留了内饰层、照明灯具以及线路走线的空腔，不需要在舱体外壁额外开孔走明线，进一步提升了整体的密封性能。从安装边界来看，舱体底部采用整圈法兰边结构，法兰边上均匀分布了螺栓过孔，可直接与车辆底盘的安装基座通过螺栓组刚性连接，

　　法兰边与基座之间可加装橡胶减震垫，过滤底盘传递上来的发动机振动与路面颠簸，避免舱体内的操作部件因长期振动出现松动。舱体前部的门框区域做了双层钣金加强，铰链安装位预埋了加厚衬板，长期开关门不会出现门框变形、密封失效的问题。在功能细节上，舱体的视窗玻璃采用钢化安全玻璃材质，即便受到外力冲击碎裂也不会形成尖锐碎块划伤操作人员；舱体内部预留了操纵台、座椅、空调内机的安装点位，所有安装孔位的位置度公差控制在合理范围，后期装配不需要二次配钻打孔，可有效缩短整车的装配周期。设计过程中充分考虑了不同工况的适配性，整个舱体的外形轮廓没有突兀的外凸结构，在狭窄巷道、林间作业等空间受限的场景下通行时，不容易被周边的障碍物剐蹭掉漆或者造成结构变形；

　　舱体外部的涂装采用高附着力的工程机械专用漆，耐紫外线、耐油污，长期在户外暴晒也不容易出现褪色、起皮的问题。针对作业过程中的噪音问题，舱体的钣金蒙皮内侧预留了隔音棉粘贴位，装配隔音材料后，可有效隔绝外部作业噪音与发动机传递的噪音，将舱内噪音控制在合理区间，进一步改善操作人员的作业环境。舱体的边角位置全部做了圆弧过渡处理，没有尖锐的直角棱边，一方面可以降低钣金加工过程中的应力集中，提升结构强度，另一方面也能避免人员上下舱体时被棱角磕碰受伤。
