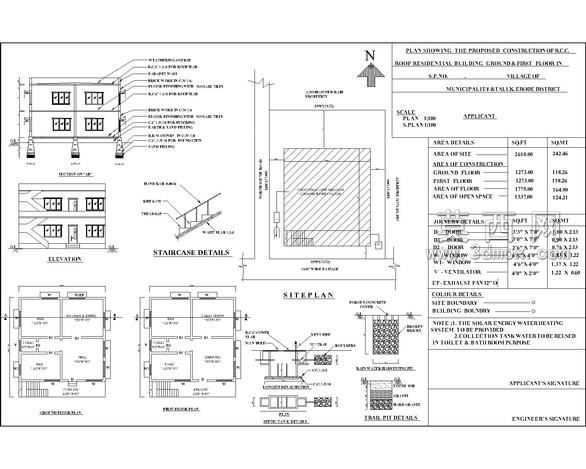

双层独栋家居住宅建筑施工设计图纸

本套家居住宅设计图纸依托AutoCAD2013平台完成全流程绘制，建模阶段严格遵循民用建筑设计规范，以1:1真实比例还原双层独栋住宅的完整建筑形态，所有墙体、门窗、楼梯、附属构件的尺寸均经过精准校准，确保各视图投影关系完全对应，平立剖图纸无错位、无尺寸矛盾。设计过程中首先梳理场地边界条件，在总平面图中明确建筑朝向、用地红线范围与周边场地的衔接关系，指北针标注清晰，为后续施工定位提供准确依据。立面设计采用简约实用的风格，规整排布外窗位置保证室内采光均匀，外墙材质分区明确，通过线条区分不同饰面的施工范围，同时标注了各立面的标高控制点，确保建筑竖向尺寸精准。平面布局阶段充分考量居住功能需求，分层梳理各功能区的动线关系，一层设置公共活动空间与配套功能区，二层规划私密居住空间，墙体厚度、门洞位置、开窗尺寸均结合日常使用习惯优化，避免空间浪费。楼梯构件单独绘制大样详图，明确踏步尺寸、栏杆构造、休息平台标高，细化节点连接方式，保障通行安全与施工可落地性。图纸附带完整的面积测算内容，分别标注地毯面积、堆积面积、打开空间等不同统计口径的数值，为造价核算、空间规划提供数据支撑。所有图纸图层分类清晰，线型区分明确，粗线绘制建筑外轮廓与承重结构，细线绘制尺寸标注与内部构造，文字标注统一采用规范字体，各类材料说明、施工要求标注位置合理，无重叠遮挡，既满足现场施工的读图需求，也可作为后续三维建模、效果图渲染的精准底图，整套图纸逻辑严谨，细节完整，覆盖从场地规划到节点构造的全维度设计内容，能够直接用于住宅建设的施工指导与方案沟通。
