五辐星形汽车轮毂三维结构设计

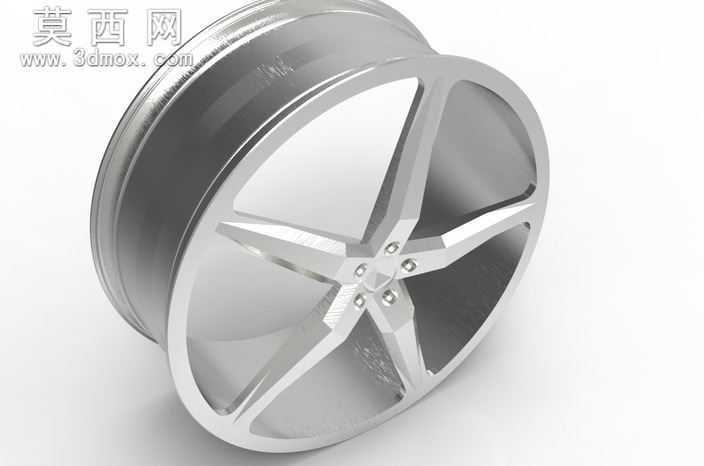

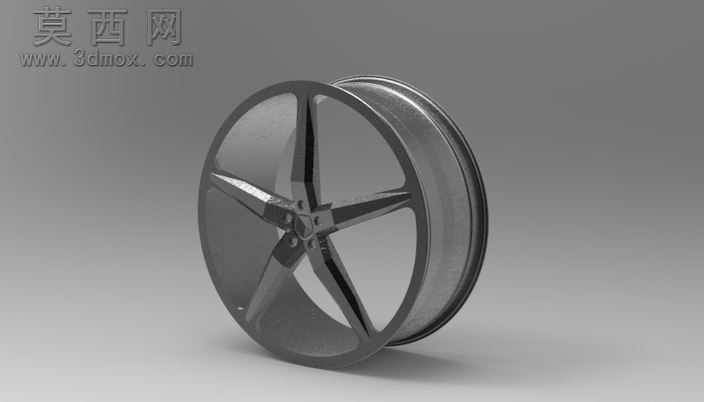

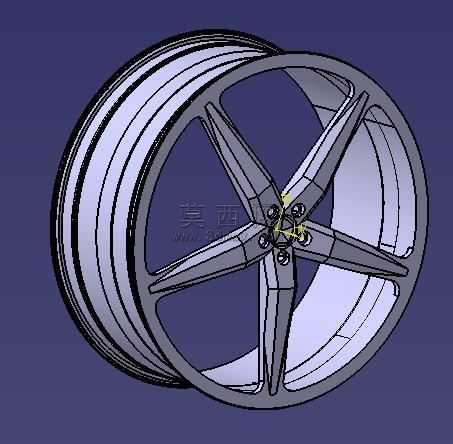

本作品为汽车轮毂的三维参数化设计成果，建模阶段依托三维设计软件完成全流程结构搭建，首先以回转特征构建轮毂的基础轮辋主体，严格遵循民用乘用车轮辋的标准轮廓参数，精准还原轮辋与轮胎配合的胎圈座、轮缘、槽底等核心结构的曲面弧度与尺寸比例，确保轮辋部分的结构符合实际装配的尺寸公差要求。辐条部分采用五辐星形对称布局设计，每根辐条从中心轮毂安装盘位置向外缘轮辋平滑延伸，辐条截面采用渐变式棱面造型，从中心端的宽厚结构逐步过渡到轮辋连接端的收窄形态，既通过对称结构保证轮毂转动时的动平衡性能，也通过棱面切角设计强化视觉上的运动质感。中心安装区域完整还原了螺栓孔的分布结构，按照乘用车常规的五孔安装布局设计，精准定位每个螺栓孔的中心距、孔径与沉台结构，同时预留了中心轴孔的装配位置，确保安装结构与实车装配逻辑完全匹配。建模过程中对所有过渡位置做了圆角顺滑处理，避免尖锐棱角带来的应力集中问题，辐条与轮辋、辐条与中心安装盘的连接位置均采用大圆角过渡，优化结构受力表现。材质渲染阶段为模型赋予了金属合金材质效果，模拟铝合金轮毂的哑光金属质感，通过光影调整突出辐条的棱面转折与轮辋的层次结构，清晰展现各部分的结构衔接关系。设计过程中兼顾了造型美观性与结构实用性，五辐对称结构既可以降低轮毂整体重量，实现轻量化设计目标，也能够为制动系统预留充足的散热空间，同时星形辐条的造型具备较强的视觉辨识度，符合改装轮毂的设计审美需求，整体模型结构完整，各部件的衔接逻辑清晰，可用于汽车配件结构展示、轮毂设计方案验证等场景。
