DIN94标准1毫米直径拆分针脚三维设计

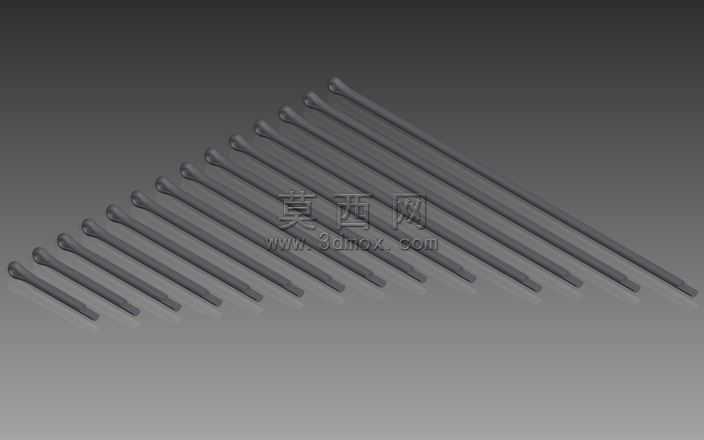

本套三维模型针对DIN94标准拆分针脚（科特针脚）进行参数化建模设计，公称直径统一设定为1毫米，覆盖6毫米至40毫米区间内的多规格长度尺寸，可满足不同场景下扩展五爪末端的连接装配需求。建模过程中首先依据DIN94标准的尺寸规范绘制针脚的截面轮廓，针对针脚头部的扩径定位结构、杆身的等径直段、末端的插接导向结构分别进行特征创建，通过拉伸、旋转、倒角等基础建模命令完成单根针脚的基础形态构建，确保每一处尺寸公差都符合标准件的设计要求，头部的圆弧过渡、杆身的表面光洁度特征都通过建模细节进行还原，避免出现尖锐棱角、尺寸偏差等不符合实际生产要求的问题。完成单根基准针脚的建模后，通过参数化驱动的方式调整杆身长度参数，快速生成不同长度规格的针脚模型，所有规格的针脚都保持头部结构、直径参数的一致性，仅调整杆身长度尺寸，保证同系列零件的结构通用性，方便后续装配调用。材质设定上针对五金针脚的实际应用场景，赋予模型哑光金属材质，调整材质的反光度、粗糙度参数模拟镀锌钢针的真实质感，渲染阶段采用柔和的侧方打光方案，清晰展现针脚的轮廓线条与结构细节，将不同长度的针脚按长度梯度有序排列展示，直观呈现全系列规格的尺寸差异。结构设计上充分考虑针脚作为接插件的使用特性，头部的膨大结构可实现装配时的轴向定位，避免针脚从安装孔中脱落，杆身的等径设计可保证与安装孔的配合精度，末端的微缩导向结构可降低插接时的对位难度，提升装配效率，整套模型结构严谨，尺寸精准，可直接用于电子接插件、五金连接结构的虚拟装配验证、工装设计参考以及相关产品的开发演示使用。
