拖车拖曳用国王销紧固件组件设计

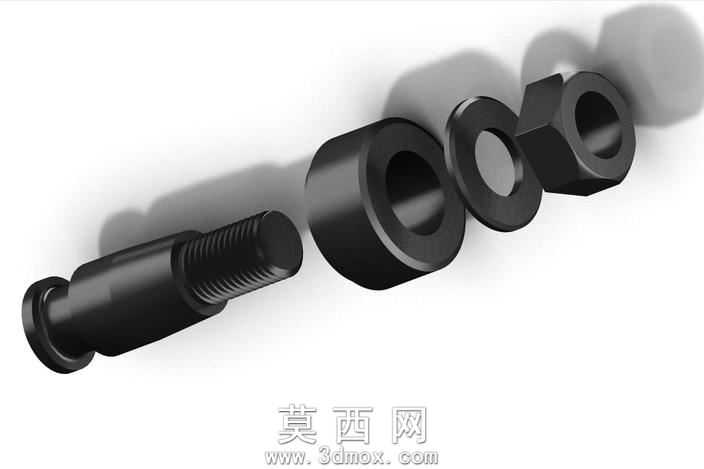

本套三维模型为拖车拖曳连接场景使用的国王销配套紧固件组件，整体采用参数化建模思路完成，在主流三维建模软件中通过草图绘制、特征拉伸、旋转切除、螺纹扫描等基础命令完成各零件的结构搭建，建模过程中严格遵循机械紧固件的通用尺寸规范，对销轴的杆部直径、螺纹段长度、头部限位结构尺寸，以及配套螺母的对边宽度、厚度，垫片的内外径差值、衬套的同轴度公差都做了精准的参数约束，确保各零件之间可以实现无干涉的装配配合。渲染阶段采用哑光黑色金属材质，模拟高强度合金钢经过发黑处理后的表面质感，通过调整材质的粗糙度、金属度参数，还原金属零件表面细微的磨砂纹理，同时搭建柔和的侧方主光源搭配顶部补光，在白色背景下投射出自然柔和的阴影，清晰展现每个零件的轮廓结构与装配关系。整套组件包含带限位头的销轴主体、六角锁紧螺母、平垫片、限位衬套四个核心零件，销轴主体一端为带法兰边的限位头部，用于限制拖曳连接时的轴向窜动，杆部设置有光轴配合段与外螺纹锁紧段，光轴段用于穿入拖曳连接座的安装孔实现径向定位，螺纹段用于配合六角螺母完成轴向锁紧；配套的六角螺母为标准外六角结构，边角做了微小的倒角处理避免应力集中，平垫片用于分散螺母锁紧时对安装面的压应力，限位衬套用于调整装配间隙，补偿不同拖曳座的安装孔深度差，确保连接结构的稳定性。设计过程中充分考虑拖车拖曳工况下的受力需求，对销轴的受力截面做了加粗处理，螺纹段采用标准粗牙螺纹规格，保证足够的连接强度，各零件的边角都做了合理的圆角过渡，避免热处理与使用过程中出现应力开裂的问题，整套模型结构完整，装配关系清晰，可直接用于拖车连接结构的设计参考、工况模拟以及相关配件的加工出图参考。
