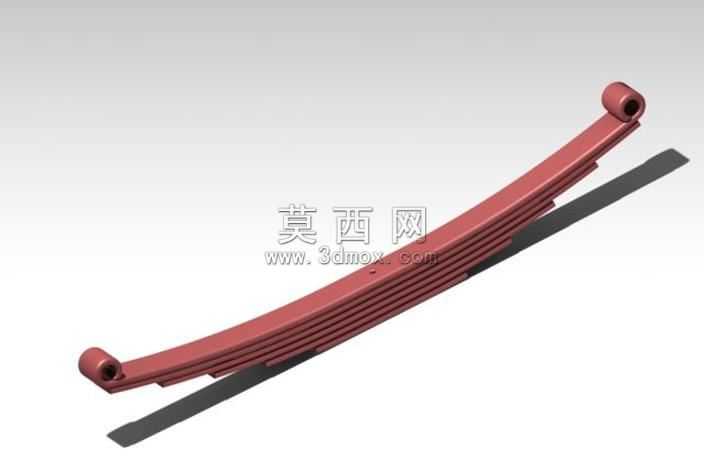

汽车悬架用多片式钢板弹簧三维建模作品

本作品为汽车悬架系统所用的多片式钢板弹簧三维建模成果，建模过程依托三维设计软件完成，整体遵循等强度梁的结构设计逻辑，还原了钢板弹簧由多片长度不等、曲率一致的合金弹簧钢片叠合组装的典型结构。建模初期先梳理钢板弹簧的工作原理：其作为悬架系统的核心弹性承载部件，一端通过卷耳结构与车架铰接实现定位，另一端通过吊耳或滑动支座适配受力时的长度形变，承受并传递车架与车桥之间的垂向载荷，同时缓冲路面冲击带来的振动，因此建模时优先确定主片的整体弧形轮廓，主片两端的卷耳结构采用回转特征配合布尔运算完成，保证卷耳的同轴度与壁厚参数符合实际装配需求，预留的销轴安装孔尺寸匹配通用商用车悬架的装配标准。后续叠片的建模采用参数化阵列结合轮廓修剪的方式，每一片簧片的长度、厚度按照从上到下依次递减的规律设置，相邻簧片之间保留微小的装配间隙，还原实际产品中垫片预留的摩擦滑动空间，避免建模出现片体干涉的问题。材质渲染阶段，针对弹簧钢的金属特性调整材质参数，赋予叠片主体暗红色的防护漆质感，还原商用车钢板弹簧表面喷涂防锈漆的真实外观，卷耳内部的衬套部分单独赋予耐磨橡胶与金属嵌套的复合材质，区分不同部件的材质差异；渲染时添加柔和的环境光与定向阴影，突出多片叠板的层叠结构与弧形轮廓的曲率变化，清晰展示每一片簧片的贴合关系与端部的倒角细节。结构设计上还原了钢板弹簧中心螺栓定位、侧边卡箍约束的细节特征，中心螺栓的位置设置在叠板的几何中心处，卡箍均匀分布在叠板两侧，保证受力时各片簧片不会发生横向错位，整体模型的弧度、片数、截面尺寸均参考轻型商用车的钢板弹簧参数设定，可用于悬架系统的装配仿真、受力分析演示以及相关教学场景使用，完整呈现了多片式钢板弹簧的结构特点与装配关系。
