冲浪用翼型水下滑翔推进结构

　　这套翼型水下滑翔结构，主要适配无动力冲浪、翼冲浪这类水上运动场景，安装在冲浪板底部后，能借助水流抬升力让板体脱离水面，大幅降低行进阻力，让使用者在浪区或者借助风力牵引时，获得更顺滑的滑行体验，相比传统无翼冲浪板，对浪高的要求更低，小浪条件下也能维持稳定滑行状态。

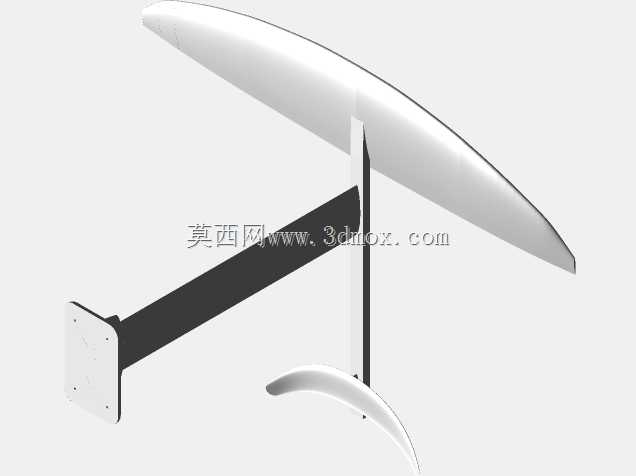

　　从结构功能来看，整套部件分为主翼、稳定翼、连接立柱、安装底板四个核心部分，主翼负责提供主要抬升力，采用对称低速翼型设计，在低速水流下就能产生足够升力，同时失速迎角范围更宽，使用者调整身体重心改变迎角时，不会轻易出现失速掉高的情况；后置的稳定翼主要用来平衡主翼产生的俯仰力矩，避免滑行时出现前后栽头的问题，提升整体姿态稳定性；垂直的连接立柱用来把水翼结构和冲浪板隔开，保证滑行时主翼和稳定翼完全浸没在水面下，不会因为板体抬升后露出水面失去升力；安装底板是和冲浪板连接的承载部件，所有水动力载荷最终都通过底板传递到板体上。

　　设计过程中首先要匹配对应冲浪板的承重范围，这套结构的尺寸参数经过适配，主翼展长1.2米，弦长24厘米，选用s7075翼型，设置3%的相对弯度，这个弯度参数是经过多次水流仿真调整的，在10-25km/h的常用滑行速度区间内，升阻比能维持在较高水平，既不会因为升力不足抬不起板体，也不会因为升力过大导致操控过于灵敏难以控制。后置稳定翼展长0.43米，弦长7.5厘米，安装位置在主翼后方，和主翼保持合适的纵向距离，避免主翼的下洗气流对稳定翼的效率产生过多干扰。连接立柱的长度经过匹配，对应机身（也就是冲浪板安装位到主翼的垂直距离）为0.72米，最短适配板底厚度0.8厘米的冲浪板，安装时底板上的螺丝孔间距为0.09米×0.16厘米，这个孔位是目前市面上主流大众冲浪板的通用安装孔距，不需要额外在板体上打孔，直接用标准不锈钢螺丝就能完成固定，适配性很强。

　　从安装边界来看，整套结构安装完成后，主翼最低端距离板底的垂直距离为0.72米加上主翼自身厚度，在水深不低于1米的水域就可以正常使用，避免水浅时翼尖刮到水底造成结构损坏或者使用者摔倒。结构选材上，主翼和稳定翼可以采用碳纤维复合材料或者高强度工程塑料制作，连接立柱和安装底板采用铝合金阳极氧化处理，兼顾强度和耐海水腐蚀性能，长期在海水环境下使用也不会出现锈蚀问题。

　　实际使用时，使用者站在冲浪板上，通过调整身体前后重心来改变主翼的迎角，重心前移时迎角减小升力降低，板体高度下降；重心后移时迎角增大升力提升，板体高度上升，配合左右重心转移就能完成转向动作。这套结构的设计没有多余的复杂部件，整体拆装方便，不需要使用时可以把立柱和翼体拆开，收纳体积很小，方便携带到不同的水域使用。在结构强度校核上，按照最大承重100kg、最大滑行速度30km/h的工况做了载荷仿真，连接部位的安全系数达到3倍以上，正常使用情况下不会出现结构断裂的问题，翼型边缘做了圆角钝化处理，即使摔倒碰到也不会造成严重划伤，使用安全性有足够保障。
