可3D打印灯丝线轴支撑放置架结构

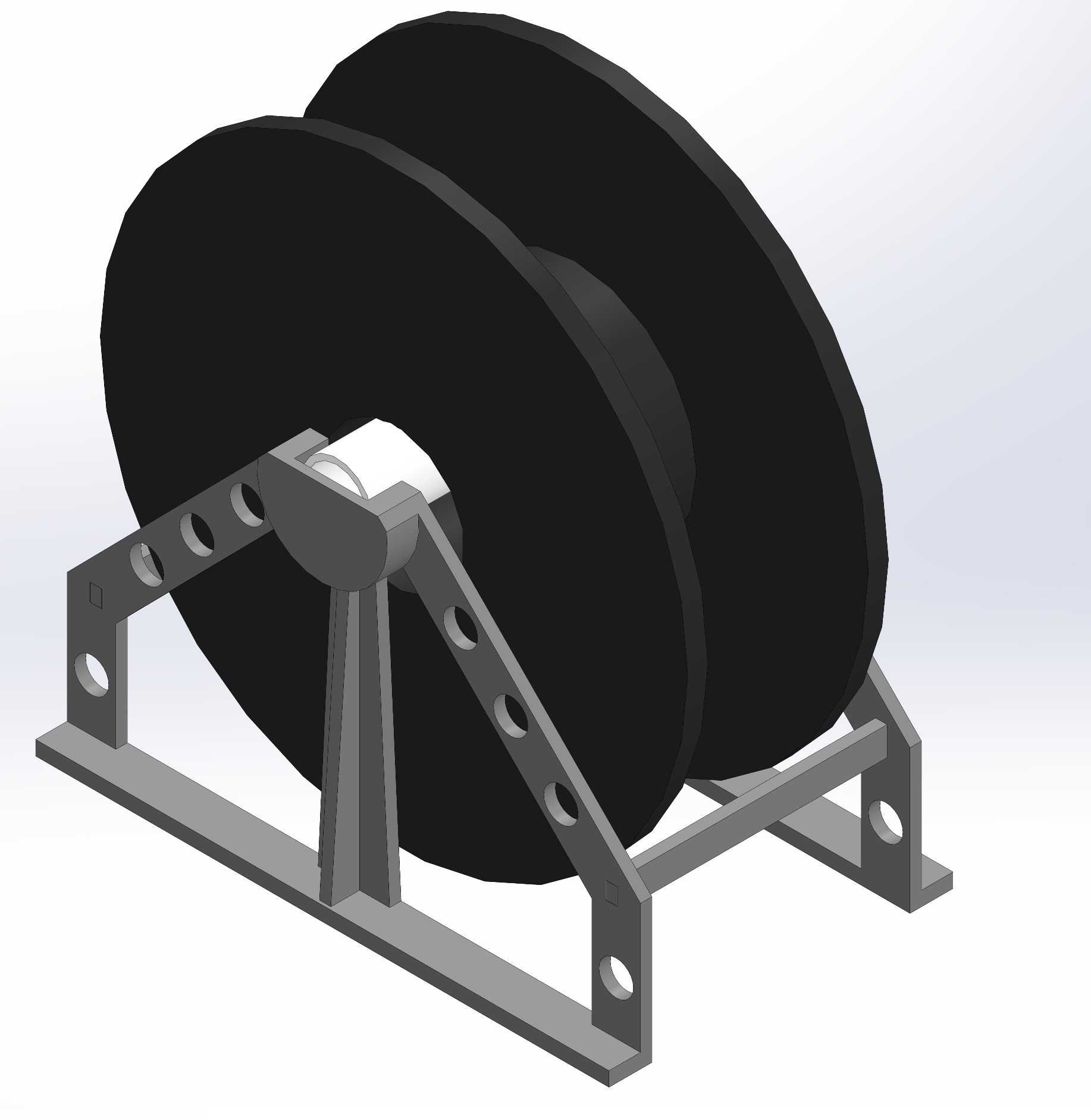

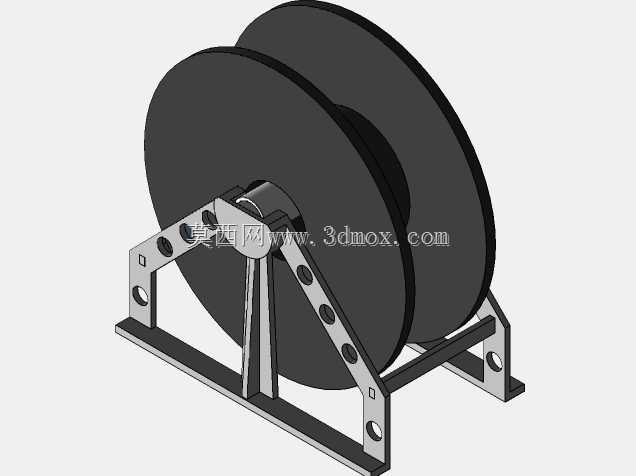

　　在实验室耗材收纳、小型电子元器件生产辅助、3D打印工作室耗材整理这类场景里，丝状耗材的规整放置一直是容易被忽略但直接影响操作效率的环节，这款线轴支撑结构正是针对这类场景的实际使用需求设计的。不同于市面上常见的一体式注塑线架，该结构采用分体式支撑设计，左右两侧的三角支撑臂通过底部的横向连接梁形成稳定的承托框架，支撑臂上开设的等距圆孔并非单纯的减重设计，一方面可以通过不同孔位搭配销轴调整线轴的安装高度，适配不同幅宽的线轴安装需求，另一方面均匀排布的孔位也能在3D打印制作时减少支撑材料的使用，降低打印过程中的材料损耗与后处理工作量。

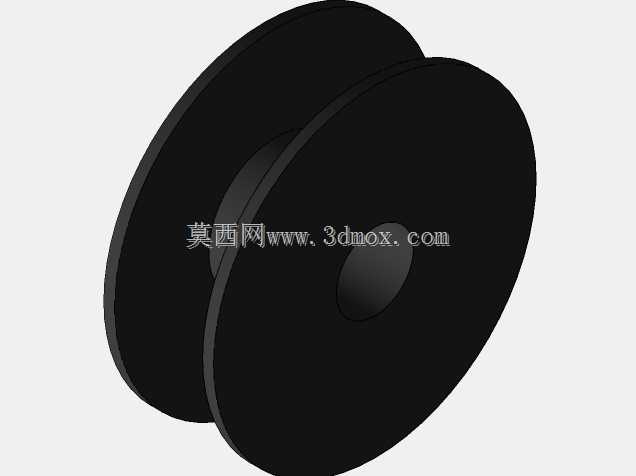

　　从实际功能来看，该结构的核心作用是承托成卷的丝状耗材，让线轴能够在支撑轴上顺畅转动，避免丝状耗材出现打结、弯折、表面剐蹭的问题，在取用耗材时无需手动扶稳线盘，抽拉丝材的阻力均匀，不会因为线盘卡滞导致丝材拉扯变形。支撑臂顶部的半开放轴座设计，不需要额外的紧固件就能完成线轴的放置与取用，更换不同规格线盘时只需要将线轴连带中心轴直接架在轴座上即可，操作步骤比带锁紧结构的线架减少六成以上，适合需要频繁更换不同材质丝材的作业场景。

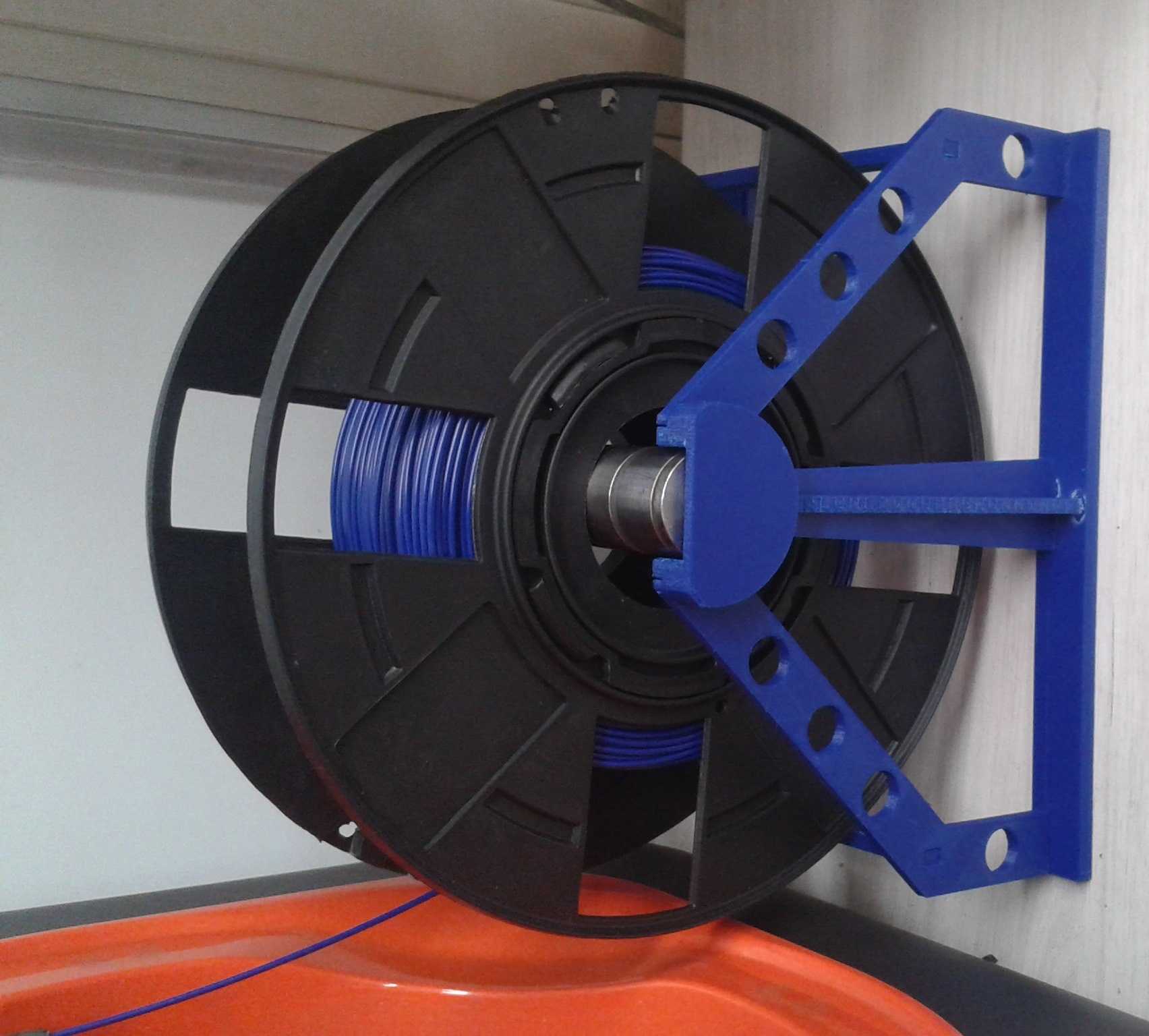

　　设计过程中优先考虑了3D打印制作的工艺可行性，所有结构的壁厚都控制在打印工艺适配的范围内，没有出现小于打印喷嘴直径的薄壁结构，也不存在大角度悬空需要添加大量支撑的部位，底部安装脚的位置预留了沉头安装孔，可以直接通过螺栓将整个支架固定在工作台面、设备侧壁或者墙面置物架上，安装边界的适配性较强，既可以平放于桌面作为独立置物架使用，也可以壁挂安装节省台面操作空间。两侧挡盘的间距预留了足够的调整余量，能够适配市面上绝大多数常规规格的灯丝线轴，支撑轴与轴座之间的配合间隙经过合理设置，既不会因为间隙过小导致转动卡涩，也不会因为间隙过大造成线轴转动时出现径向跳动，抽拉丝材时的出线方向稳定，不会出现偏移脱线的问题。

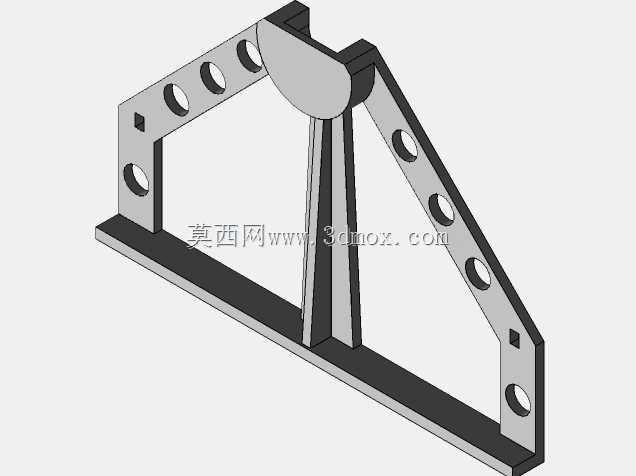

　　结构的受力路径经过优化，线轴的重量通过中心支撑轴传递到两侧的三角支撑臂，再顺着支撑臂的斜向筋条传递到底部的横向连接梁与安装脚，整个受力路径没有应力集中的锐角结构，支撑臂上的圆孔排布完全顺着应力传递的方向设置，不会因为开孔削弱结构的整体承重能力，即使放置满盘的金属丝材或者较重的工业丝卷，支架也不会出现形变或者断裂的问题。底部的横向连接梁除了连接两侧支撑臂保证框架整体刚性之外，还可以作为临时的丝材导向依托，在需要长距离抽拉丝材时能够避免丝材垂落剐蹭到台面的杂物，保证丝材表面的完整性。
