工业管道式多接口快接插座流形结构

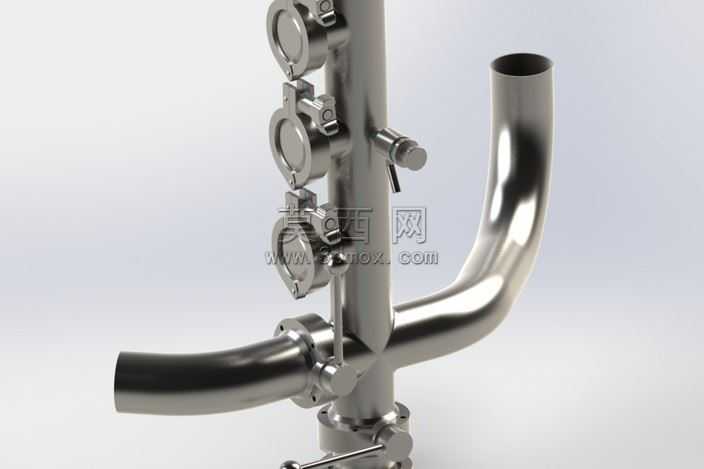

本作品为工业管路配套的多接口插座流形三维建模作品，整体采用立式主管搭配侧向弯管的布局结构，建模过程中严格遵循金属工业管路的加工工艺逻辑，先通过草图绘制主管与侧弯管的中心走向路径，利用扫描特征生成基础管体结构，精准控制管壁厚度与管道内径参数，保证管路通径的一致性，避免流体输送过程中出现截面突变引发的阻力异常。针对主管上排布的三个快接插座接口，建模时逐一还原接口的法兰连接基座、翻盖式防护盖、锁止卡扣、操作拨杆的完整结构，每个部件的装配间隙都经过参数化校准，确保防护盖翻转、卡扣锁止的动作逻辑符合实际使用需求，不会出现结构干涉问题。侧弯管与主管的连接位置采用标准法兰对接结构，还原了法兰盘的螺栓孔位、密封端面的细节特征，同时在主管对应位置设计了独立的截止阀操作结构，包含阀杆、手柄、密封压盖等细节，还原阀门的操作形态。材质渲染阶段，整体采用拉丝不锈钢材质，调整金属材质的反射粗糙度参数，还原工业不锈钢管路的哑光金属质感，对密封垫片、操作手柄的非金属部分单独赋予橡胶、哑光塑料材质，通过材质差异区分不同功能部件，提升模型的真实感。设计过程中充分考虑管路流体的走向逻辑，侧弯管的弯曲半径经过优化，既保证管路布局紧凑，又避免弯管角度过小造成的流体滞留问题，各个快接接口沿主管轴向等距排布，预留充足的操作空间，方便实际使用时快速插拔外接管路，整体结构兼顾了流体输送的功能性与外接接口扩展的实用性，完整还原了工业管路分流、多接口输出的结构特征，每个连接部位的细节都经过反复调整，确保结构比例协调、装配关系准确，呈现出真实工业部件的质感与结构精度。
