维德罗12伏车用直流驱动马达结构

　　在乘用车电动玻璃升降系统的配套部件选型与结构设计工作中，这类12伏直流驱动马达是核心执行单元，日常接触的同类型产品大多适配主流A级、B级家用车型的车窗升降机构，部分同规格改型也会用于电动天窗、侧滑门的辅助驱动场景。从实际装车工况来看，这类马达需要长期承受车门内部的温湿度波动，还要应对玻璃升降过程中的卡滞阻力、颠簸路段的振动冲击，因此结构设计上的冗余考量远多于普通民用小功率直流电机。

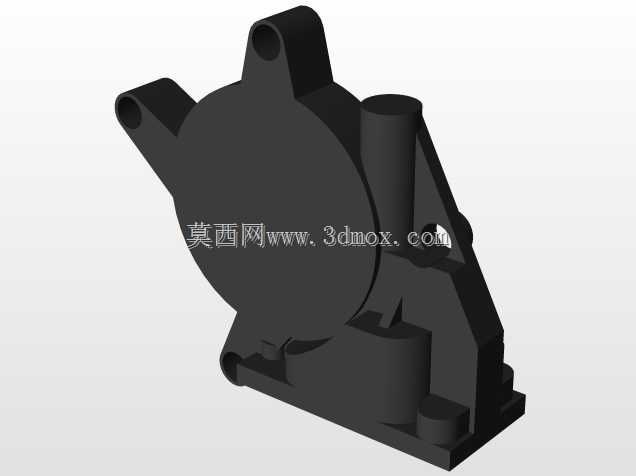

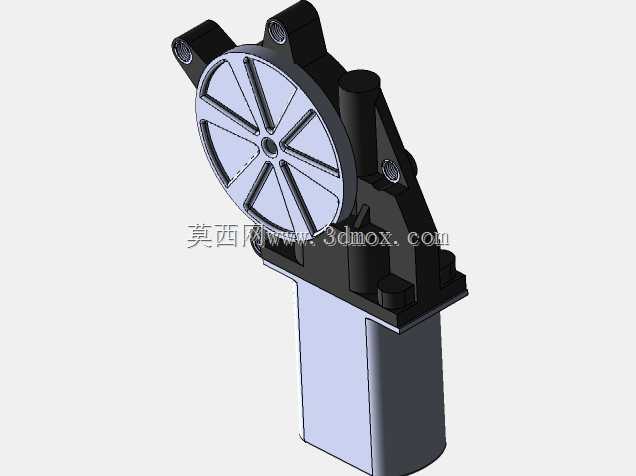

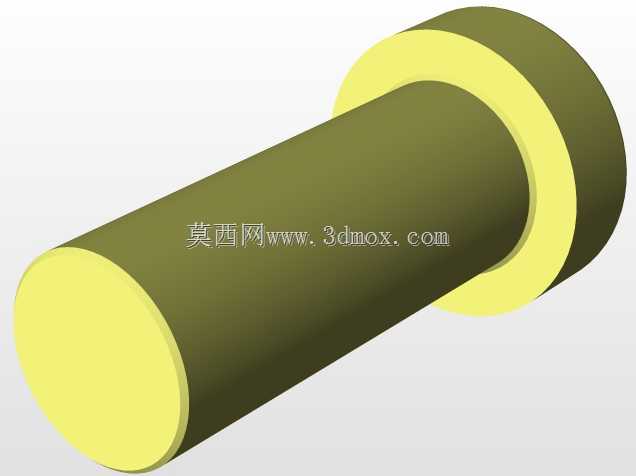

　　先从安装边界说起，这款马达的上部集成了带辐条结构的减速端盖，端盖两侧延伸出带安装孔的固定耳，两个安装孔的中心距匹配主流车门钣金的预装螺柱位置，安装时不需要额外做转接支架，直接卡入定位后拧紧紧固螺母即可完成固定，下部的直流电机主体为圆柱结构，外径尺寸刚好避开车门内部的加强筋与玻璃升降导轨的运动路径，装车后不会出现运动干涉。输出端的连接位采用扁位轴配合防松卡簧的结构，和玻璃升降器的绕线轮直接对接，传动间隙控制在0.1毫米以内，避免升降过程中出现旷量异响。

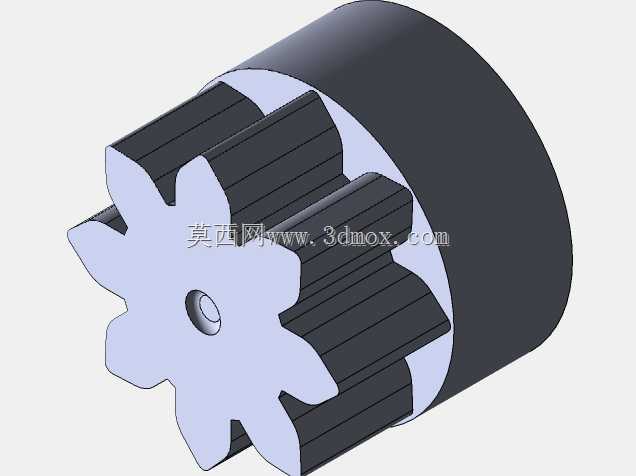

　　功能特性层面，这款马达内置了过热保护热敏元件，当玻璃升到顶或者遇到障碍物堵转时，热敏元件会在3秒内切断供电回路，避免电机长时间大电流烧蚀绕组，同时减速端内部采用塑料斜齿轮与金属蜗杆的传动组合，既保证了足够的输出扭矩，又能控制运转噪音在45分贝以内，符合乘用车车内NVH的设计要求。实际测试中，该马达在12伏额定电压下的空载转速能达到80转每分钟，额定负载下的输出扭矩足够拉动3公斤重的车窗玻璃完成全程升降，单次升降的工作电流稳定在3安培以内，不会对车辆的低压供电系统造成额外负担。

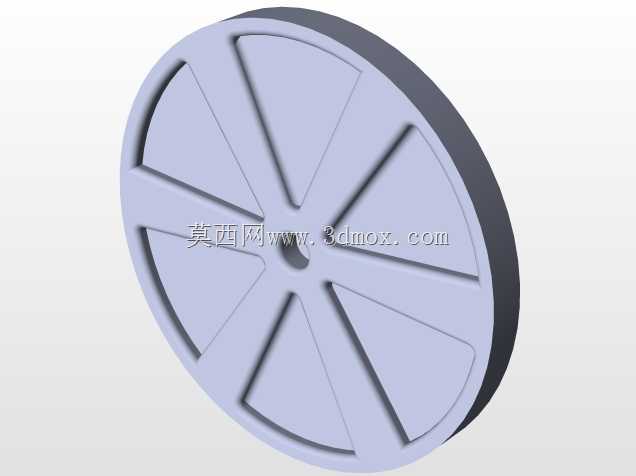

　　设计思路上，这款马达没有采用传统的分体式减速箱与电机主体的拼接结构，而是将减速箱端盖直接和电机的前端盖做了一体化注塑成型，减少了两个连接面的密封环节，仅在电机主体与端盖的配合位置设置了一圈橡胶密封圈，就能达到IP54的防护等级，完全可以应对车门内部进水、积灰的使用环境。上部的辐条式端盖结构不是单纯的装饰设计，辐条之间的空隙是减速箱内部齿轮运转的散热通道，车辆行驶过程中车门内部的气流可以顺着辐条空隙带走齿轮啮合产生的热量，避免长时间连续工作导致减速箱内部润滑脂融化流失。端盖上预留的两个定位凸台，是用来匹配车门内饰板的隔音棉安装位，装配时隔音棉可以直接卡在凸台上，不会和马达运转部件产生摩擦。

　　从结构建模的角度来看，这款马达的所有配合面都做了拔模斜度处理，适配注塑件的量产开模要求，安装孔的位置度公差控制在0.05毫米以内，保证装车时的互换性，不需要针对单个零件做修配调整。电机尾部的端盖设置了电源接插件的安装位，接插件的插针方向垂直于电机轴线，接线时线束可以顺着车门钣金的走线槽布置，不会出现线束弯折受力的情况。实际选型替换时，只要核对安装孔中心距、输出轴扁位尺寸、额定电压这三个核心参数，就能直接替换同类型的原车马达，不需要对车门内部结构做任何改动，维修替换的便利性很高。

　　在三维建模过程中，这类部件的建模重点在于安装位的尺寸精准度，尤其是固定耳的安装孔位置、输出轴的伸出长度、接插件的针脚定义位置，这些尺寸如果出现偏差，就会导致后续装配干涉，而马达外壳的曲面细节、辐条的倒角这些外观特征，在做整车装配仿真时可以适当简化，只要保证安装边界的尺寸准确，就能满足总布置设计的校验需求。日常做车门系统的结构设计时，这类马达的数模是必备的输入条件，需要提前把马达的运动包络空间预留出来，同时要考虑马达工作时的振动传递路径，在固定耳和车门钣金之间增加橡胶减震垫，避免马达运转的振动传递到车门内饰板产生共振异响。
