雅马哈四轮车改装款轮毂制动器总成

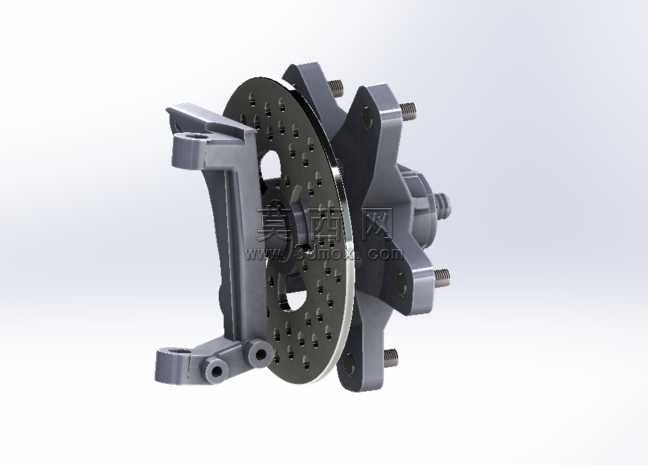

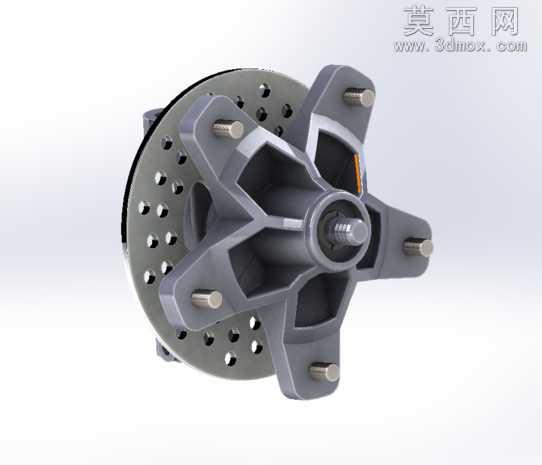

本模型为雅马哈四轮全地形车配套的轮毂制动器集成结构，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械装配逻辑，对每一处连接结构、配合公差预留位都做了精准还原。模型整体包含轮毂安装基座、通风式刹车盘、制动卡钳支架、主轴连接座、转子定位结构以及车把固定螺栓组几个核心模块，建模时先以基准轴定位主轴安装位，以此为核心向外逐层搭建轮毂的辐条式安装座，安装座上预留了五组螺栓安装孔位，对应从原四把手结构升级为五把手的改装需求，孔位的同轴度、端面垂直度都按照实际机加工标准做了约束。刹车盘部分采用带通风孔的碟式结构，建模时通过阵列特征完成数十个散热通孔的均匀排布，还原了通风刹车盘的减重、散热结构特性，刹车盘与轮毂基座的连接位做了台阶式定位结构，保证装配时的同轴度精度。制动卡钳支架采用一体化悬臂式结构，建模时对支架的安装支脚、卡钳固定位、加强筋结构做了细节还原，支脚处的通孔、沉孔结构都按照螺栓装配标准做了对应尺寸设计，支架与基座的避让间隙也做了合理预留，避免实际装配出现干涉。材质渲染阶段，对刹车盘采用了高碳钢金属材质，调整金属粗糙度模拟铸铁件的哑光磨砂质感，对轮毂基座、卡钳支架采用了铝合金阳极氧化的深灰金属材质，还原改装车配件的金属质感，螺栓部分采用不锈钢亮面材质，通过材质差异区分不同零部件的功能属性。设计思路上围绕四轮车的制动性能升级需求，将原四螺栓轮毂结构升级为五螺栓结构，提升轮毂与主轴的连接强度，适配大马力四轮车的扭矩输出需求，同时集成刹车盘与卡钳安装位，保证制动系统与轮毂的装配匹配度，所有结构都可直接用于装配验证、改装方案演示，各零部件可单独拆分用于工程出图、3D打印样件验证。
