卡通青蛙造型家用蚊蝇物理诱捕装置

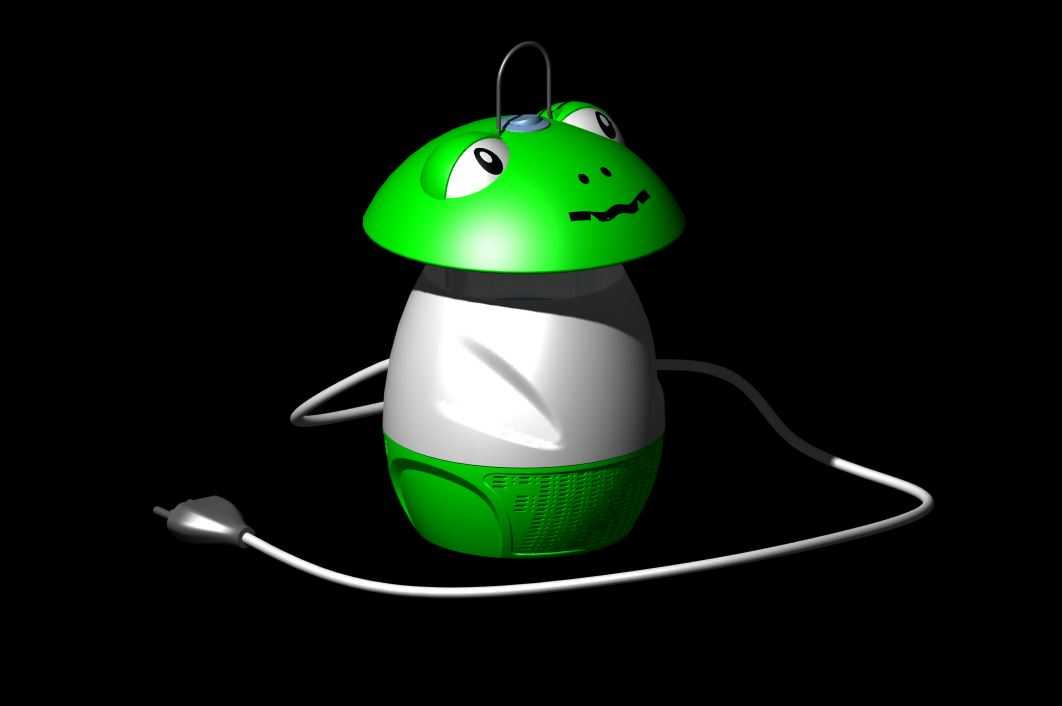

　　这款仿生造型的蚊蝇诱捕设备，核心面向家庭起居、小型商铺、儿童活动区这类对化学驱虫接受度低的场景设计，区别于传统电蚊拍、蚊香、化学驱蚊液的使用逻辑，采用物理式诱捕结构，避免药剂挥发带来的呼吸道刺激，也没有高压电网的误触风险，适配有孩童、宠物的居家环境使用。从结构设计逻辑来看，整体采用三段式分体壳体结构，顶部绿色蛙头造型段为诱引模块集成区，内置光诱光源与气流导向入口，蛙眼位置做半透明透光处理，既作为光源出光面，也强化仿生造型的辨识度，顶部设置的挂环结构，兼顾桌面放置与高位悬挂两种安装方式，悬挂状态下不会遮挡进风通道，放置于桌面时底部配重段可保证设备重心稳定，触碰后不易倾倒。中间银白段为核心储虫腔，采用可拆卸式卡扣连接，

　　上下段拆分后可直接倒出储虫腔内的捕获蚊虫，腔体壁做微透气网格设计，保证气流贯通的同时，避免已捕获的蚊虫逃逸，连接缝隙处做错位挡边结构，无需额外密封胶条即可阻断蚊虫爬出的通道。底部绿色段为动力模块集成区，内置低噪风机与防逃逸格栅，风机运行时形成定向负压气流，将被光源诱引至设备入口附近的蚊蝇吸入储虫腔，气流经底部格栅排出，进风风速控制在1.2-1.8m/s区间，既保证能将靠近的小型飞虫吸入，又不会产生过大的风噪影响夜间休息，运行噪音控制在30分贝以内，适配卧室夜间使用场景。设备外接低压供电线缆，线长预留1.8米的使用余量，适配常规家居墙面插座的布局，供电端采用USB通用接口，可连接充电宝、充电头、电脑USB端口供电，无需专用电源适配器，

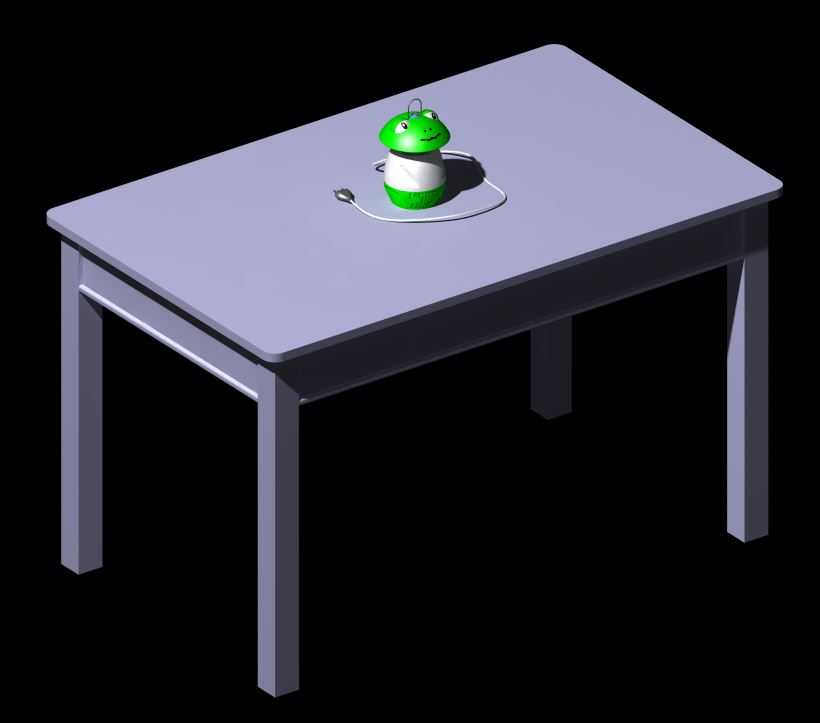

　　提升不同场景下的使用适配性。外形设计上整体采用圆润无锐角的曲面过渡，所有壳体拼接处的棱边都做R3以上的圆角处理，避免日常挪动时磕碰划伤，蛙嘴位置的微笑线条做凹陷式造型，既强化卡通形象的亲和力，也不会积留清洁死角，日常擦拭时用软布即可直接清理表面浮尘。从安装边界来看，桌面放置时需要预留直径180mm的圆形摆放空间，设备总高度控制在260mm以内，不会遮挡桌面常规摆放的台灯、水杯等物品；悬挂使用时，挂环承重仅需0.5kg即可满足安装要求，悬挂位置距离地面高度建议在1.2-1.5m区间，该高度为居家环境蚊蝇活动的密集层，可最大化诱捕覆盖范围，设备周围0.5米范围内避免放置强光源物品，防止干扰诱引光源的诱集效果。结构建模过程中，

　　壳体壁厚统一设置为2.5mm，适配普通ABS注塑工艺的生产要求，卡扣连接位的拔模角度设置为1.5度，保证量产时脱模顺畅，不会出现卡扣断裂、装配错位的问题，透光件采用半透明PP材质，与壳体的装配间隙控制在0.1mm，既保证装配公差，也不会出现漏光影响诱引效果的问题。设备的气流通道做流线型过渡设计，从顶部入口到底部排风格栅的风道无直角转折，降低风阻的同时减少气流紊流带来的额外噪音，储虫腔与风机段之间设置隔离网，避免蚊虫进入风机舱影响扇叶运转，隔离网采用0.8mm孔径的网格，既保证气流通过率，也能阻挡体积较小的飞虫接触动力部件。
