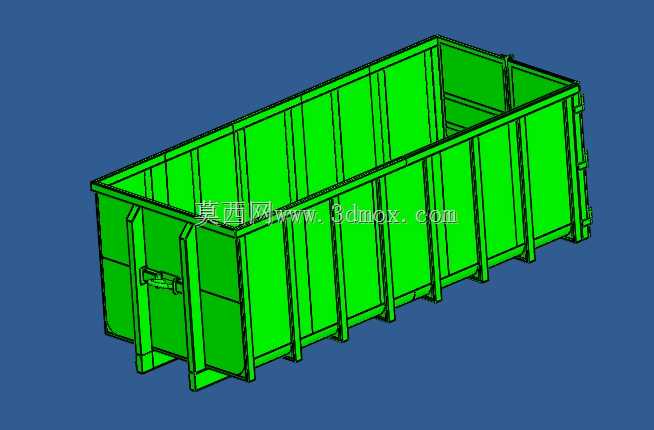

3000立方英尺坎巴滚上滚下储运箱体

　　整个箱体采用框架承载+侧壁蒙皮的受力结构，底部设置了通长的纵向支撑梁，间距完全匹配标准滚装架的托辊位置，滚装上下时整个箱体的重量全部由底部纵梁传递到托辊上，避免侧壁受力变形；底部的叉装槽做了双向贯通设计，不管是纵向滚装还是横向叉车转运都能适配，不用调整箱体朝向就能完成不同装卸方式的切换，这点是针对很多厂区既有滚装平台又有叉车作业的实际工况做的优化，之前接触过不少同类型箱体只做了单向叉装槽，现场作业时经常需要反复调整箱体位置，耽误作业时间。侧壁采用竖向加强筋+横向围板的结构，竖向加强筋的间距是按照散装物料的侧压力分布计算的，越靠近底部的加强筋间距越小，因为散装物料堆积时侧压力随深度线性增加，底部1/3高度区域的侧压力是顶部的三倍多，做滚装物流配套结构设计快十二年，经手的储运容器三维方案少说有上百套，这次做的3000立方英尺级坎巴滚上滚下箱体，是针对散装物料短途滚装转运场景做的适配结构，最早是给固废收运、散料周转的滚装作业线做配套，解决普通敞口货箱在滚装上下车时对位难、堆码适配性差、侧壁受载易变形的问题。先从实际作业场景说，这类箱体主要用在勾臂车、滚装装卸平台的配套作业里，不需要额外吊装设备，靠车辆自带的滚装架就能完成箱体的上下装卸，适配厂区内部短驳、城乡散料收运、建筑废弃物中转这类需要频繁换箱的作业场景，相比固定货箱能把车辆的等待装卸时间压缩七成以上，一台牵引车辆可以配套6-8个同规格箱体循环作业，大幅提升车辆的周转效率。再讲结构设计的核心思路，

　　所以这个区域的加强筋做了加厚处理，还在侧壁外侧加了横向的拉结筋，避免装满重质物料（比如建筑渣土、矿石碎料）时侧壁外鼓变形。箱体顶部做了敞口设计，方便装载机、输送带从上方直接卸料，顶部边缘做了外翻的折边，一方面增加顶部的结构刚度，避免吊装或者堆码时顶部变形，另一方面折边的尺寸刚好匹配同规格箱体的底部定位槽，空箱堆码时可以直接叠放，最多能堆四层，大幅减少空箱存放的占地面积。尾部的锁紧结构是和滚装车辆的锁紧机构做的适配设计，采用插销式锁紧位，当箱体完全滚装到车辆底盘上时，插销会自动卡入箱体底部的锁紧孔，不需要人工额外固定，避免运输过程中箱体移位；前端设置了牵引挂钩位，滚装作业时可以和车辆的牵引绞盘连接，靠绞盘拉力把箱体拉上底盘，

　　卸箱时靠箱体自身的重力配合绞盘缓放就能完成下车，整个装卸过程不需要人工辅助对位。关于外形尺寸和安装边界，整个箱体的内部容积严格控制在3000立方英尺，外部长度、宽度尺寸完全匹配城市道路货运车辆的限界要求，不会出现超宽超长的问题；底部支撑梁的下平面到地面的高度，和标准滚装托辊的高度差控制在5mm以内，滚装过程中不会出现卡滞；叉装槽的高度和宽度适配国内主流3吨、5吨叉车的叉齿尺寸，不需要额外适配属具就能直接叉运。另外在细节设计上，箱体内部的所有焊缝都做了打磨处理，避免散装物料挂壁残留，卸料时能卸得更干净；侧壁底部设置了排水孔，雨天作业时箱体内的积水可以自动排出，不会因为积水增加额外的运输重量；所有外露的钢结构边缘都做了圆角处理，

　　避免作业时剐蹭操作人员。做这个三维模型的时候，特意把所有配合面的安装公差都做了参数化设置，比如锁紧孔的位置度、支撑梁的平面度、叉装槽的同轴度，这些参数都是从实际作业的失效案例里总结出来的——之前有厂家做的同类型箱体就是因为支撑梁平面度差，滚装时出现卡滞，甚至把托辊别断；还有的锁紧孔位置偏差大，车辆行驶时锁紧销脱开，造成箱体移位的安全事故。整个结构没有多余的装饰性设计，所有的结构特征都是为了满足实际作业的强度、适配性、耐久性要求，比如侧壁的加强筋不是等间距排布，就是完全按照物料侧压力的分布来设置，在保证强度足够的前提下尽可能降低箱体自重，自重轻了之后，车辆的有效载重量就能提升，燃油消耗也能相应降低。另外箱体的四个角都做了吊装孔设计，在没有滚装条件的场地，也可以用吊车直接吊装装卸，适配更多不同的作业场景，不会因为作业场地的条件限制就没法使用。
