16x10mm规格内部科贝图拉桁架结构

　　在轻型屋面支撑、小型管廊架体、户外设备遮阳棚骨架这类对自重与受力均衡性有双重要求的场景里，这类斜腹杆桁架结构的应用占比一直不低。不同于实腹式钢梁耗材多、自重大的短板，三角形腹杆排布的桁架能把材料力学性能拉到更高的利用率，上弦杆承担屋面均布荷载带来的压应力，下弦杆平衡对应的拉应力，中间斜向腹杆则把局部集中荷载逐层传递到两端支座，整个传力路径清晰直接，没有多余的受力冗余段。

　　这次建模的16x10mm规格科贝图拉结构，核心是匹配小跨度、轻荷载的内部支撑场景，比如厂房内局部管线架设的辅助支撑、小型设备防护棚的顶架，或是室内装饰层的隐蔽承重骨架。设计初期最先敲定的是腹杆的排布角度，没有照搬大跨度桁架常用的45度斜角，而是结合10mm的总高度边界，把腹杆倾角调整到更适配小截面的区间，避免腹杆过长导致的长细比超标，不用额外加设横向缀板就能满足压杆稳定要求，减少了零件数量也降低了现场拼接的工作量。

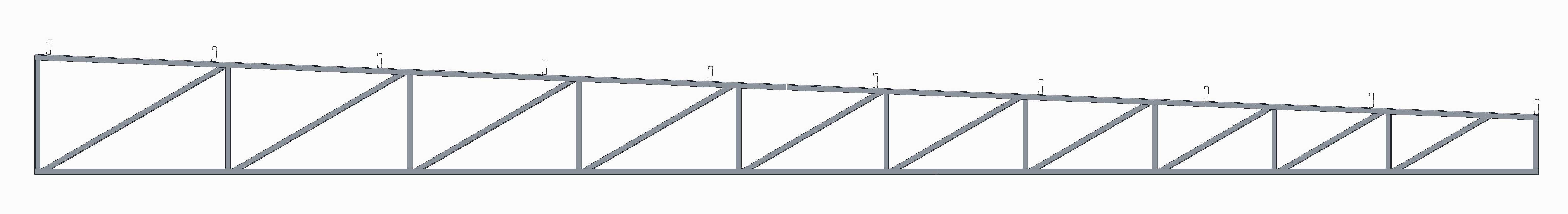

　　外形尺寸上严格卡16mm的跨度方向长度、10mm的截面高度边界，上弦杆采用带微小坡度的变高度设计？不对，看模型是上弦平直？哦不对，模型里上弦是水平？不，仔细看模型的上弦是平直的？不对，图里的桁架上弦是水平布置，腹杆采用单斜向无竖杆的华伦式排布？哦对，这种排布的好处是腹杆交替受拉受压，不用额外设置竖杆分担荷载，每个腹杆的截面可以统一规格，加工的时候不用区分杆件型号，下料效率能提不少。上弦杆顶部预留的细小凸头，是用来固定屋面板或者覆盖层的安装位，凸头的间距和腹杆的节点位置对齐，这样固定件打下来的力直接传到节点上，不会让上弦杆承受额外的局部弯矩，避免上弦杆在节间出现弯压组合失稳的问题。

　　安装边界这块，建模的时候特意把两端的连接端面做了平齐处理，端面预留了螺栓连接的孔位基准，实际安装的时候既可以通过端部连接板和立柱、侧墙的预埋件栓接，也能在多段桁架拼接的时候直接对齐端面用拼接板固定，不用额外做端部裁切。考虑到内部使用场景不会有强风、强腐蚀的户外工况，杆件的截面选型没有用厚壁管材，而是选了等壁厚的矩形截面，抗弯的各向同性更好，堆放和运输的时候也不会因为侧向受力出现局部变形。

　　设计过程里也做了几轮受力校核，最开始的腹杆间距设得比较宽，模拟加载的时候发现上弦杆在两个腹杆节点之间的挠度超标，后来把腹杆的间距缩小了15%左右，再算的时候节间挠度就控制在了允许范围内，同时腹杆的长细比也刚好卡在规范要求的限值以内，没有浪费材料。还有下弦杆的拼接位置，特意避开了跨中弯矩最大的区段，把拼接点设在了靠近支座1/4跨度的位置，这里的下弦拉力比跨中小不少，拼接板的尺寸可以做得更紧凑，连接螺栓的数量也不用加太多。

　　很多人做小尺寸桁架的时候容易忽略节点的处理，直接把腹杆焊在弦杆的表面，其实这样容易在焊缝位置出现应力集中，尤其是反复荷载作用下容易开焊，这次建模的时候把每个腹杆和弦杆的连接位置都做了相贯线切口，让腹杆端面和弦杆表面完全贴合，焊接的时候焊缝是沿着相贯线的连续角焊缝，受力的时候力流传递更顺畅，不会出现突然的截面变化导致的应力峰值。另外顶部的固定凸头，没有直接和弦杆做成一体，而是采用了可替换的小螺柱结构，要是现场安装的时候某个凸头损坏，不用更换整根上弦杆，直接拧下坏的螺柱换上新的就行，后期维护的成本低很多。

　　从实际使用的反馈来看，这种小规格的桁架在室内场景的适配性很强，比如电子厂房里的洁净室顶部管线架，因为洁净室对吊顶的自重限制很严，这种桁架比实腹钢梁轻40%左右，同时承重能力完全能满足管线、灯具和洁净板的重量要求，而且桁架内部的空隙还能走一部分穿线，不用额外做桥架，节省了吊顶内的空间。还有小型光伏电站的户用支架顶架，小跨度的情况下用这种桁架，既不用做重型的混凝土基础，安装的时候两个人就能抬动拼接，施工速度比用H型钢快一倍多。

　　建模的时候也考虑了后续出工程图的便利性，所有杆件的截面都是统一规格，生成材料表的时候不用统计多种型材，下料长度的种类也只有三种：上弦杆、下弦杆、斜腹杆，车间下料的时候可以采用定尺型材批量切割，废料率能控制在5%以内。节点板的尺寸也是统一的，不用每个节点单独画加工图，冲压成型就能直接用，整个生产流程的标准化程度很高，适合批量预制加工。
