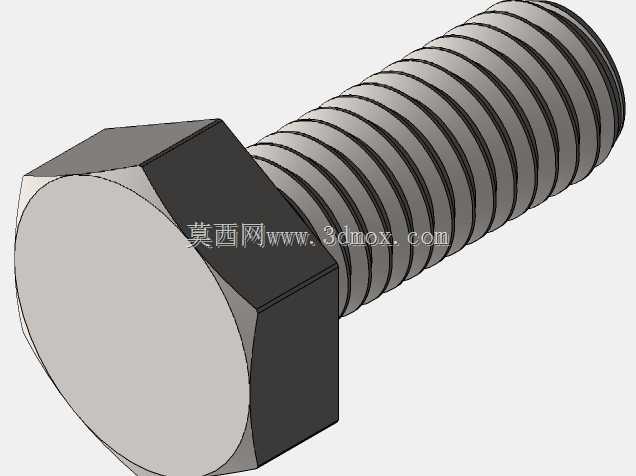

公制外六角M10螺纹紧固件结构设计

　　在各类机械结构的连接场景中，外六角紧固件是应用覆盖范围最广的基础连接件之一，这款M10规格的外六角螺钉，适配绝大多数常规载荷的结构紧固需求，从普通的设备机架拼装、钣金护罩固定，到仪器仪表内部的组件定位、小型传动机构的零件锁紧，都能见到这类紧固件的应用身影。不同于内六角螺钉需要预留沉头安装空间，外六角的结构形式允许操作人员从外侧使用开口扳手、套筒或者活动扳手直接施加拧紧力矩，在设备后期维护、外部结构拆装的场景下，操作便利性更强，不需要完全拆开周边遮挡构件就能完成紧固件的拆装作业。

　　从设计逻辑来看，这款螺钉的六角头部对边尺寸匹配常规17mm扳手的夹持规格，头部厚度经过载荷校核，在达到标准拧紧力矩的情况下，不会出现头部剪切断裂、棱角崩损的问题，六角的六个受力面均匀分布力矩，相比四方头紧固件，扳手每次转动的最小角度更小，在操作空间狭窄的安装位置，不需要大角度转动扳手就能完成拧紧或者拆卸动作，适配更多受限空间的安装工况。螺杆部分采用标准公制粗牙螺纹，牙型角60度，螺纹的大径、中径、小径都严格遵循公制螺纹的公差要求，和同规格的螺母、螺纹孔能够实现顺畅旋合，不需要额外修配就能达到预期的配合紧密度，螺纹收尾部分的退刀结构设计合理，不会出现螺纹末端乱牙、无法拧到底的问题，能保证被连接件的贴合面完全压紧，不存在虚位间隙。

　　尺寸边界上，这款螺钉的公称直径为10mm，螺杆有效长度25mm，这个长度规格适配总厚度在15mm到20mm之间的被连接件叠层紧固，搭配平垫、弹垫使用时，露出螺母的螺纹长度在2到3个螺距，既不会因为螺杆过长导致螺纹外露过多影响周边构件运动，也不会因为螺杆过短导致啮合牙数不足，降低连接的抗剪切、抗拉伸能力。安装过程中需要注意，被连接件的过孔直径建议加工到11mm，既保证螺钉能够顺利穿过，又不会因为间隙过大导致连接定位偏移，六角头部的贴合面需要保证平整，不存在焊渣、凸起毛刺等缺陷，避免拧紧过程中头部受力不均导致螺杆承受附加弯曲应力，长期受载出现断裂问题。

　　在实际设备应用中，这类紧固件常被用于仪器仪表的外壳拼装、传感器安装支架固定、小型气动元件的阀组连接，因为外六角的结构外露性好，日常巡检时可以直观检查紧固件是否存在松动、锈蚀的情况，不需要借助特殊工具就能完成防松检查。相比十字槽、一字槽的机螺钉，外六角的结构不存在槽口滑牙的问题，即使反复拆装多次，头部的受力面也不会轻易损坏，能够满足设备多次维护拆装的使用需求。螺纹部分的表面处理如果采用常规发黑或者镀锌工艺，能够适配普通室内干燥环境的使用需求，如果是在潮湿、有腐蚀介质的工况下，可以更换同尺寸的不锈钢材质版本，三维建模时的尺寸基准完全一致，不需要调整安装孔位的设计参数。

　　建模过程中，螺纹部分的特征处理兼顾了显示效果和文件轻量化需求，不需要还原每一圈螺纹的微小加工刀痕，只需要保证螺纹的公称尺寸、螺距、头部外形和实物完全一致，就能满足装配干涉检查、安装工位模拟的使用需求，在做整机装配仿真时，这类标准件的模型可以直接调用，不需要重复建模，能够大幅缩短结构设计的周期。做安装空间校核时，要注意预留扳手的操作空间，在六角头部的周向预留至少3mm的扳手转动间隙，避免实际装配时扳手无法卡入头部，无法施加足够的拧紧力矩，这点是很多新手设计时容易忽略的问题，往往等到零件加工完成实际装配时才发现周边构件挡住了扳手操作空间，只能临时修改结构，耽误项目进度。

　　这类紧固件的受力特性以轴向拉紧力为主，设计选型时需要根据被连接件的总载荷计算所需的螺钉规格，M10规格的8.8级螺钉能够满足绝大多数中小型设备的紧固需求，不需要额外选用更高强度等级的版本，避免成本浪费。如果是存在振动的工况，可以搭配弹垫、螺纹胶或者防松螺母使用，模型装配时可以同步把配套的垫片、螺母装配到位，完整模拟实际安装的堆叠顺序，检查整个连接结构的总厚度是否匹配螺钉长度，避免出现螺杆长度不足或者过长的问题。
