3D打印机双树蓝V2散热风扇结构

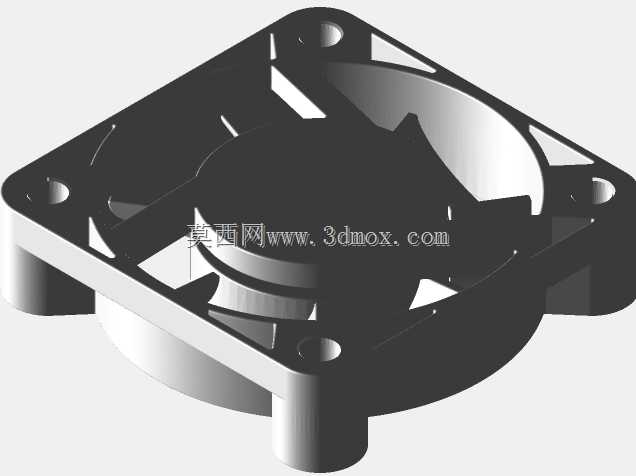

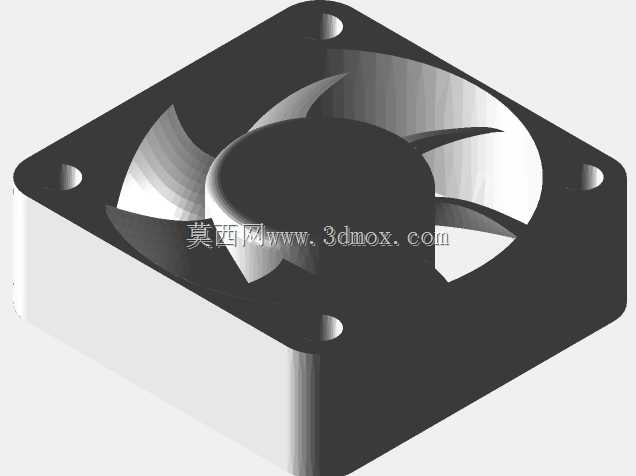

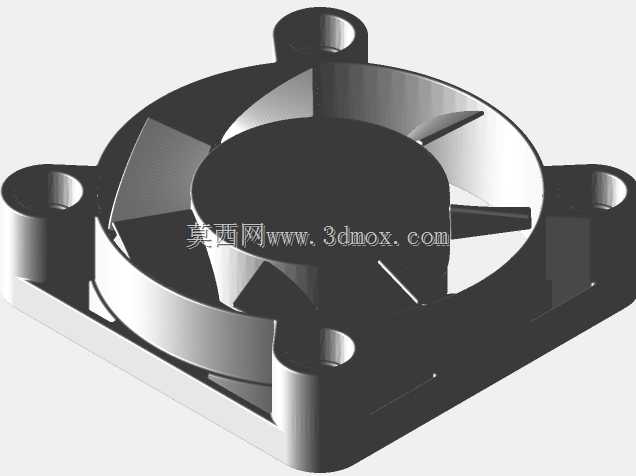

　　桌面级FDM3D打印机在长时间连续打印作业过程中，喷头加热块、步进驱动板、电源模块等核心部件会持续产生热量，若热量无法及时导出，轻则导致打印件翘边、层间粘接强度不足，重则触发驱动过温保护停机，甚至造成电子元器件不可逆的老化损坏，因此可靠的风冷散热结构是保障设备稳定运行的核心组件之一。这款双树蓝V2配套的散热结构采用标准方形轴流扇的成熟构型，外框为带安装耳的一体化方形结构，四个角位预留沉头安装孔，安装孔位间距完全匹配桌面级3D打印机通用的40mm风扇安装标准，安装时可直接通过M3沉头螺丝固定在喷头散热铝块、驱动板散热风道或者电源仓的预设安装位上，不需要额外加工转接件，安装边界清晰，不会和周边的同步带、导轨滑块、挤出机构产生运动干涉。

　　扇叶采用大倾角后掠式设计，相比同尺寸的直叶扇，相同转速下可以输出更高的静压，能够适配带导风风道的密闭散热场景，气流可以顺着风道精准吹向喷头喉管的散热鳍片位置，避免热量顺着喉管向下传导导致耗材提前膨胀堵头；同时后掠叶型的气动噪声更低，长时间打印作业时不会产生刺耳的高频风噪，能有效改善桌面级设备的使用体验。外框中部的圆形导流罩可以对进风侧的气流做预整流，减少扇叶叶尖位置的紊流损失，提升出风的集中度，避免气流在扇框内部形成乱流导致的风量损耗。从结构设计逻辑来看，这款散热组件充分考虑了桌面级3D打印机的实际使用工况：安装耳位置做了加厚处理，能够承受设备运行时的持续振动，不会因为长时间共振导致安装孔开裂；扇框和扇叶之间预留了均匀的转动间隙，

　　即使在设备持续升温的工作环境下，塑料件产生轻微热形变也不会出现扇叶蹭框的卡滞问题；出线位置预留了走线槽，方便风扇线材顺着设备机架的线槽规整布置，避免线材散落在外和运动部件产生剐蹭。在实际设备适配场景中，这款散热结构既可以用于近端挤出喷头的喉管散热位，配合导风罩实现喷头的定向风冷，也可以安装在设备主控仓的侧板位置，为仓内的驱动板、主控板提供整体仓内风冷，还可以适配打印件冷却风道，为刚挤出的熔融耗材提供快速冷却，保障PLA等易翘边耗材的打印成型精度。不同于普通民用电脑散热风扇，这款结构的安装尺寸完全贴合3D打印机的通用安装规范，不需要对原有设备做结构改装就可以直接替换安装，扇体的厚度也控制在通用10mm的标准尺寸，

　　不会因为扇体过厚突出安装位，影响设备外壳的装配或者周边部件的运动行程。在结构建模的细节处理上，安装孔的沉头深度做了精准控制，M3螺丝锁紧后螺丝头完全沉入沉孔内，不会突出安装面影响扇体和安装基面的贴合度，保证风道的密封性；扇叶的根部做了圆弧过渡处理，减少应力集中，提升扇叶长时间高速转动的结构强度，避免扇叶根部因为持续受力出现断裂问题；外框的边缘做了小倒角处理，安装时不会刮手，也能避免安装过程中磕碰导致的边角崩裂。
