1毫米直径波浪形R型弹性插销

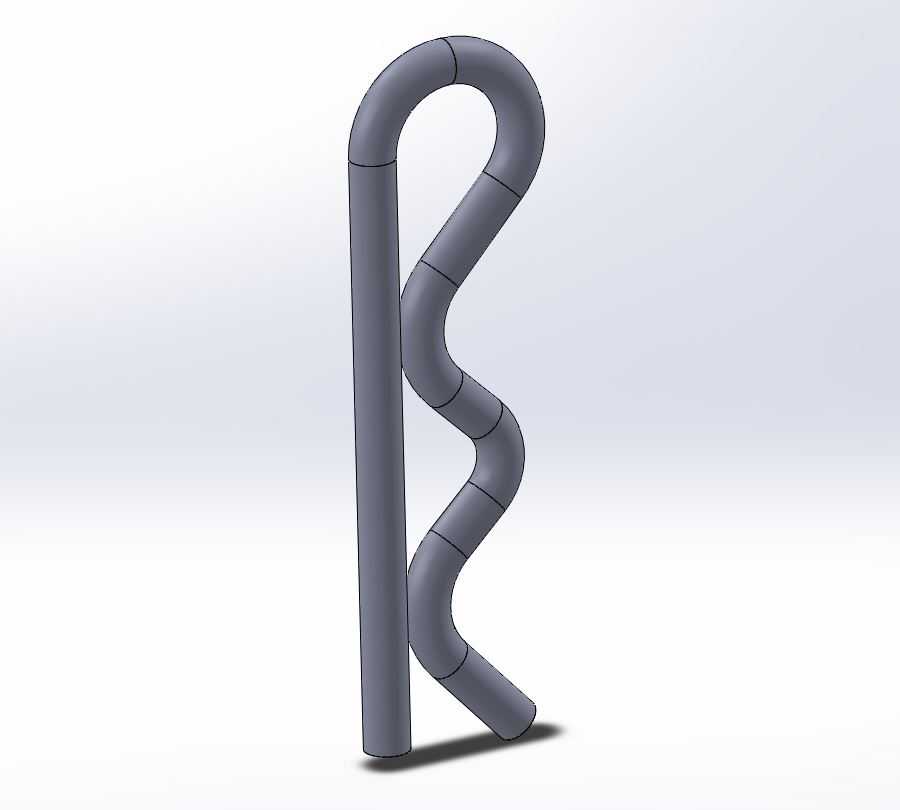

　　在各类小型机电设备、精密仪器、传感装置的装配环节中，销轴类连接件的防松可靠性直接决定整机运行的长期稳定性，这款直径1毫米的R型弹性插销，正是针对小尺寸销轴的轴向限位需求开发的锁紧元件。不同于传统开口销需要掰开尾部实现锁止的操作逻辑，这款R销采用单根弹性金属线材弯折成型，整体结构分为直杆插入段与波浪形卡锁段两部分，直杆段用于穿入销轴端部预设的径向通孔，波浪形的卡合段则依靠自身弹性形变抱紧销轴的外圆柱面，无需额外的弯折变形操作即可完成锁止，在狭小装配空间内的操作效率远高于传统开口销，尤其适合传感器安装支架、小型仪表连杆这类操作空间受限的装配场景。

　　从实际应用场景来看，这类小直径R销常被用于微型气动元件的活塞杆限位、小型传动机构的铰接点防脱、传感组件的快拆结构锁止，在需要频繁拆装维护的点位上，R销的无变形拆装特性可以避免传统开口销反复弯折后出现的断裂、塑性变形问题，大幅降低维护过程中的备件损耗。设计阶段首先明确了1毫米的线径规格，适配直径3-6毫米的小型销轴使用，插入段的长度经过匹配计算，穿入销轴通孔后露出长度控制在1.5毫米左右，既保证不会从通孔中滑脱，又不会因为伸出过长干涉周边的运动部件。波浪形卡锁段的曲率经过反复调校，每一段波浪的圆弧半径都经过弹性受力仿真验证，确保卡入销轴后，弹性抱紧力能够抵消设备运行过程中产生的振动冲击，不会因为长期振动出现松脱移位，同时拆装时只需要用尖嘴钳夹住R销的头部圆弧段即可直接拔出，不需要额外的操作空间。

　　外形尺寸上，整体的闭合头部圆弧直径与线径保持合理比例，既保证头部有足够的受力面积方便夹持拔出，又不会因为头部尺寸过大占用过多装配空间，波浪段的总长度适配常规小销轴的直径范围，卡合后波浪段的最低点与销轴外圆贴合紧密，不存在过大的配合间隙，避免运行过程中R销与销轴之间产生碰撞异响。安装边界方面，需要注意销轴端部的径向通孔直径要略大于R销线径，控制在1.1-1.2毫米之间，通孔位置距离销轴端面的距离要大于R销直杆段的长度，保证直杆完全穿入后波浪段能够顺利卡合在销轴外圆上，同时装配位置周边要预留至少2毫米的操作空间，方便尖嘴钳夹持操作，避免周边的结构件干涉拆装动作。

　　从材料选型的适配性来看，这类R销通常采用弹簧钢或者不锈钢线材制作，表面经过防锈处理，能够适应常规工业环境下的使用需求，在有腐蚀防护要求的场景下，不锈钢材质的版本可以在潮湿、轻度腐蚀的环境中长期使用而不会出现锈蚀卡滞的问题。不同于螺栓类紧固件需要配合螺母、垫片使用，R销属于纯卡合式的锁紧元件，不需要配套的连接件，单独使用即可完成销轴的轴向限位，在轻量化装配、快拆结构设计中有着不可替代的优势。在小型自动化设备的传感组件安装中，很多检测点位的销轴需要根据检测需求频繁调整位置，使用这款R销可以快速完成锁止与拆卸，大幅缩短设备调试的时间，同时稳定的锁紧性能也能避免传感器位置因为设备振动出现偏移，保证检测数据的准确性。在精密仪器的连杆传动结构中，小尺寸的铰接点如果采用传统开口销，不仅操作难度大，反复拆装还容易导致开口销断裂残留在销轴孔内，清理难度极高，而R销的整体式结构不存在断裂残留的风险，拆装过程的受力方向与销轴轴向一致，不会对销轴孔造成额外的挤压损伤，能够长期保持铰接点的配合精度。
