带双安装孔的传感器安装防护框架

　　在工业传感检测类设备的配套结构设计中，这类带安装孔的框架结构是传感单元落地安装的核心承载部件，日常多应用在自动化产线的位置检测工位、小型设备的状态监测点位、低压电控柜内的传感模块固定场景中，承担着固定传感核心元件、隔绝外部磕碰干扰、预留走线与对位空间的实际作用。从实际使用场景来看，这类框架不需要承担大载荷的结构受力，更多是为内置的传感电路板、感应探头提供稳定的安装基准，同时避免产线作业过程中工具剐蹭、物料飞溅对传感元件造成损伤，部分外露安装的场景下，这类框架还能起到一定的防尘挡屑作用，减少环境杂物对传感检测精度的干扰。

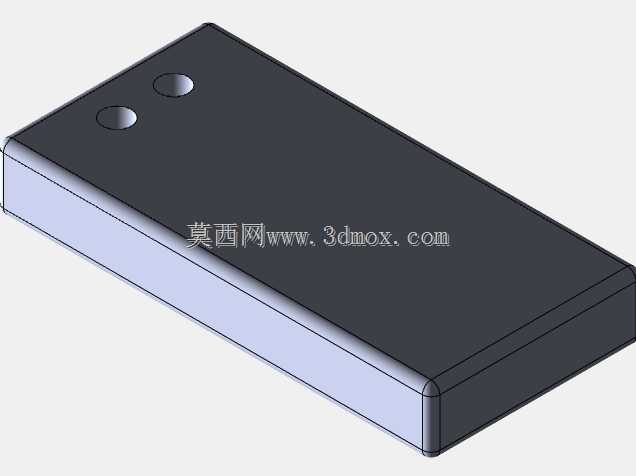

　　设计这类框架结构时，首先要匹配内置传感元件的外形边界，框架内部的净空尺寸需要比传感元件的最大外形单边预留0.2-0.5mm的装配间隙，既方便元件的装入定位，也不会因为间隙过大导致元件在内部出现窜动，影响检测位置的重复性。框架顶面预留的两个圆形沉孔，是专门为安装固定设计的对位结构，沉孔的深度刚好可以容纳固定螺丝的头部，避免螺丝凸起影响框架顶面的平整度，两个孔的中心距需要严格匹配安装基座上的预装螺孔位置，公差控制在±0.1mm以内，保证现场安装时不需要额外扩孔就能顺利对位锁紧。框架的边角位置全部做了小圆角过渡处理，一方面是钣金折弯或者型材加工时的工艺需求，避免锐边造成装配人员的划伤，另一方面也能减少应力集中，提升框架整体的抗形变能力，在受到轻微外力碰撞时不会因为尖角处的应力集中出现开裂变形。

　　从安装边界的角度考虑，这类框架的整体厚度控制在较薄的区间，适合在狭小的安装空间内使用，比如自动化设备的型材缝隙间、电控柜内的导轨旁侧，不需要占用过多的安装空间。框架的侧壁采用等厚的薄壁结构，在保证整体结构刚性的前提下尽可能降低整体重量，减少对安装基座的载荷负担，同时薄壁结构也不会遮挡传感元件的检测端面，保证感应信号的正常收发。在结构细节上，框架的内侧边缘预留了浅槽结构，可以用来嵌入密封胶条或者缓冲泡棉，当内置传感元件装入后，泡棉可以起到一定的减震作用，抵消设备运行时产生的微小振动，避免传感元件因为长期振动出现接线松动或者检测精度漂移的问题；如果是在多尘、潮湿的安装场景下，嵌入密封胶条后还可以配合盖板形成相对封闭的腔体，提升内置元件的环境适应能力。

　　实际建模过程中，这类结构需要优先保证安装孔的位置精度、框架内腔的尺寸公差，所有的折弯或者铣削加工的壁厚要保持均匀，避免出现壁厚突变导致的加工变形。框架的底面一般为平整的安装基准面，装配时可以直接贴合在安装基座的表面，不需要额外调整平面度，两个安装孔的轴线需要保证与底面垂直，垂直度公差控制在0.05mm以内，避免螺丝锁紧时出现别劲的情况，导致框架安装后出现倾斜，影响内置传感器的检测角度。对于不同的使用场景，这类框架的材质可以根据需求选择冷轧钢板喷塑、铝合金阳极氧化或者工程塑料注塑，不同材质的框架在结构壁厚上会做对应调整，比如塑料材质的框架壁厚会适当增加到1.5-2mm，保证足够的结构强度，而金属材质的框架壁厚可以控制在0.8-1.2mm，就能满足日常使用的刚性需求。

　　在设备选型配套时，这类框架的尺寸需要完全匹配所选传感器的外形，不能出现内腔过大或者过小的情况，同时安装孔的位置要提前和安装点位的基座做适配，避免现场安装时需要二次打孔修改。这类结构虽然看起来造型简单，但是每一处尺寸细节都直接影响后续传感元件的安装便利性和使用稳定性，比如顶面两个孔的孔径大小，需要匹配常用的M3或者M4固定螺丝，沉孔的直径要比螺丝头部大0.3mm左右，既保证螺丝头部可以完全沉入，也不会因为孔径过大导致锁紧时螺丝偏斜。框架的整体外形做了规整的长方体设计，没有多余的外凸结构，方便多个框架并排安装使用，在需要布置多个检测点位的场景下，可以紧密排布节省安装空间，同时规整的外形也方便做外观的统一处理，和设备整体的设计风格保持协调。
