龙卷风远程多管火箭炮发射车三维结构

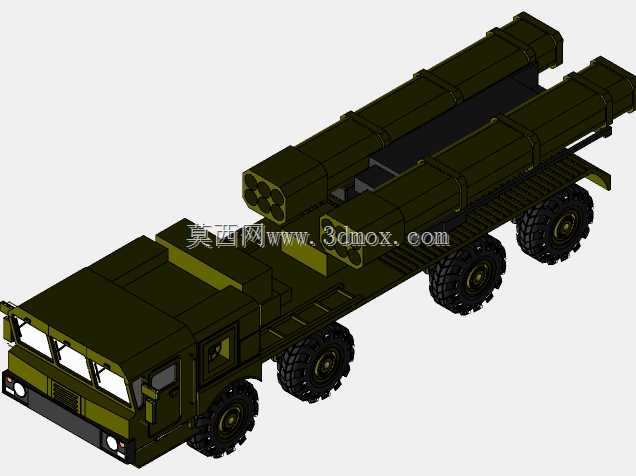

　　该三维结构还原的是重型轮式远程多管火箭炮发射平台，这类装备核心应用于陆军远程火力打击场景，可对纵深地域的集群目标、火力阵地、后勤枢纽实施覆盖式压制，区别于身管火炮，其依靠多联装发射装置短时间投送大量弹药，火力密度覆盖范围远超传统压制装备。从结构设计逻辑来看，整套模型严格按照实车的布局逻辑搭建，采用8×8重型越野底盘作为承载基体，底盘部分还原了独立悬挂结构、大直径越野轮胎、车头驾驶舱的装甲防护外形，驾驶舱采用倾斜式防弹玻璃设计，舱体外部预留了观瞄设备、通讯天线的安装接口，车头前部的拖拽装置、防撞结构也做了等比例还原，保证底盘通过性参数符合军用越野车辆的设计标准，能够适应泥泞、雪地、起伏土路等非铺装路面的通行需求。

　　上装部分的核心是两组可俯仰回转的多联装发射定向器组，建模时还原了定向管的排布方式、发射箱的加强筋结构、起竖液压缸的连接点位，发射装置的回转支撑结构与底盘大梁的连接边界做了精准匹配，起竖角度范围覆盖0度到最大发射仰角，可模拟不同射角下的装备姿态，定向器尾部的导流结构、锁紧机构也做了细节刻画，能够直观展示发射装置的工作状态。在尺寸边界的把控上，整车长度、宽度、高度参数符合实车的外廓尺寸要求，发射装置起竖后的最高点高度、回转时的横向扫掠边界都做了对应约束，可用于装备投送时的空间校核，比如铁路运输、公路机动时的限界验证，也能为阵地部署时的场地尺寸规划提供参考。设计过程中优先保证结构层级的合理性，将底盘行走系统、驾驶舱、副车架、回转平台、

　　起竖架、发射定向器、液压管路接口分模块搭建，每个子装配体的连接关系都符合实际装备的装配逻辑，比如轮胎与轮毂的连接、悬挂与车架的铰接点、液压缸与起竖架的铰接座都保留了正确的运动自由度，可直接用于运动仿真演示，模拟车辆行驶、发射装置起竖回转的动作过程。从功能特性还原角度，模型体现了这类装备的设计特点：将火力发射系统与高机动越野底盘集成，无需额外拖挂即可实现快速机动、快速展开、快速撤收，发射装置的模块化设计也在模型中有所体现，两组发射箱采用独立吊装接口，可模拟弹药装填时的对接流程。对于结构设计从业者而言，该模型可用于特种车辆上装集成设计的参考，理解重型武器系统与越野底盘的载荷匹配逻辑，比如发射时的后坐力传递路径：从定向器传递到起竖架，

　　再通过回转支撑传递到副车架，最终由底盘大梁、悬挂系统分散承载，整套传力结构的布局在模型中都有清晰的呈现，能够帮助设计人员理解重载上装与底盘的集成设计要点，避免出现应力集中、结构干涉的问题。同时模型的外形细节还原度较高，包括车身的防滑涂层纹理、轮胎的胎纹、发射管的端口结构、天线的安装位置都做了对应处理，也可用于军事装备展示、教学演示类的可视化场景，不需要额外做过多的细节修补即可直接用于渲染输出。
