SS-23蜘蛛战术导弹运输起竖发射车

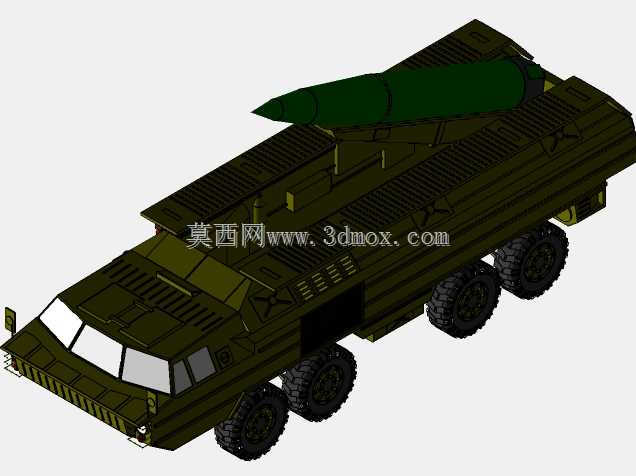

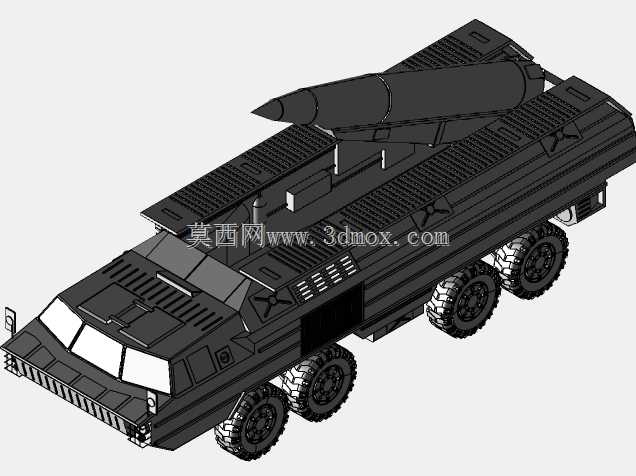

　　本次呈现的SS-23蜘蛛相关三维结构，完整还原了战术导弹陆基机动发射平台的全系统构造，覆盖运输底盘、起竖发射装置、导弹本体三大核心模块的装配关系与细节特征。从实际作战应用场景来看，这类装备主要承担陆军战役战术纵深的精确打击任务，可在前沿部署区域快速机动，完成阵地转换、发射准备、打击撤离的全流程作业，规避敌方反制火力的追踪打击，相比固定发射阵地具备更强的战场生存能力。

　　从底盘设计维度分析，该平台采用8×8重型轮式越野底盘，所有车桥均具备驱动能力，搭配大直径越野轮胎与独立悬架结构，可适应泥泞、沙地、起伏土路等多种非铺装路面通行需求，底盘离地间隙预留足够的通过余量，能够翻越一定高度的垂直障碍与壕沟，满足野战环境下的快速机动要求。底盘前部设置乘员舱，集成驾驶、指挥、发射控制等功能分区，舱体外部加装防护装甲，可抵御轻武器射击与炮弹破片冲击，舱顶布置通信天线、观瞄装置与辅助动力单元的散热结构，保障野外无依托条件下的设备供电与通信通联。

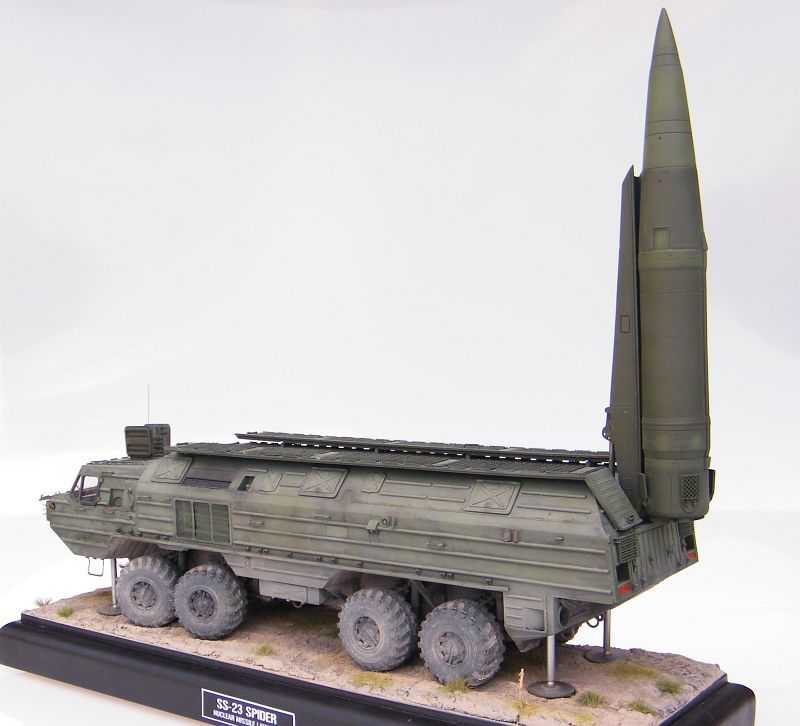

　　导弹储运发射筒采用一体化密封设计，平时将导弹完全封闭在筒体内，起到温湿度控制、外力防护的作用，减少日常维护的工作量，发射时筒内设置的导向结构可约束导弹出筒姿态，配合尾部的燃气排导通道，将发射时产生的高温燃气导向侧后方，避免高温气流冲刷底盘车体造成结构损伤。起竖机构采用多级液压作动筒搭配支撑连杆的结构形式，可在数分钟内完成发射筒从水平运输状态到垂直发射状态的转换，发射时底盘尾部设置的多个液压驻锄会自动伸出，撑住地面形成稳定支撑，抵消导弹发射时产生的巨大后坐力，保证发射姿态的稳定性，发射完成后驻锄可快速收回，配合起竖机构复位，让车辆快速撤离发射阵地。

　　导弹本体采用单级固体火箭发动机结构，弹体为锥形头部加圆柱形弹身的气动布局，弹尾设置四片可动尾翼，用于飞行过程中的姿态控制，弹体表面的电缆罩、加注口盖、制导天线窗口等细节均在模型中做了还原，弹体与发射筒之间的定位滑块、锁紧机构也完整呈现，可清晰看到导弹在筒内的固定方式与发射时的解锁逻辑。从建模细节来看，整车的外表面覆盖件、防滑踏板、随车工具固定点、灯光标识等附属结构都做了对应还原，轮胎表面的胎纹、底盘悬挂的扭杆结构、液压管路的走向都符合实车的装配逻辑，没有出现结构干涉或者装配关系错误的问题。

　　在结构设计参考层面，这类机动发射平台的设计需要平衡机动性能、承载能力、防护性能三者的关系，底盘的轴荷分配经过严格计算，保证满载导弹状态下各车桥的载荷在轮胎与悬挂的承载范围内，同时整车的高度、宽度、长度都符合公路、铁路运输的界限要求，可完成长距离的战略投送。起竖机构的铰点位置经过多轮优化，保证作动筒的出力在合理区间，避免出现起竖过程中载荷突变导致的机构卡滞，驻锄的接地面积经过针对性设计，可在松软地面条件下提供足够的支撑力，防止发射时车体下沉影响发射精度。对于三维建模从业者而言，该模型可作为重型特种车辆、机电液一体化装备结构设计的参考案例，帮助理解多系统集成装备的装配逻辑、运动机构的干涉检查要点、复杂曲面外形的建模思路，也可用于军事装备展示、作战仿真推演等场景的素材使用。
