伽马型斯特林发动机结构三维模型

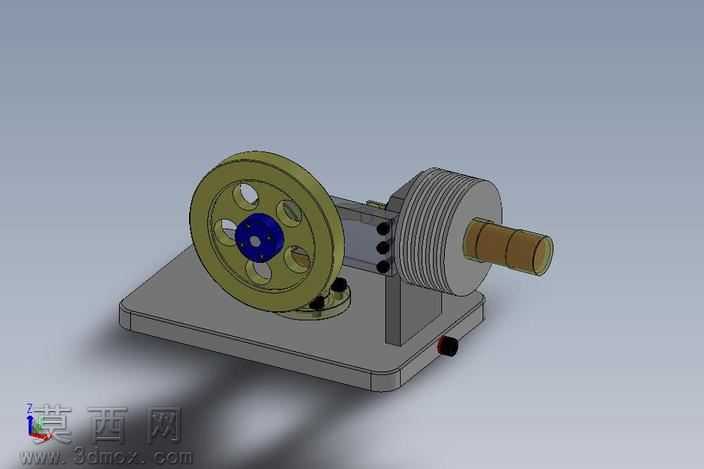

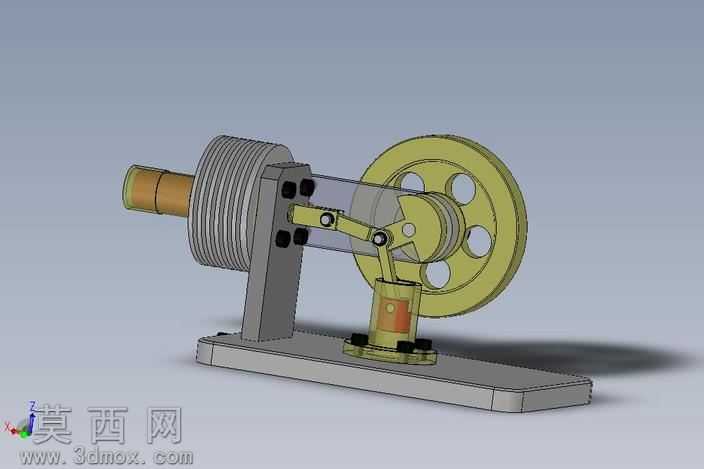

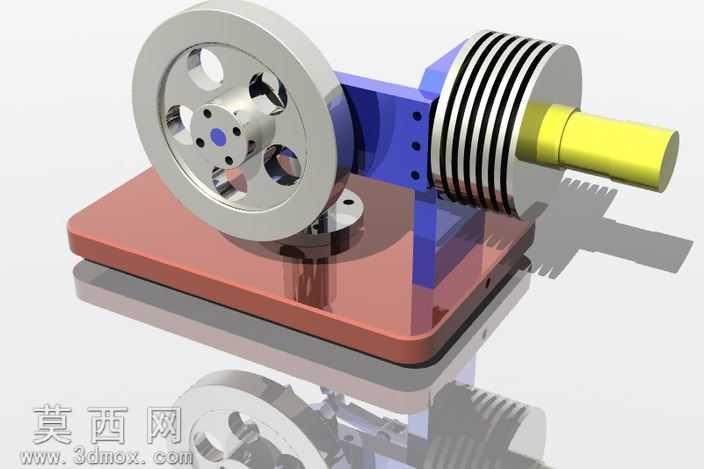

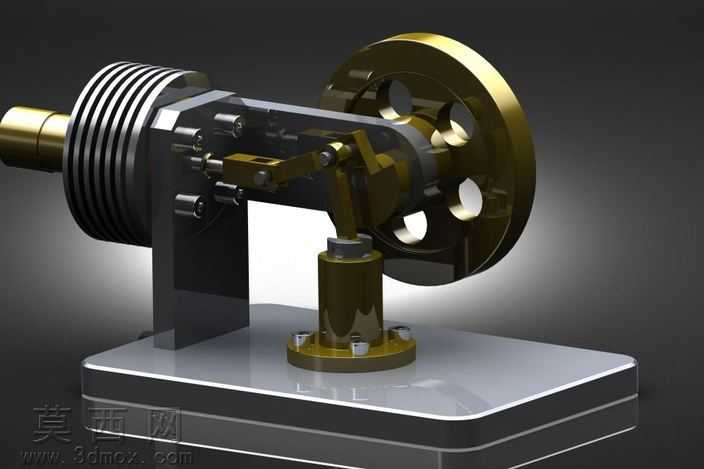

本模型为伽马构型斯特林发动机的完整三维设计成果，建模过程严格遵循机械设计规范，对发动机的核心组成部件进行了1:1比例的参数化还原，整体结构完整无缺失，可直观呈现这类外燃动力装置的运行逻辑。建模阶段首先完成底座的结构设计，采用带圆角过渡的矩形平台结构，兼顾支撑稳定性与外观质感，为整套动力机构提供稳固的安装基准；随后依次完成动力气缸、置换气缸的建模，气缸外侧设计有多层环形散热鳍片，通过增大散热面积匹配斯特林循环的冷热端温差需求，鳍片的间距、厚度参数均参考实际小型斯特林发动机的散热标准设定，保证结构合理性。传动部分完整还原了曲柄连杆机构、立式支撑立柱与大直径飞轮的结构：连杆部件通过铰接结构分别连接动力活塞与飞轮曲柄，可将活塞的往复直线运动精准转换为飞轮的旋转运动，铰接位置预留了合理的装配间隙，符合实际机械装配的公差要求；飞轮采用带镂空减重孔的轮盘结构，既保留了足够的转动惯量来维持发动机运转的平稳性，又通过镂空设计降低整体重量，轮缘部分做了加厚处理，进一步优化转动惯量分布。材质渲染阶段针对不同部件做了差异化的材质设定：散热鳍片、气缸活塞杆采用抛光金属材质，还原金属加工后的亮面质感；飞轮、连杆、支撑底座采用做旧古铜色金属材质，突出机械结构的厚重质感；安装平台采用磨砂银灰色金属材质，与古铜色部件形成视觉层次区分；渲染时采用侧上方主光源搭配底部补光的布光方案，清晰呈现各部件的结构轮廓与装配关系，同时通过柔和的阴影增强模型的立体感。设计过程中重点梳理了伽马型斯特林发动机的结构特点，即动力活塞与置换活塞分置于独立气缸的布局优势，各部件的连接位置、运动行程均经过运动仿真校验，可完整演示斯特林循环中加热、膨胀、冷却、压缩的完整工作过程，模型结构严谨，细节到位，可用于动力机械原理教学、结构参考以及3D打印制作的原型参考。
