可调式真空板材吸附升降工装结构

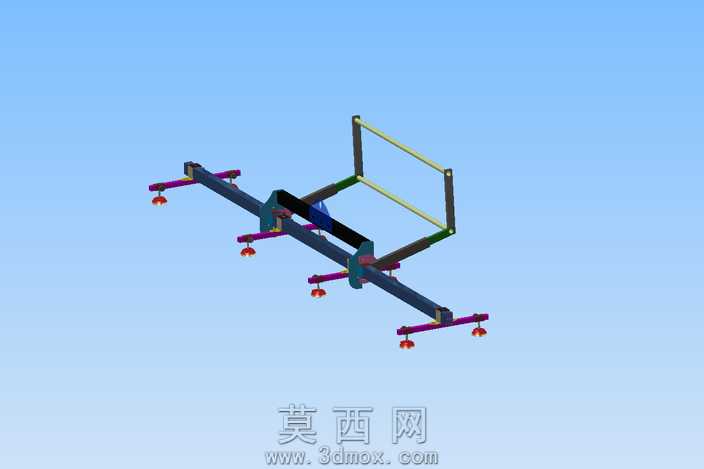

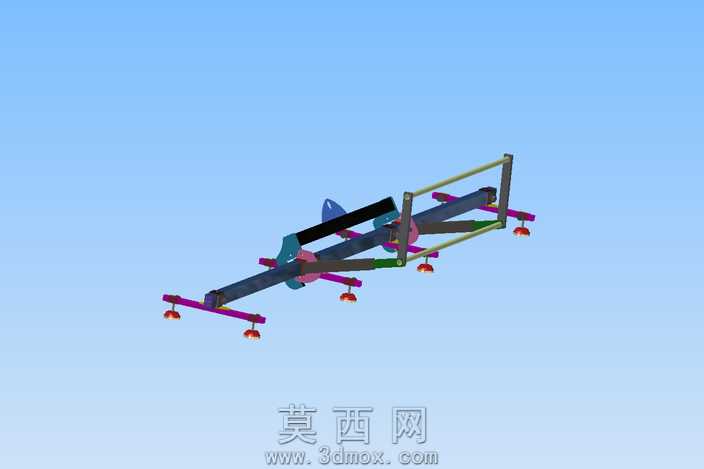

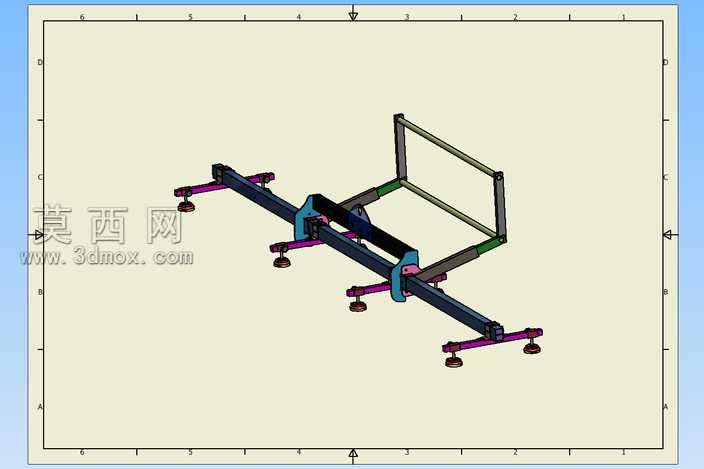

本模型为可调式真空板材升降作业工装，采用三维建模软件完成全参数化结构设计，建模过程严格遵循机械设计装配规范，所有零部件均按实际加工尺寸1:1还原，可直接用于结构验证与生产参考。模型整体采用对称式双横梁主体框架结构，主体横梁选用高强度矩形截面型材作为承载基体，建模时对型材的壁厚、安装孔位、连接槽位均做了精细化还原，保证结构强度的同时兼顾轻量化设计需求。吸附执行端采用多组可调式真空吸盘组件，每组吸盘组件通过可滑移锁紧座与横梁连接，可根据待搬运板材的尺寸、重量灵活调整吸盘的横向与纵向间距，适配不同规格的平板类物料搬运作业，吸盘底部采用柔性缓冲结构建模，还原了实际作业中吸盘接触板材时的缓冲行程，避免刚性接触划伤板材表面。框架中部设置铰接式升降连接架，连接架与主体横梁通过销轴铰接，配合外置驱动结构可实现整体框架的抬升与下降动作，建模时对铰接部位的配合间隙、销轴限位结构、转动副接触面均做了细节处理，还原了机构运动时的真实约束关系。所有连接部位的紧固件、锁紧手柄、调节滑块均按标准件参数建模，材质区分清晰：主体框架采用结构钢材质，表面做喷塑防锈处理，渲染时还原了哑光金属质感；吸盘采用丁腈橡胶材质，渲染时体现橡胶的半哑光柔性质感；调节锁紧件采用工程塑料与镀锌钢搭配，不同材质的色彩与反光特性均做了区分，整体渲染效果清晰展示各部件的装配关系与功能分区。设计思路围绕板材搬运场景的通用性需求展开，通过可调节的吸盘布局适配多规格板材，对称式结构保证吸附受力均匀，铰接式连接架适配不同升降驱动端的安装需求，整体结构无冗余设计，所有运动部件均设置合理的限位结构，避免作业过程中出现干涉、滑脱等问题，可广泛应用于板材加工、玻璃搬运、钣金转运等工位的真空升降作业场景，模型装配逻辑清晰，各部件可单独拆解用于工程出图与加工生产。
