可3D打印的齿轮传动机器人玩具

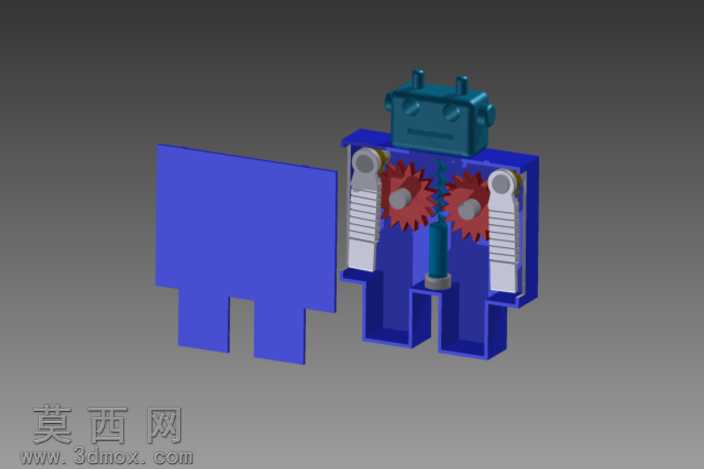

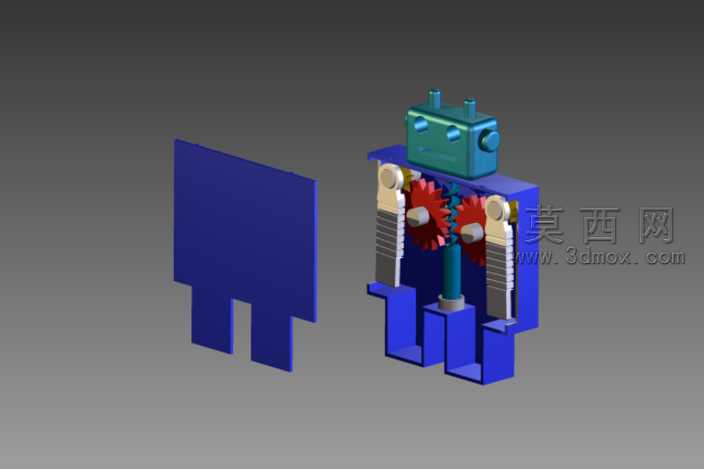

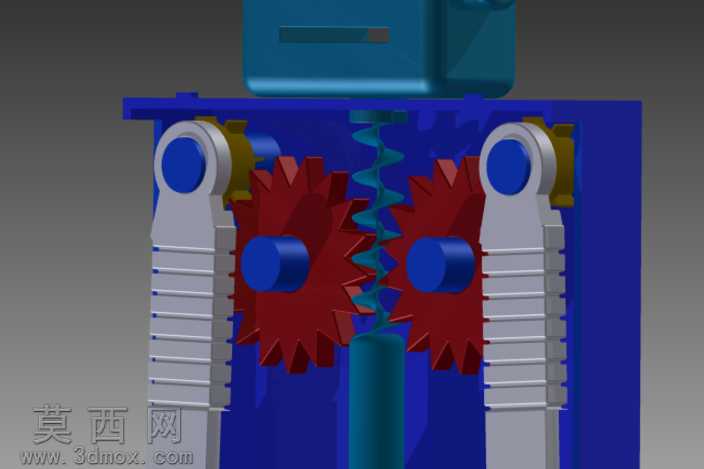

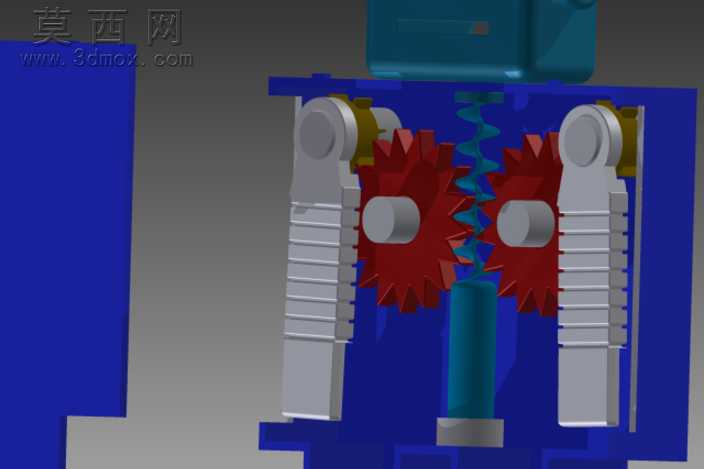

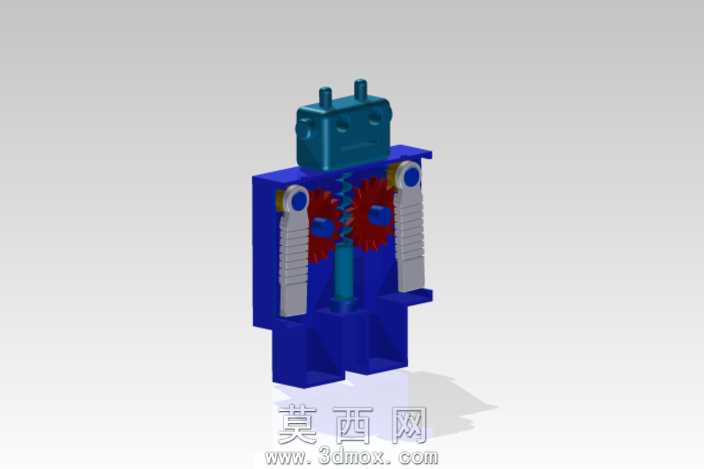

本作品是一款面向3D打印场景设计的可动机器人玩具，整体建模过程围绕FDM 3D打印的工艺特性展开，在三维建模阶段就对所有零件的壁厚、打印支撑角度、装配公差做了针对性优化，无需额外复杂后处理即可完成打印与组装。模型核心采用对称式双齿轮传动结构，两枚红色的直齿圆柱齿轮居中布置，分别与两侧的手臂驱动结构啮合，中间设置的蜗杆结构可实现动力的垂直传递，同时自带反向自锁特性，避免手臂在无外力驱动时出现松垮移位的问题。两侧的手臂采用分段式铰接设计，每一节臂段都预留了标准的转动间隙，打印完成后可直接拼接出可灵活摆动的机械臂形态，头部模块与主体框架采用卡扣式连接，无需额外粘接剂即可完成固定。材质渲染阶段针对不同零件做了区分设置：主体框架采用哑光深蓝色工程塑料质感，模拟常见3D打印PLA耗材的实际视觉效果；齿轮零件采用饱和度更高的正红色哑光材质，突出核心传动结构的视觉辨识度；手臂铰接件采用浅灰色磨砂质感，和主体框架形成清晰的视觉层次；关节处的固定轴采用亮蓝色高光塑料材质，点缀整体视觉效果，让结构分区更加清晰。设计思路上充分考虑了普通用户的打印门槛，将整体结构拆分为6个独立的打印部件，所有零件均无需添加大面积支撑，最小壁厚控制在1.8mm以上，既保证了打印成品的结构强度，也最大程度降低了打印耗材的消耗。传动结构的参数经过反复调试，齿轮模数选择适配3D打印精度的0.5模，齿形做了0.2mm的圆角优化，避免打印过程中出现齿尖缺损的问题，装配后传动顺畅无卡滞，手动驱动即可实现双臂的同步摆动效果，兼顾了玩具的趣味性与机械结构的教学展示价值。
