越野救援折叠式地锚牵拉固定装置

　　该装置主要面向越野穿越、户外应急救援场景设计，核心作用是在松软沙地、泥沼、滩涂等缺乏固定锚点的野外环境下，为车辆绞盘提供可靠的受力锚点，解决无天然固定物时车辆脱困牵拉的锚定难题。不同于传统埋入式地锚需要开挖作业的繁琐流程，该装置采用折叠式多连杆臂结构，配合大接触面积的锚定底板，使用时可直接将底板嵌入松软土层表层，通过牵拉受力时的力矩传导让底板逐步切入土层，利用土层的承压阻力形成稳定锚固力，无需提前开挖预埋，大幅缩短救援准备时间。

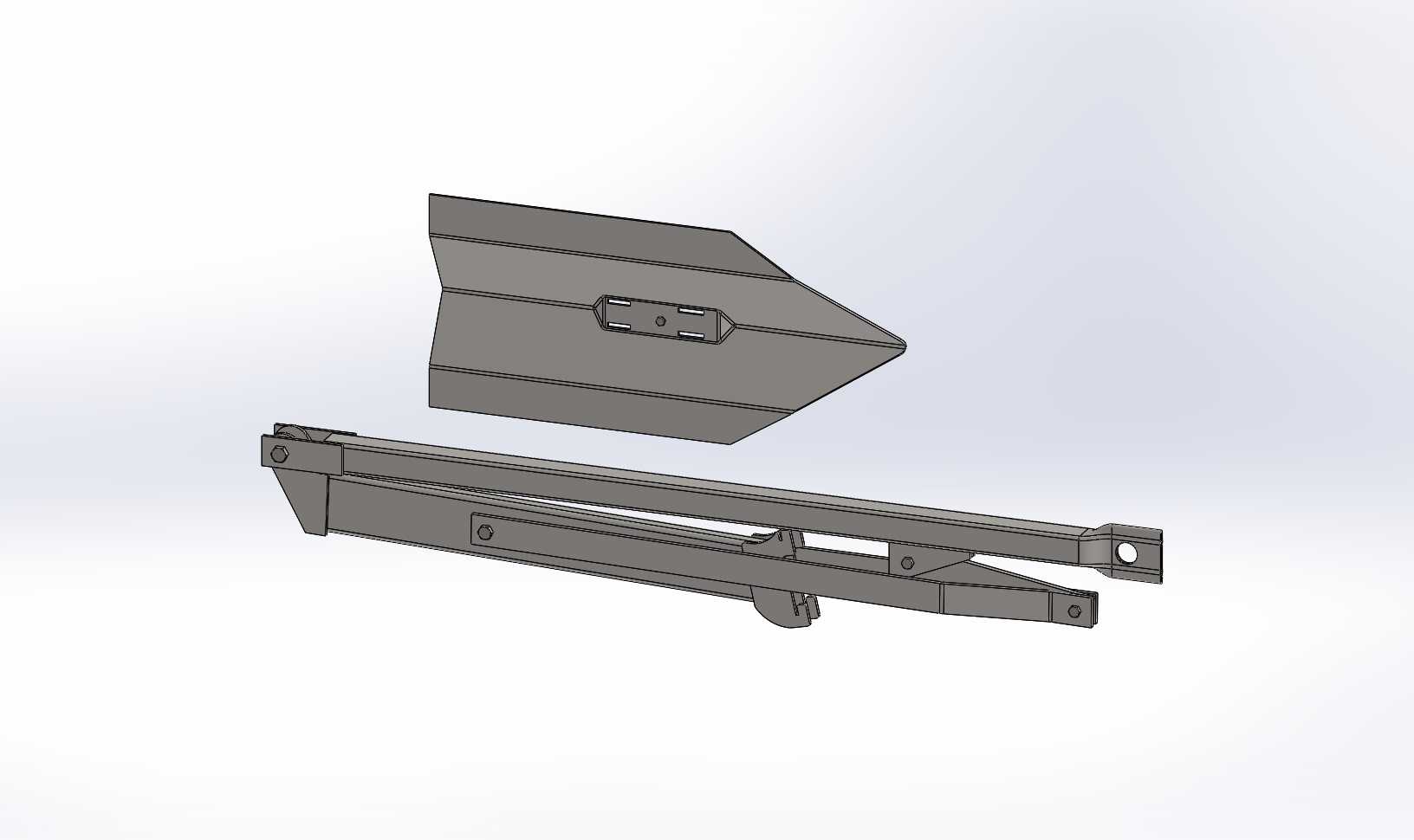

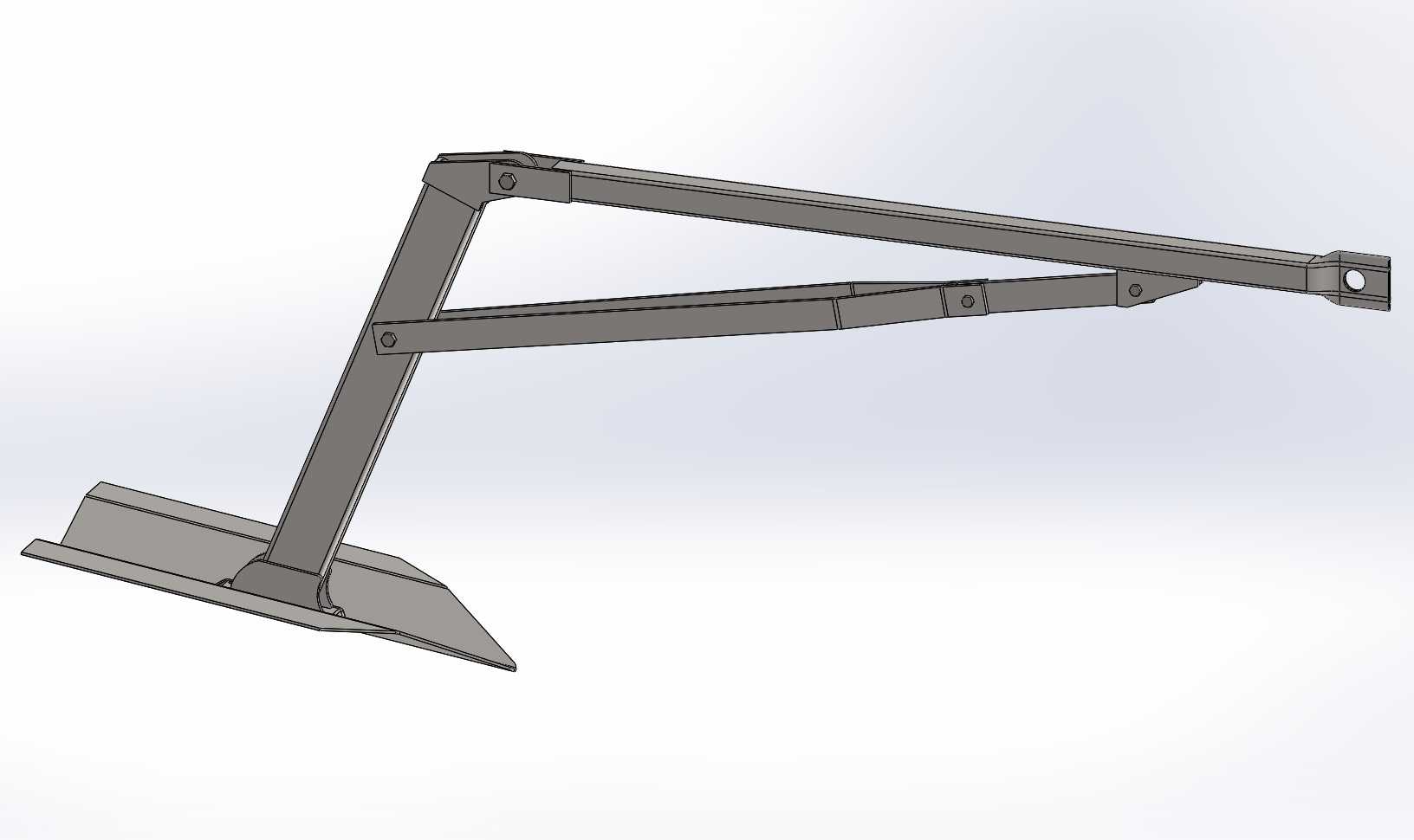

　　从结构设计逻辑来看，整套装置采用平行四边形连杆铰接布局，主支撑臂与两根辅助连杆通过销轴铰接，可实现大角度折叠收纳，收纳状态下整体轮廓紧凑，可直接固定在越野车尾门或者后备箱侧边，不会占用过多储物空间。展开作业时，牵拉端的连接孔位与绞盘钩挂位置对齐，主支撑臂将牵拉载荷均匀传导至底部锚板，两根辅助连杆承担侧向分力与抗扭载荷，避免单臂受力时出现弯折变形。锚板采用楔形刃口设计，前端做斜切处理，当绞盘施加牵拉力时，楔形刃口会顺着受力方向切入土层，随着拉力增大，锚板与土层的接触面积逐步增大，锚固阻力同步提升，不会出现受力后被拖拽脱出的问题。

　　安装边界方面，该装置展开后总长度适配多数越野车型绞盘的常规牵拉角度，锚板宽度经过受力核算，在沙质土壤环境下可提供不低于4吨的锚固力，满足常规硬派越野车的脱困牵拉载荷要求。铰接销轴采用带防脱卡簧的贯穿式设计，可快速拆解维护，臂体截面采用槽型钢结构，在保证整体抗弯强度的前提下尽可能降低自重，单人即可完成搬运、布设、收纳全流程操作。

　　实际作业过程中，布设时仅需将锚板放置在牵拉方向的反侧地面，调整臂体角度让牵拉连接点与绞盘出绳方向保持同轴，初始状态下可在锚板上踩踏施加预压力让刃口初步切入土层，随着绞盘逐步收绳施加拉力，锚板会自动顺着受力方向深入土层，整个锚固过程无需额外辅助作业。相比传统的地钉式锚点，该装置不需要依赖硬质土层提供握裹力，在流动性较强的沙地、淤泥环境下依然能通过大面接积的锚板分散载荷，形成稳定锚固效果；相比埋入式地锚，不需要耗费人力开挖填埋，在应急救援场景下能大幅提升作业效率。

　　结构细节上，各铰接位置的配合间隙经过优化，既保证折叠展开的操作顺畅度，又不会因间隙过大导致受力时出现晃动感，臂体表面做耐磨防锈处理，适应野外潮湿、泥沙覆盖的复杂使用环境。牵拉端的连接孔采用加厚衬套强化，避免长期钩挂牵拉出现孔位变形，锚板表面做防滑压型处理，提升与土层之间的摩擦系数，减少受力初期的滑移量。整套装置没有复杂的锁止机构，依靠连杆结构的受力自锁特性保持作业形态，操作门槛低，即便没有专业救援经验的使用者也能快速完成布设，适配户外越野、野外作业、应急抢险等多种无固定锚点的牵拉作业场景。
