手动式拉铆螺母钳结构设计

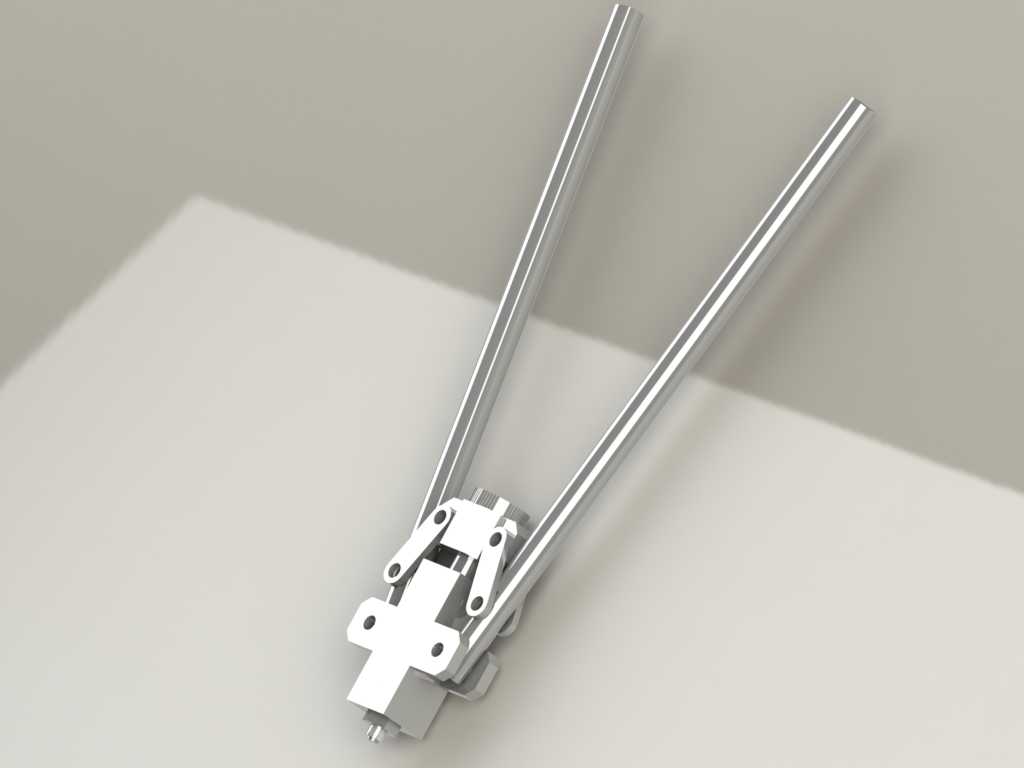

　　这款手动铆接作业工具，主要面向薄板类零部件的螺纹连接场景设计，在机箱机柜加工、钣金件组装、金属型材拼接、薄壁管材连接等作业场景中应用广泛，尤其适合无法从工件背面完成螺母固定的盲孔安装工况，解决薄板件攻丝易滑牙、焊接螺母易变形的实际问题。工具整体采用杠杆式力放大结构，两根长手柄作为力输入部件，通过中部的连杆铰接机构将人手的握力转化为拉铆杆的轴向拉力，作业时无需外接气源或电源，单人即可单手或双手握持操作，适合现场维修、小批量组装、户外无动力作业等场景使用。从结构设计逻辑来看，整个工具的力传递路径经过多轮优化，手柄的长度经过反复校核，在保证成年人手部握持舒适的前提下，将握力放大到足以让M3到M8规格的铆螺母产生均匀塑性变形的程度，

　　避免拉力不足导致铆接松动，或是拉力过大造成铆螺母断裂、工件表面压痕过深的问题。头部的工作端采用快换式结构设计，可根据不同规格的铆螺母更换对应的拉头，适配不同螺纹规格的铆接需求，头部的定位端面做了平面度处理，作业时紧贴工件表面，保证铆接后螺母端面与工件表面垂直，避免后续拧入螺栓时出现偏斜、螺纹错扣的问题。铰接部位的销轴采用间隙配合设计，既保证连杆动作灵活无卡滞，又控制了配合间隙避免作业时出现过大的旷量，长期使用后销轴可单独更换，降低工具的维护成本。手柄部分采用等截面长杆结构，表面做了滚花或防滑处理（不同配置版本有差异），握持时受力均匀，长时间作业不易产生手部疲劳，两根手柄张开的角度经过限位设计，

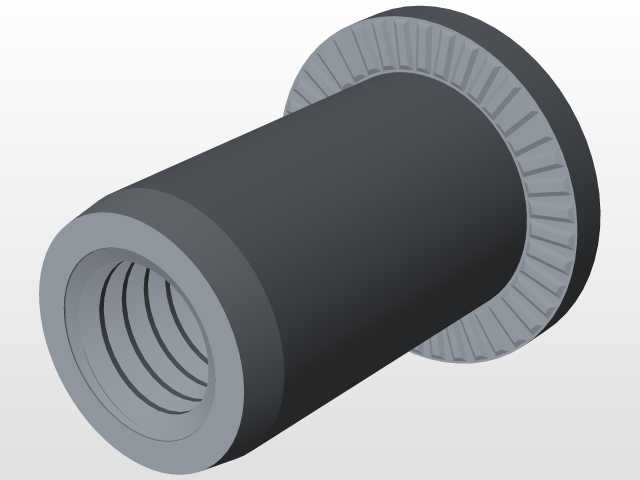

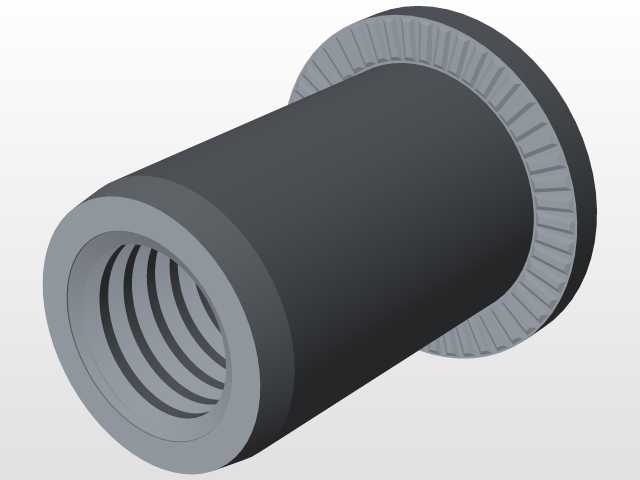

　　最大张开角度控制在成年人手掌可轻松开合的范围内，避免张开过大导致操作时滑脱。从安装边界来看，工具头部的径向尺寸控制在较小范围内，可深入宽度不小于30mm的狭窄空间内完成铆接作业，作业时需要在工件背面预留不小于15mm的空间容纳铆螺母变形后的膨胀部分，工具整体长度控制在320mm左右，可放入常规的工具包内携带，适合流动作业人员随身配备。在功能特性上，这款工具依靠纯机械结构实现力的传递，没有液压元件、气动元件等易损部件，故障率极低，日常维护仅需定期在铰接部位滴注润滑油即可，适应高低温、多粉尘、潮湿等恶劣作业环境，不会像气动拉铆枪那样出现气管漏气、液压油泄漏的问题。作业过程中，将适配规格的铆螺母旋在拉头上，插入工件预先钻好的安装孔内，

　　握紧手柄即可带动拉头向后轴向移动，将铆螺母的薄壁段挤压膨胀，在工件背面形成凸起的锁紧结构，松开手柄后拉头向前复位，反向旋转即可将工具与铆好的螺母分离，整个作业过程仅需2到3秒即可完成一个点位的铆接，作业效率远高于焊接螺母、压铆螺母等传统工艺，且不会在工件表面产生焊痕、压伤等外观缺陷，适合对外观要求较高的钣金产品组装。设计过程中对连杆机构的死点位置做了精准计算，当手柄握合到最终位置时，连杆机构刚好越过力的死点，可自动保持锁止状态，无需持续握紧手柄即可维持足够的拉铆力，保证铆螺母变形充分，避免因人力握力不足导致铆接不牢固的问题。头部的拉头采用合金钢材质制作，表面经过淬火处理，硬度达到HRC45-50，长期与铆螺母摩擦不易出现磨损、滑牙的问题，拉头与主体的连接采用标准螺纹接口，用户可自行加工特殊规格的拉头，适配非标准的铆接需求。工具整体的金属部件表面采用镀铬或镀锌处理，具备较好的防锈能力，在潮湿环境下存放不易生锈，适合车间、工地等复杂环境下长期使用。
