三菱帕杰罗车载防滚防护栏结构设计

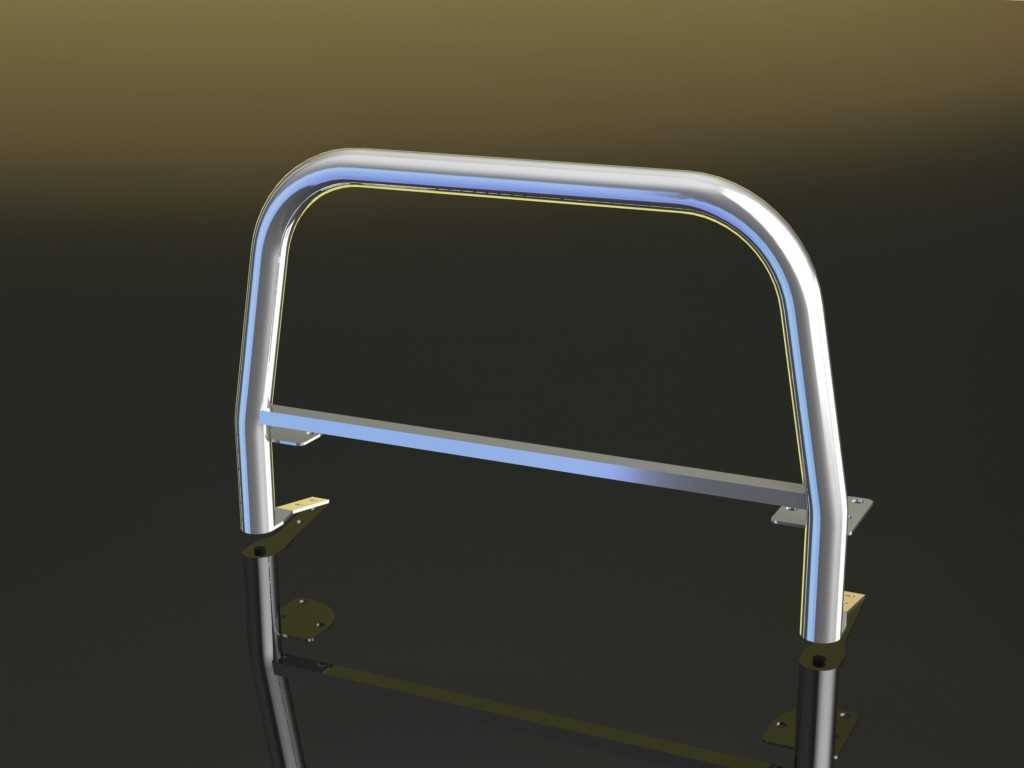

　　这套金属防护构件主要适配硬派越野车型的座舱前部防护需求，针对非铺装路面行驶、户外穿越场景下的车体结构防护、驾乘人员安全保障做了针对性结构优化，区别于普通城市SUV的装饰性护件，整体采用弯管成型的金属管材作为主体承载结构，兼顾结构强度与车内安装空间的适配性。从实际装车场景来看，这类防护构件多安装于座舱前排座椅后方或者车头前部防冲位置，本次呈现的结构对应车型前排座舱的防滚支撑需求，在车辆发生侧倾、正面轻度碰撞或者越野路段飞跳落地时，能够通过管材的弧形受力结构分散冲击载荷，避免车体形变侵入驾乘生存空间，同时也可作为车载附加装备的安装基座，拓展固定户外射灯、脱困装备挂载点等实用功能。设计层面优先考虑了管材弯曲的工艺可行性，

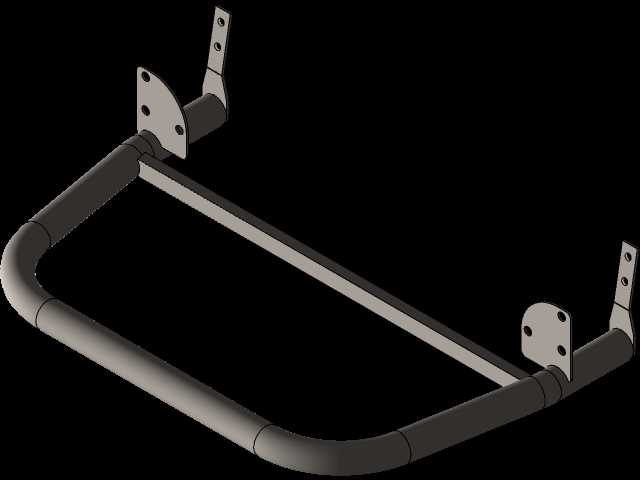

　　主体弧形弯管采用统一管径的金属圆管加工，弯曲半径匹配常规弯管设备的加工能力，避免过小弯曲半径导致的管壁褶皱、强度下降问题，横向支撑管采用同材质管材与主体弯管焊接固定，衔接位置做了贴合式切口处理，保证焊接接触面积足够，焊缝受力均匀，不会出现应力集中导致的断裂隐患。底部安装支座采用平板式焊接结构，预留的安装孔位完全匹配车型原有车体的预留安装点，不需要额外在车体钣金上打孔切割，降低改装过程中对车体原有防腐层、结构强度的破坏，安装支座与管材衔接位置增加了三角形加强筋片，在承受侧向冲击时能够避免支座与管材衔接处出现焊缝撕裂的问题。从安装边界尺寸来看，主体弯管的整体宽度适配车型座舱的内部宽度，两侧立柱的垂直高度不遮挡驾乘人员的前方视线，

　　同时预留了足够的头部安全空间，横向支撑管的高度位置避开了车内后视镜、遮阳板等原有部件的运动行程，不会干涉原车部件的正常使用，管材整体的外轮廓做了圆滑过渡处理，没有尖锐凸起棱角，避免日常使用过程中磕碰造成的意外伤害。结构受力层面，整体框架形成了闭合的受力回路，两侧立柱向下传递的冲击力能够通过底部安装支座分散到车体的底盘纵梁位置，不会让局部钣金承受过大的集中载荷，弧形顶部结构在承受顶部下压载荷时，能够通过圆弧的形变特性将垂直力分解为两侧管材的轴向压力，相比直角焊接框架拥有更好的抗形变能力，在实际越野场景中，即便车辆发生侧翻，顶部的弧形管也能率先接触地面承接冲击，为座舱内部预留足够的生存空间。细节设计上，所有外露的管材端面都做了封堵处理，

　　避免管材内部进入泥水、灰尘造成内部锈蚀，延长构件的整体使用寿命，安装孔位的孔径匹配车型原有固定螺栓的规格，安装时可以直接采用原车螺栓进行固定，不需要额外配套异型紧固件，后期维护拆卸也更加便捷，表面处理采用金属抛光工艺，既保留了金属材质的质感，也能够在日常使用中抵御轻度的剐蹭、泥水腐蚀，不需要额外做复杂的漆面维护。不同于赛事用的全笼式防滚架，这套结构在保证核心防护能力的前提下，尽可能压缩了构件自身的占用空间，不会过多侵占座舱内部的乘坐空间，日常城市通勤使用也不会产生明显的违和感，兼顾了越野场景的防护需求与日常使用的便利性，对于越野改装、整车配件设计的从业者来说，该结构的弯管参数、安装点匹配思路、加强结构设计都具备实际的参考价值，可直接用于同类型硬派越野车型的防护配件开发，也可在此基础上拓展更多附加功能的安装接口，适配不同用户的个性化改装需求。
